Способ экзотермической пайки

Способ экзотермической пайки

Иллюстрации

Показать все

Реферат

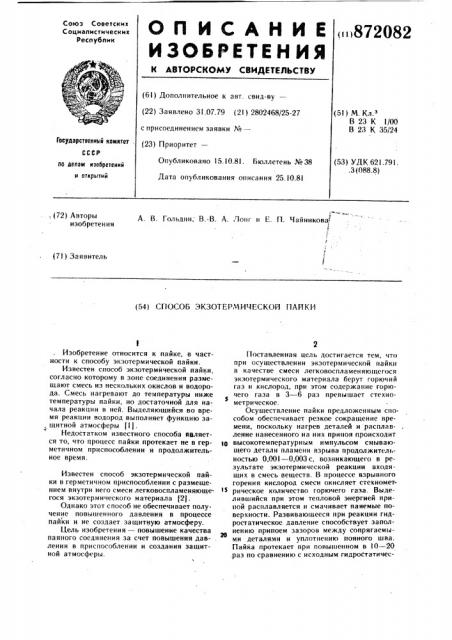

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

С оциапистических

Республик ()872082 (61) Дополнительное к авт. свил-ву— (22) Заявлено 31.07.79 (21) 2802468/25-27 с присоединением заявки ¹ -—(23) Приоритет— (5!) М. Кл з

В 23 К I/00

В 23 К 35/24

Государственный комитет (53) УДК 621..791..3 (088.8) Опубликовано 15. !0.81. Бюллетень ¹ 38

Дата опубликования описания 25.10.81 ло делам нэооретений и открытий : » « » м.А. В. Гольдин; В.-В. A. Лонг и Е. П. Чайникова,.:

1., (72) Авторы изобретения (7!) Заявитель (54) СПОСОб ЭКЗОТЕРМИЧЕСКОЙ ПАИКИ

Изобретение относится к пайке, в частности к способу экзотермической пайки.

Известен способ экзотермической пайки, согласно которому в зоне соединения размещают смесь из нескольких окислов и водорода. Смесь нагревают до температуры ниже температуры пайки, но достаточной для начала реакции в ней. Выделяющийся во время реакции водород выполняет функцию защитной атмосферы (11.

Недостатком известного способа является то, что процесс пайки протекает ие в герметичном приспособлении и продолжительное время.

Известен способ экзотермической пайки в герметичном приспособлении с размещением внутри него смеси легковоспламеняющегося экзотермического материала I2j.

Однако этот способ не обеспечивает получение повышенного давления в процессе пайки и не создает защитную атмосферу.

Цель изобретения — повышение качества паяного соединения за счет повышения дав- . ления в приспособлении и создания защитной атмосферы.

Поставленная цель достигается тем, что при осуществлении экзотермической пайки в качестве смеси легковоспламеняющегося экзотермического материала берут горючий газ и кислород, при этом содержание горючего газа в 3 — б раз превышает стехиометрическое.

Осуществление пайки предложенным способом обеспечивает резкое сокращение времени, поскольку нагрев деталей и расплавление нанесенного на них припоя происходит тО высокотемпературным импульсом смывающего детали пламени взрыва продолжительностью 0,001 — 0,003с, возникающего в p(зультате экзотермической реакции входящих в смесь веществ. В процессе взрывного горения кислород смеси окисляет стехиомет>> рическое количество горючего газа. Выделившийся при этом тепловой энергией припой расплавляется и смачивает паяемые поверхности. Развивающееся при реакции гидростатическое давление способствует заполнению припоем зазоров между сопрягаемыми деталями и уплотненик пояного шва;

Пайка протекает при повышенном в 10 — 20 .раз по сравнению с исходным гидроетатичес872082

Формула изобретения

Составитель Плахтий

Редактор Л. Плисак Тех ред А. Бой а с Корректор Е. Рошко

Заказ 8889/17 Тираж l l51 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., a. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 ким движением газовой среды, что обеспечивает высокую плотность паяного шва, Избыток горючего газа а газовой смеси сверх стехйометрического количества обеспечивает восстановление окислов металла спаиваеМых деталей и припоя. Процесс пайки (заполнение припоем зазоров и кристаллизация паяного шва) осуществляется в условиях, исключающих окисление паяемых деталей.

В силу краткоВременности теплового импульса температура . в контейнере падает и за счет теплоотвода внутрь деталей припой кристаллизуется, образуя паяный шов. Содержание горючего газа в 3 — 6 раз превышающее стехиометрическое исключает образование нежелательных для процесса пайки ударных волн в газообразной среде.

Пример. Проводится пайка предварительно облуженных припоем ПОС вЂ” 61 элементов решетки, изготовленных из меди марки

М2. ГОСТ 859 — 66. Подлежащие пайке собранные в приспособлении элементы решетки помещаются в герметично закрываемый контейнер объемом 5дмз, который заполняют смесью кислорода и водорода при ооъемиом соотношении компонентов 1:7 прн исходном давлении смеси 4 кг/см . Газовую смесь подрывают электрозапальным устройством.

Через 3 — 5с после взрыва контейнер разгерметизируют и вынимают спаянные детали.

Последующие испытания подтверждают отсутствие окисленности поверхностей деталей и высокую плотность паяного шва.

Предлагаемый способ обладает тем преимуществом перед известными, что при его использовании производительность труда возрастает в 10 — 15 раз, улучшается качество паяного шва, отпадает необходимость применения специальных флюсов и защитных атмосфер. Изобретение может найти широкое применение в ряде машиностроительных отраслей народного хозяйства, Способ экзотермической пайки, при котором собранное под пайку изделие устанавливают в герметичном приспособлении и внутри его размещают смесь легковоспламеняющегося экзотермического материала, отличающийся тем, что, с целью повышения качества паяного соединения за счет повышения давления в приспособлении и создания защитной атмосферы, в качестве смеси легковоспламеняющегося экзотермического материала берут горючий газ и кислород, при этом содержание горючего газа в 3 — 5 раз превышает стехиометрнческое.

25 Источники информации, принятые во внимание прн экспертизе !. Патент США № 327!852, кл. 29 — 494, 13.09.66.

2. Патент Англии № 1172625, кл. В 3,3.12.69.
