Реферат



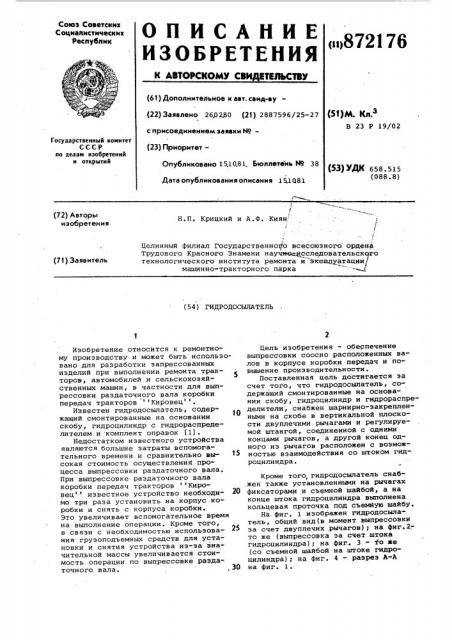

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) Заявлено 260280 (21) 2887596/25-27 (Я)м. кл.з

В 23 P 19/02 с присоединением заявки М—

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет— (53) УДК 658.515 (088.8) Опубликовано 1510.81. Бюллетень N9 38

Датаопубликованияописаммя 1 1081 (72) Авторы изобретения

Н.П. Крицкий и A.Ô. Киян, Целинный филиал Государственно о всесоюзного ордена

Трудового Красного Знамени науке=исследовательского технологического института ремонта и Ькепдуатации/ машинно-тракторного парка 1 (71) Заявитель (54) ГИДРОДОСЫПАТЕЛЬ

Изобретение относится к ремонтному производству и может быть использовано для разработки запрессованных изделий при выполнении ремонта трак5 торов, автомобилей и сельскохозяйственных машин, в частности для выпрессовки раздаточного вала коробки передач тракторов Кировец .

Известен гидродосылатель, содержащий смонтированные на основании скобу, гидроцилиндр с гидрораспределителем и комплект справок (1).

Недостатком известного устройства являются большие затраты вспомогательного времени и сравнительно высокая стоимость осуществления.про" цесса выпрессовки раздаточного вала.

При выпрессовке раздаточного вала коробки передач тракторов Кировец известное устройство необходи- 20 мо три раза установить на корпус коробки и снять с корпуса коробки.

Это увеличивает вспомогательное время на выполнение операции. Кроме того, в связи с необходимостью использова- ния грузоподъемных средств для установки и снятия устройства из-за значительной массы увеличивается стоимость операции по выпрессовке раздаточного вала., 30

Цель изобретения — обеспечение выпрессовки соосно расположенных валов в корпусе коробки передач и повышение производительности.

Поставленная цель достигается за счет того, что гидродосыпатель, со» держащий смонтированные на основании скобу, гидроцилиндр и гидрораспределители, снабжен шарнирно-закрепленными на скобе в вертикальной плоскости двуплечими рычагами и регулируемой штангой, соединенной с одними концами рычагов, а другой конец одного из рычагов расположен с возможностью взаимодействия со штоком гидроцилиндра.

Кроме того,гидродосылатель снабжен также установленными на рычагах фиксаторами и съемной шайбой, а на конце штока гидроцилиндра выполнена кольцевая проточка под съемную шайбу.

На фиг. 1 изображен гидродосылатель, общий вид(в момент выпрессовки за счет двуплечих рычагов); на фиг.2-. то же (выпрессовка эа счет штока гидроцилиндра); на фиг, 3.- то же (co съемной шайбой на штоке гидроцилиндра); на фиг. 4 - разрез А-А на фиг. 1.

872176

Гидродосылатель состоит из скобы

1, смонтированной на основании 2, гидроцилиндра 3 и гидрораспределителя 4. На скобе 1 посредством пальцев

5 шарнирно установлены двуплечие рычаги 6 и 7, верхние концы которых соединены между собой регулируемой штангой 8. Двуплечие рычаги 6 и 7 в верхнем положении фиксируются фиксаторами 9, смонтированными на каждом рычаге.

Основание 2 совместно с опорой 10, соединяемой с гидроцилиндром 3 винтом 11, предназначены для фиксации гидродосылателя в рабочем положении относительно демонтируемого корпуса 15 коробки передач 12..

Для выпрессовки деталей штоком при движении его в направлении обратный ход в цилиндрическую проточку штока гидроцилиндра 1 устанав- 20 ливается съемная шайба 13.

Гидродосылатель работает следующим образом.

Гидродосылатель основанием 2 устанавливается на разъеме демонтируе- д мого корпуса коробки передач 12, опора 10 монтируется в отверстие кор.пуса коробки передач и соединяется винтом 11 с гидроцилиндром, что обеспечивает фиксацию и центрирование гидродосылателя относительно выпрессовываемых деталей.

Рычаги 6 и 7 освобождаются от фиксации. При этом рычаг 7 своим нижним концом захватывает фланец муфты фланцевой, а нижний конец рычага 6 устанавливается напротив штока гидроцилиндра 3. Усилие от штока при его движении в направлении прямой ход передается через рычаг 6, регулируемую штангу 8 и рычаг 7 на 40 фланец муфты фланцевой раздаточного вала, что обеспечивает его выпрессовку из корпуса коробки передач 12.

Выпрессованные детали снимаются, рычаги 6 и 7 поднимаются и фиксируют- 4 ся в верхнем положении фиксаторами 9.

Такое положение рычагов обеспечивает непосредственную передачу усилия штока гидроцилиндра на раздаточный вал. Шток гидроцилиндра 3 при движении в направлении прямой ход выпрессовывает раздаточный вал. При снятом раздаточном вале шток гидроцилиндра 3 вдвигается внутрь фланца раздаточного вала так, чтобы можно было ставить съемную шайбу 13 между фланцем вала и кольцевым буртиком на конце штока. При движении штока в направлении обратный ход из корпуса коробки передач выпрессовывается фланец.

Использование изобретения при разработке коробок передач тракторов Кировец на специализированных ремонтных предприятиях позволяет снизить трудоемкость операции по выпрессовке раздаточного вала на 40% и уменьшить стоимость ее выполнения на 15%.

Формула изобретения

1. Гидродосылатель, содержащий смонтированные на основании скобу, гидроцилиндр с гидрораспредЖителем, отличающийся тем, что, с целью обеспечения выпрессовки соосно расположенных валов в корпусе коробки передач и повышения производительности, он снабжен шарнирноэакрепленными на скобе в вертикальной плоскости двуплечими рычагами и регулируемой штангой, соединенной с одними концами рычагов, а другой конец одного из рычагов расположен с возможностью взаимодействия со штоком гидроцилиндра.

2. Гидродосылатель по и. 1, о тл и ч а ю шийся тем, что он снабжен установленными на рычагах фиксаторами.

3. Гидродосылатель по п. 1, о тл и ч а ю шийся тем, что он .снабжен съемной шайбой, а на конце штока гидроцилиндра выполнена кольцевая проточка под съемную шайбу.

Источники информации, принятые во внимание при экспертизе

1. Скоба 9 70-7823-1927. Чертежи оборудования и приспособлений для разборки и сборки шасси тракторов

К-701 и К-700 на ремонтных предприятиях Сельхозтехники . Ч. 1, М., ГОСНИТИ, 1972, с. 279 °
