Сырьевая смесь для изготовления жаростойкого бетона

Сырьевая смесь для изготовления жаростойкого бетона

Иллюстрации

Показать все

Реферат

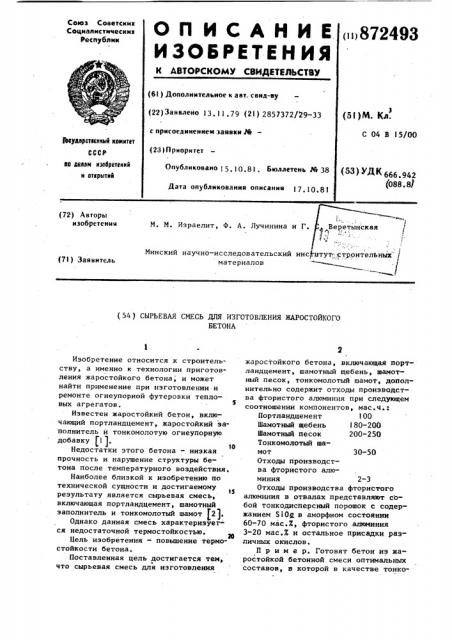

О П И С А Н И Е 872493

Союз Советскик

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву

{22) Заявлено 13. 11 79 (21) 2857372/29-33 с присоединением заявки М (23) Ориоритет (54)Й. Кл.

С 04 В 15/00

3Ъеударстееииый комитет

СССР

Опубликовано 15.10.81. Бюллетень № 38 пю делам изобретений и открытий (53) УДК 666 9 (088. 8) Дата опубликования описания 17 10 81 (72) Авторы изобретения

М. М. Иэраелит, Ф. А. Лучинина и Г.

Минский научно-исследовательский институт"..строительных / с материалов 1

/ (71) Заявитель (54 ) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ЖАРОСТОЙКОГО

БЕТОНА

Изобретение относится к строительству, а именно к технологии приготовления жаростойкого бетона, и может найти применение при изготовлении и ремонте огнеупорной футеровки тепло- . вых агрегатов.

Известен жаростойкий бетон, включающий портландцемент, жаростойкий заполнитель и тонкомолотую огнеупорную добавку (1 ).

Недостатки этого бетона — низкая прочность и нарушение структуры бетона после температурного воздействия.

Наиболее близкой к изобретению по технической сущности и достигаемому

IS результату является сырьевая смесь, включающая портландцемент, шамотный эалолннталв н тонкомолотнд ламот (2).

Однако данная смесь характеризует" ся недостаточной термостойкостью.

Цель изобретения — повышение термостойкости бетона.

Поставленная цель достигается тем, что сырьевая смесь для изготовления жаростойкого бетона, включающая портландцемент, шамотный щебень, шамотный песок, тонкомолотый шамот, дополнительно содержит отходы производства фтористого алюминия при следующем соотношении компонентов, мас.чаа

Портландцемент 100

Шамотный щебень 180-200

Шамотный песок 200-250

Тонкомолотый шамот 30-50

Отходы производст ва фтористого алюминия 2-3

Отходы производства фтористого алюминия в отвалах представляют собой тонкодисперсный порошок с содержанием S10y. в аморфном состоянии

60-70 мас.Ж, фтористого алюминия

3-20 мас.Х и остальное присадки различных окислов

Пример. Готовят бетон из жаростойкой бетонной смеси оптимальных составов, в которой в качестве тонко872493

Таблица

Показатели

Состав

ИзПредложенный вестный

1 2

Прочность при сжатии, кгс/см

После воздействия температур

330 354 350

372 409 413

154 256 242

l OO

800

Термостойкость, циклы водных

25 теплосмен

15 26 24

Формула изобретения

Таблица 1

Содержание в составах, мас.ч.

Компоненты

1 2

Портландцемент марки 500

100

100

Шамотный щебень фракции 5-20 мм 180

200

2-3

45.

Тонкомолотый шамот

Отходы производства, фтористого алюминия

БНИИПИ Заказ 8940/38 Ыираж 6ЬЗ Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 молотой огнеупорной добавки применяют тонкомолотый шамот при следующем соотношении компонентов, приведенных в табл. 1 ..

При приготовлении бетонной смеси вводят воду затворения для получения водо-цементного отношения 0,47.

Отходы производства фтористого алюминия перед введением в состав бетонной смеси предварительно смешивают с портландцементом.

Технология приготовления жаростойксго бетона из предлагаемой сырьевой смеси, режим его твердения и испытания производят в соответствии с инструкцией СН-I56-67.

Свойства бетона, приготовленного из предлагаемого состава и для сравнения из известного состава, приведены в табл. 2.

Уменьшение количества вводимого в состав смеси отхода фтористого алюминия ниже 2Х и увеличение этого количества свыше 37. приводит к снижению термостойкости бетона.

Как видно из приведенного примера, введение отходов производства фтористого алюминия в состав смеси в пределах 2-3 мас.ч. позволяет увеличить термостойкость бетона на

60-73Х и остаточную прочность на

17-20Х, Шамотный песок фракции 0,14-5 мм 200 250

Сырьевая смесь для изготовления жаростойкого. бетона, включающая порт ! ландцемент, шамотный щебень, шамот ный песок, тонкомолотый шамот, о тл и ч а ю щ а я с я тем, что, с целью повышения термостойкости бето35 на, она дополнитель но содержит о тходы производства фтористого алюминия при следующем соотношении компонентов, мас.ч.:

Портландцемент 100

40 Шамотный щебень

180-200

Шамотный песок 200-250

Тонкомолотый шамот 30-50

Отходы производства фтаристого алюминия

Источники информации, принятые во внимание при экспертизе

1. Некрасов К.Д. Жаростойкий бетон на портландцементе. M., Строй50 издат, 1969, с. 65-66.

2. Инструкция по технологии приготовления и применению жаростойких бетонов, СН 156-67. М., 1967, с. 10, состав 11! 11.
