Реферат



Союз Соввтскнх

Соцмалисткческих

Республик

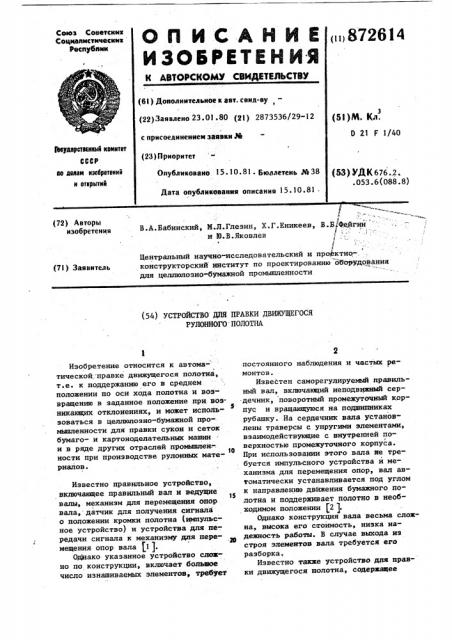

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii872614 (5l ) Дополнительное к авт. свнд-ву (22) Заявлено 23. 01. 80 (21) 2873536/29-12 с присоединением заявки рй (23)приоритет

Опубликовано. 15. 10. 81 ° Бюллетень М 38

Дата опубликования описания 15 . 10 .81 (51)М. Кл.

О 21 F 1/40

1Ъеудврстееииый комитет

СССР ао делам изобретений и открытий (53) УДК676.2, .053 ° 6(088.8) «-=. ф

В.А.Бабинский, N.Ë.Ãëåsèí, Х.Г.Еникеев, В.Б Фейгий и 1О.В.Яковлев

I.

Центральный научно-исследовательский и про6ктно-. конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРАВКИ ДВИЖУЩЕГОСЯ

РУЛОННОГО ПОЛОТНА

Изобретение относится к автома- тической,правке движущегося полотна, т.е. к поддержанию его в среднем положении по оси хода полотна и возвращению в заданное положение при возникающих отклонениях, и может исполь5 зоваться в целлюлозно-бумажной промышленности для правки сукон и сеток бумаго- и картоноделательнык машин и в ряде других отраслей промышлен.— ности при производстве рулонных материалов.

Известно правильное устройство, включающее правильный вал и ведуЩие валы, механизм для перемещения опор вала, датчик для получения сигнала о положении кромки полотна (импульсное устройство) и устройства для пе-. редачи сигнала к механизму для перемещения опор вала (1 ).

Отфеако указанное устройство сложно по конструкции, включает большое число изнашиваемых элементов, требует постоянного наблюдения и частых ремонтов.

Известен саморегулируемый правильный вал, включающий неподвижный сердечник, поворотный промежуточный корпус и вращающуюся на подшипниках рубашку. На сердечник вала установлены траверсы с упругими элементами, взаимодействующие с внутренней поверхностью промежуточного корпуса.

При использовании этого вала ке требуется импульсного устройства и механизма для перемещения опор, вал автоматически устанавливается под углом к направлению двйжения бумажного полотна и поддерживает полотно в необходимом положении (2 1.

Однако конструкция вала весьма сложна, высока его стоимость, низка надежность работы. В случае выхода as строя элементов вала требуется его разборка.

Известно также устройство для прав- ки движущегося полотна, содержащее

8726l4 вал с подшипниковыми опорами и снабженное несущими пластинами, на которых крепятся подшипниковые опоры вала. При смещении полотна от центральной оси машины равнодействующая от распределенной нагрузки, передаваемой полотном на вал за счет трения, не совпадает с центральной осью машины, поэтому несущие пластины прогибаются неодинаково, вал поворачивается и ус- 1о танавливается неперпендикулярно оси машины, полотно возвращается к центральному положению 13 ).

В данном правильном устройстве поворот вала осуществляется за счет. сил взаимодействия полотна и вала, величина которых определяется силой трения полотна о вал, как правило, незначительной по величине. Поэтому для того, чтобы произошел поворот вала, требуется наличие первоначального довольно значительного смещения полотна от средней линии его хода.

Чувствительность правильного вала к присосам полотна, следовательно, низ- 5 ка. Уменьшать жесткость пластин мож,но лишь до определенной величины, так как при очень гибких пластинах возникают их колебания, и работа устройства нарушается. зо

Наиболее близким к предлагаемому является устройство для правки дви жущегося рулонного полотна, содержащее смонтированный между полотноведущими валамн правильный вал с подшип35 никовыми опорами, установленными в направляющих, расположенных наклонно к оси правильного вала и снабженных средством корректировки положения . правильного вала. Для правки полотна

40 вал должен повернуться, при этом нолзуны должны перемещаться в нанравляницих под действием сил взаимодействия полотна и вала, т,е. сил трения полотна о вал. Поскольку эти силы незначительны, полотно должно переместить- 45 ся относительно своего среднего положения на достаточно большую величину, чтобы ползуны переместились в направляницих, т.е. правка происходит уже после того, как полотно сместится 0 иа большую величину, что нежелательно (4).

Данное устройство не позволяет обеспечить минимальных отклонений от среднего положения, поэтому надежность5s работы его невысока.

Цель изобретения - повйшение.надежности работы устройства.

Указанная цель достигается тем, что каждая направляющая состоит из двух установленных друг над другом с возможностью скольжения частей, причем нижние части соединены со средством корректировки правильного вала, а верхние имеют средства их продольного перемещения относительно нижних частей.

На фиг. 1 схематически изорражено предлагаемое устройство, вид сбоку, на фиг. 2 и 3 — вид сверху на правильный вал.

Устройство включает правильный вал

1 и ведущие валы 2 и 3. Правильный вал 1 имеет подшипниковые опоры 4, установленные в направляющих 5 с возможностью свободного перемещения в них. Опоры 4 удерживаются в определенном положении, например, пружинами. Направляющие 5 подшипниковых опор о правильного вала установлены в дополнительных направляющих 6 и снабжены механизмами 7 для их перемещения по дополнительным направляющим 6. Правильный вал 1 размещен между опорными валами так, что угол с 11между набегающей ветвью полотна 8 и направлением перемещения вала в.дополнительных направляющих на 5-20 больше, чем. угол СС между сбегающей ветвЬю полотна и направлением перемещения.

Работа вала осуществляется следующим образом.

Охватывающее правильный вал полотно 8 опирается на ведущие валы 2 и 3.

От набегающей ветви полотна 8 на вал

1 действует сила Р>, а от сбегающейсила Pc . Проекция равнодействующей этих сил Ро на направление перемещения подшипниковых опор дает составляющую Р,1 °

Если полотно не отклонено от своего положения, то силыР 2 на обеих подшипниковых опорах правильного вала одинаковы, и вал находится в покое (фиг. 2), Если полотно отклоняется от своего среднего положения (фиг. 3), то равнодействующая сил от полотна на вал не. совпадает со средним положением полотна и составляющие Р становятся неравны:на корпу4 сах подшипников. Вследствие неравенства этих сил, действующих на опоры, последние перемещают на неодинаковую величину, вал поворачивается и- устанавливается неперпендикулярно полотну, таким образом полотно возвращаетая к его среднему положению.

872614

25

Проведенные экспериментальные исследования показывают, что угол между набегающей ветвью полотна и направлением перемещения опор правильного вала должен быть больше угла между сбегающей ветвью полотна и направлением перемещения на 5-20

Если разность между углами меньше

5, то силы Р слишком малы и чувствительность устройства к перекосам полотна низка. Если угол больше 20 о то возникает черезмерно большое давФ ление на опоры вала, при этом в опорах возникает слишком большая сила.трения, которая препятствует перемещению опор вала под действием сил.

Наличие устройства для перемещения направляющих 5 позволяет изменять взаимное расположение правильного и опорных валов, выбирая оптимальные значения углов ветвями полотна и направлением перемещения опор вала 1.

Применение предлагаемого устройства позволяет уменьшить эксплуатационные и капитальные затраты, сокра тить расходы на ремонт, повысить срок службы сеток.

Формула изобретения

Устройство для правки движущегося рулонного поло1на, содержащее см4нтированнь1й между полотноведущими вала- ми правильный вал с подшипниковыми опорами, установленными в направляницих, расположенных наклонно к оси правильного вала и снабженных средством корректировки положения правильного вала, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, каждая направляющая состоит из двух установленных друг над другом с воэможностью скольжения частей, причем, нижние части соединены со средством корректировки правильного вала, а верхние имеют средства их продольного перемещения относительно нижних частей.

Источники информации, принятые во внимание при экспертизе

1. Зйдлин И.Я. Вумагоделательные и отделочные. машины. 1970, с. 299 °

2. Авторское свидетельство СССР

11" 538079, кл. 0 21 F 1/40,,1976.

3. Авторское свидетельство СССР

М 564378, кл. D 21 F 1/36, 1977.

4. Авторское свидетельство СССР по заявке У 2618689/12, 15.12.79 (прототип) .
