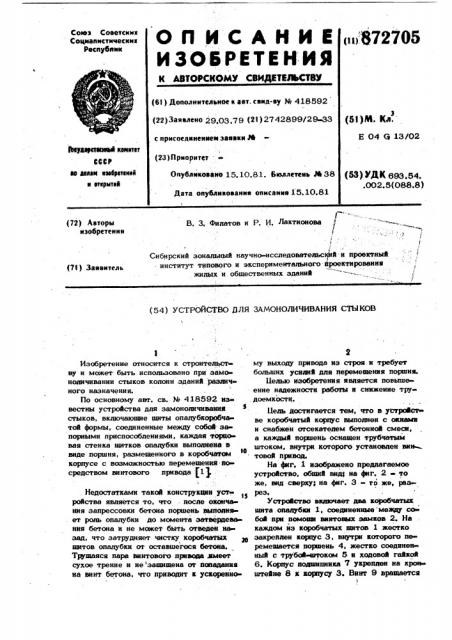

Реферат



В. 3. Филатов и P. И. Лактионова

1 (72) Авторы изобретения

Сибирский зональный научно-исследовательский и проектный институт типового. и экспериментального проектирования жилых и общественных зданий (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАМОНОЛИЧИВАНИЯ СТЫКОВ

Изобретение относится к строительству и может быть использовано при замо ноличивании стыков колонн зданий различ ного назначения.

По основному авт. св. N. 418S92. из вестны устройства для эамоноличивания стыков, включающие щиты опалубкоробча той формы, соединенные между собой эа по жыми приспособлениями, каждая торцо» вая стенка щитков опалубки выполнена в виде поршня, размещенного в коробчатом корпусе с воэможностью перемещения по» средством винтового привода (1 ) с

Недостатками такой конструкции ус1-, 15 ройства является то, что . aocae оконча ния запрессовки бетона поршень выполняет роль опалубки до момента эатвердева ния бетона и не может быть отведен на эад, что затрудняет чистку коробчатых шитов опалубки от оставшегося бетона.

Трущаяся пара винтового привода лмеет сухое трение и не защищена от попадания на винт бетона, что приводит к ускореино2 му выходу привода иэ строя и требует больших усилий для перемещения поршня.

Белью изобретения является повышеение надежности работы и снижение тру» доем кости.

Бель достигается тем, что в устройся» ве коробчатый корпус выполнен с окнами и снабжен отсекателем бетонной смеси, а каждый поршень оснащен трубчатым штоком, внутри которого установлен вин товой привод.

На. фиг. 1 изображено предлагаемое устройство, общий вндт иа фнг. 2 то же, вид сверку; на фиг. 3 - то же, разрез.

Устрайство включает два коробчатых щита. опалубки 1, соединенные между оо бой при помощи винтовых замков 2. На каждом йз коробчатых щитов 1 жестко закреплен корпус 3, внутри которого пе ремещается поршень 4, жестко соединен ный с трубой-штоком S и ходовой гайкой

6. Корпус подшипника 7 укреплен на крон штейне 8 к корпусу 3. Винт 9 вращается

872705 в щарикоподшипнике 10 и входит через ходовую гайку 6 в трубчатый шток 5, На винте 9 с помощью штифта 11 закреплена упорная втулка 12. На коробчатых шитах 1 подвижно закреплены отсекатели . 13 и выполнены окна 14. В корпусе установлены упоры 15 и расположены окна 16.

Устройство работает следующим обра» зом.

Устанавливают на стык конструкций коробчатые щиты опалубки 1 и соединяют между собой с помощью винтовых замков

2. Поршни 4 отводят в такое положение, чтобы окна 16 были перекрыты. Отсекатели 13 ставят в нижнее положение, B корпус.З загружают бетон и с помощью винтового привода 6 (гайка) и 9 (винт) .поршнем 4 подают бетонную смесь и полость стыка.

Поднимают отсекатели 13 s верхнее положение до упора, перекрывая окна 14, 4

С помошью винтового привода перемешают поршень. 4 в крайнее положение, открывая окна 16, и производят чистку кор пуса 3, удаляя оставшийся бетон через окна 16.

Формула изобретения

Устройство для замоноличивания стыков по авт, св. № 418592, о т л ич а ю ш е е с я тем, что, с целью по вышения надежности работы и снижения трудоемкости, каждый коробчатый корпус выполнен с. окнами и снабжен отсекателем бетонной смеси, а каждый поршень оснащен трубчатым штоком, внутри кото» рого установлен винтовой, привод.

Источники информааии, принятые во внимание при экспертизе

1, Авторское свидетельство СССР № 418592, кл. E 04 (ло13/02, l972, Составитель Н. Заболоцкая
