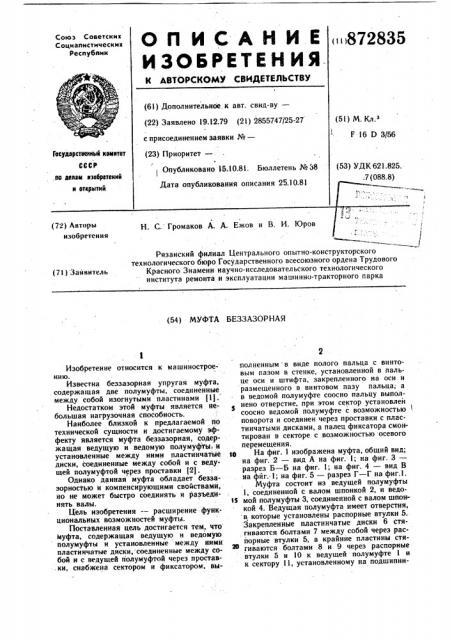

ОП ИСАЙ И Е

ИЗОБРЕТЕН ИЯ.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополннтельнбе к авт. санд-ву— (22) Заявлено 19.12.79 (21) 2855747/25-27 (5i) Nl. Кл.а

F 16 0 3/56 с присоединением заявки №вЂ” (23) Приоритет— Опубликовано 15.10.81. Бюллетень №38

Гееударстееллмй кемлтет

СССР (53) УДК 621.825.

;7 (088.8),ао делам лзебретеклй

Рязанский филиал Центрального опытно-конструкторского технологического бюро Государственного всесоюзного ордена Трудового

Красного Знамени научно-исследовательского технологического института ремонта н эксплуатации машинно-тракторного парка (71) Заявитель (54) МУФТА БЕЗЗАЗОРНАЯ

Изобретение относится к машннострое- нню.

Известна беззазорная упругая муфта, содержащая две полумуфты, соединенные между собой изогнутыми пластинами (1).

Недостатком этой муфты является не.большая нагрузочная способность.

Наиболее близкой к предлагаемой по технической сущности н достигаемому эффекту является муфта беззазорная, содержащая ведущую н ведомую полумуфты,:и установленные между ними пластннчатые диски, соединенные между собой н с ведущей полумуфтой через проставкн 12).

Однако данная муфта обладает беззазорностью н компенснрующнмн свойствами, но не может быстро соединять и разъединять валы.

Цель изобретення — расширение функцнональных возможностей муфты.

Поставленная цель достигается тем, что муфта, содержащая ведущую н ведомую полумуфты н установленные между ними пластннчатые диски, соединенные между собой н с ведущей полумуфтой через простав. кн, снабжена сектором н фиксатором, выполненным в виде полого пальца с винтовым пазом в стенке, установленной в пальце осн н штифта, закрепленного на осн н размещенного в винтовом пазу пальца; а в ведомой полумуфте соосно пальцу выполнено отверстие, прн этом сектор установлен соосно ведомой полумуфте с возможностью поворота н соединен через проставкн с пластннчатымн дисками, а палец фиксатора смонтнрован в секторе с возможностью осевого перемещения.

1л На фнг. 1 изображена муфта, общнй внд; на фнг. 2 — внд А на фнг. 1; на фнг. 3— разрез Б — Б на фнг. !; на фнг. 4 — внд В на фйг,-l; на фнг. 5 — разрез à — Г на фнг.l.

Муфта состоит нз ведущей полумуфты

1, соединенной с валом шпонкой 2, н ведо-!

5 мой полумуфты 3, соединенной с валом шпонкой 4. Ведущая полумуфта имеет отверстия, в которые установлены распорные втулки 5.

Закрепленные пластннчатые диски 6 стягиваются болтами 7 между собой через распорные втулки 5, а крайние пластины стя гнваются болтами 8 н 9 через распорные втулки 5 н 10 к ведущей полумуфте 1 н к сектору 11, установленному на подшнпнн872835

Формула изобретеиия иг.2 ках 12. В секторе 11 смонтирован корпус 13 фиксатора, полый палец 14 которого входит в конусное отверстие в ведомой полумуфте

3, которая поджимается к валу редуктора гайкой 15 через кольца подшипников 12, распорную втулку 16 н запорное кольцо 17.

Палец 14 фиксатора служит для соединения сектора I I с ведомой полумуфтой 3 и имеет винтовой паз fl и лыску. В поворотную ось 18 фиксатора запрессован штифт

19, контактирующий с поверхностью винтового паза П. При повороте гаечным ключом за квадратную головку оси !8 штифт l9, перемещаясь по винтовому пазу, перемещает палец 14, удерживаемый or поворота штифтом 20, установленным в корпусе !3.

Муфта работает следующим образом.

Вращающий момент через шпонку 2 с ведущего вала нередается на полумуфту I, далее через распорные втулки 5, болты 8 и 7, пластинчатые диски 6, распорную втулку 10, болт 9 — на сектор I 1, затем посредством пальца 14 на ведомую полумуфту 3, а с нее через шпонку 4 на ведомый вал.

Наличие стальных пластинчатых дисков 6 позволяет муфте работать при угловых смещениях валов, а наличие фиксатора — в нужный момент прервать или восстановить связь ведущей полумуфты с ведомой полумуфтой 3. При рассоединении полумуфт сектор 1! вращается на подшипниках !2, а ведомая полумуфта 3 находится в покое.

Муфта беззазорная, содержащая ведущую и ведомую полумуфты н установленные между ними пластинчатые диски, соединенные между собой и с ведущей полумуфтой через проставки, отличающаяся тем, что, с целью расширения функциональных возможностей, она снабжена сектором и фиксатором, выполненным в виде полого пальца с винтовым пазом в стенке, установленной в пальце оси и штифта, закрепленного на оси и размещенного в винтовом пазу пальца, а в ведомой полумуфте соосно пальцу выполнено отверстие, при этом сектор установлен соосно ведомой полумуфте и соединен через проставки с пластинчатыми дисками, а палец фиксатора смонтирован в секторе с возможностью осевого перемен ения.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 628359, кл. F 16 D 3/56, 1977, 2. Поляков В. С., Барбаа И. Д. Муфты.

Л., «Машиностроение», 1973, с. 103, рис. 72 (п рототи п) .

ll2 .
