Класс 364, 1ою
СССР

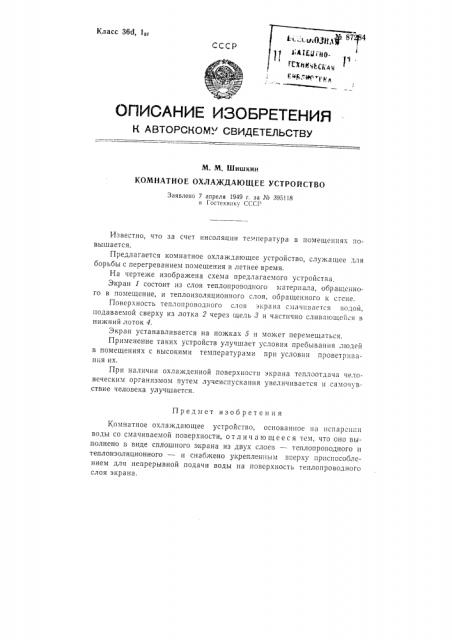

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМ" СВИДЕТЕЛЬСТВУ
M. M. Шишкин
КОМНАТНОЕ ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО
Заявлено 7 апреля 1949 г. за ¹ 395!18 в Гостехнпку СССР
Известно, что за счет инсоляции температура в помещениях повышается.
Предлагается комнатное охлаждающее устройство, служащее для борьбы с перегреванием помещения в летнее время.
На чертеже изображена схема предлагаемого устройства
Экран 1 состоит из слоя теплопровод»ого матер»ала, обращенного в помещение, и теплоизоляционного слоя, обращенного к стене.
Поверхность теплопроводного слоя экрана смач»вается водой, подаваемой сверху из лотка 2 через щель 3 и частично сливающейся в нижний лоток 4.
Экран устанавливается на ножках 5» может перемещаться.
Применение таких устройств улучшает условия пребывания людей в помещениях с высокими температурами при условии проветр»вания их.
При наличии охлажденной поверхности экрана теплоотдача человеческим организмом путем лучеиспускания увеличивается» самочувствие человека улучшается.
Предмет изоб ретен»я
Комнатное охлаждающее устройство, основанное»а испарс»»и воды со смачиваемой поверхности, о т л и ч а ю щ е е с я тем, что оно выполнено в виде сплошного экрана из двух слоев — теплопроводного и теплоизоляционного — и снабжено укрепленным вверху приспособлением для непрерывной подачи воды на поверхность теплопроводного слоя экрана. № 87284
