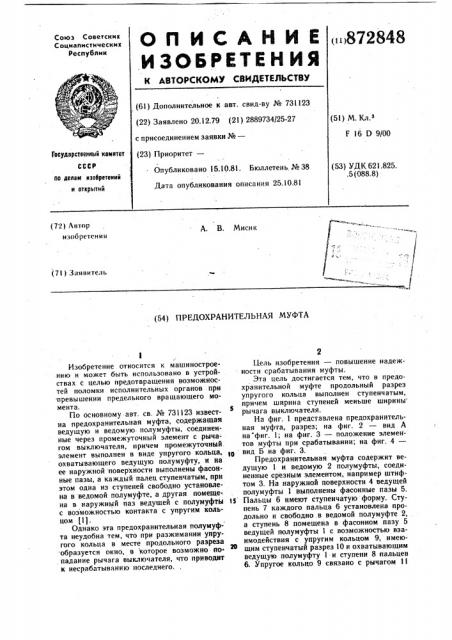

ОП ИСАНИЕ „„872848

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву № 731123 (22) Заявлено 20.12,?9 (21) 2889734125-27 (5l) N1. Кл.а

F l6 D 9/00 с присоединением заявки №вЂ”

Государственный нюмнтет (23) Приоритет—

Опубликовано 15.10.81. Бюллетень № 38

Дата опубликования описания 25.10.81 (53) УДК 621.825..5 (088.8) пю делам изобретений и юткрытий (72) Лвтор изобретении

А. В, Мисик (1 (7l ) Заявитель (54) ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Изобретение относится к машиностроению и может быть использовано в устройствах с целью предотвращения возможностей поломки исполнительных органов при .превышении предельного вращающего момента.

По основному авт. св. № ?31123 известна предохранительная муфта, содержащая ведущую и ведомую полумуфты, соединенные через промежуточный элемент с рычагом выключателя, причем промежуточный. элемент выполнен в виде упругого кольца, охватывающего ведущую полумуфту, и на ее наружной поверхности выполнены фасонные пазы, а каждый палец ступенчатым, при этом одна из ступеней свободно установлена в ведомой полумуфте, а другая помеще; на в наружный паз ведущей с полумуфты с возможностью контакта с упругим кольцом 11).

Однако эта предохранительная полумуф- та неудобна тем, что при разжимаиии упругого кольца в месте продольного разреза образуется окно, в которое возможно попадание рычага выключателя, что приводит к несрабатыванию последнего.

Цель изобретения — повышение надежности срабатывания муфты.

Эта цель достигается тем, что в предохранительной муфте продольный разрез упругого кольца выполнен ступенчатым, причем ширина ступеней меньше ширины рычага выключателя.

На фиг. 1 представлена предохранительная муфта, разрез; на фиг. 2 — вид А на фиг. l; на фиг. 3 — положение элементов муфты при срабатывании; на фиг. 4— вид Б на фиг. 3.

Предохранительная муфта содержит ведущую 1 и ведомую 2 полумуфты, соединенные срезным элементом, например штифтом 3. На наружной поверхности 4 ведущей полумуфты 1 выполнены фасонные пазы 5.

1з Пальцы 6 имеют ступенчатую форму. Ступень 7 каждого пальца 6 установлена продольно и свободно.в ведомой полумуфте 2, а ступень 8 помещена в фасонном пазу 5 ведущей полумуфты l с возможностью взаимодействия с упругим кольцом 9, имеющим ступенчатый разрез 10 и охватывающим ведущую полумуфту 1 и ступени 8 пальцев

6. Упругое кольцо 9 связано с рычагом 11

872848

Формула изобретения

3 выключателя 12. Ширина каждой ступени

l3 упругого кольца 9 меньше ширины рычага ll выключателя 12.

Муфта работает следующим образом.

При срабатывании муфты разрушается среэной штифт 3, ведомая полумуфта 2 останавливается, а ведущая полумуфта I, продолжая врац!аться, выталкивает из фасонных пазов 5, выполненных на наружной поверхности 4 ведущей полумуфты 1, ступени

8 пальцев 6, которые поворачиваются на ступенях 7, установленных свободно в ведомой полумуфте 2. При этом ступени 8 пальцев 6 разжимают упругое кольцо 9, которое поднимает рычаг I I выключателя !2, в результате чего останавливается двигатель. При прохождении по ступенчатому разрезу 10 рычага 11 последний проходит по ступеням

13 упругого кольца 9, которое меньше ширины рычага I l выключателя 12, что не дает возможности утопления рычага 11 в ступенчатом разрезе 10.

Предлагаемое устройство повышает надежность срабатывания муфты благодаря тому, что продольный разрез упругого кольца выполнен ступенчатым, причем ширина ступеней меньше ширины рычага выключателя, что исключает попадание рычага выключателя в разрез упругого кольца и, тем самым, предотвращает несрабатывание выключателя. о

Г!редохранительная муфта по авт. св. № 731123, отличающаяся тем, что, с целью повышения надежности, продольный разрез упругого кольца выполнен ступенчатым, причем ширина ступеней меньше ширины рычага выключателя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 73l 123, кл. Р 16 D 9/00, 1978 (прототип) .

872848 дуб

Составитель Е. Дубейковский

Редактор M. Хома Техред А. Бойквс Корректор Г. Огар

Заказ 8990/55 Тираж 1009 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I l3035, Москва, Ж вЂ” 35. Раушская иаб., д. 4/5

Филиал ППП rÏàòôíò», г. Ужгород, ул. Проектная, 4
