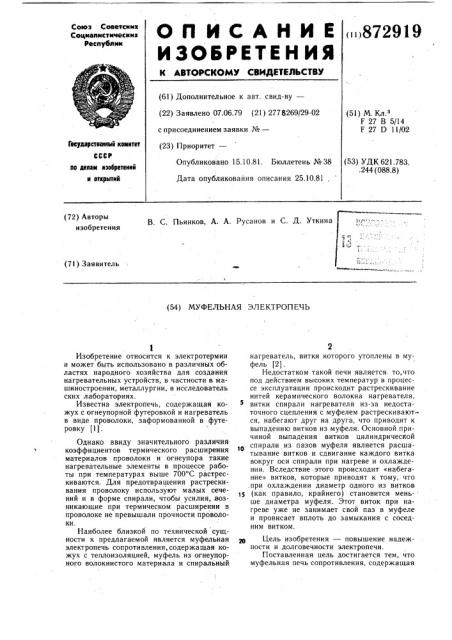

О f1 И С А Н И Е 872919

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическиа

Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.79 (21) 2778269/29-02 (51) М. Кл.3

F 27 В 5/14

F 27 D 11/02 с присоединением заявки №вЂ”

Гесударвтвеилый квмитет

СССР (23) Приоритет— (53) УДК 621.783..244 (088.8) Опубликовано 15.10.81. Бюллетень № 38

Дата опубликования описания 25.10.81, по делам изебретеиий и еткрытий (72) Авторы изобретения

В. С. Пьянков, А. А. Русанов и С. Д. Уткина (7I ) Заявитель (54) МУФЕЛЬНАЯ ЭЛЕКТРОПЕЧЬ

Изобретение относится к электротермии и может быть использовано в различных областях народного хозяйства для создания нагревательных устройств, в частности в машиностроении, металлургии, в исследователь ских лабораториях.

Известна электропечь, содержащая кожух с огнеупорной футеровкой и нагреватель в виде проволоки, заформованной в футеровку (1).

Однако ввиду значительного различия коэффициентов термического расширения материалов проволоки и огнеупора такие нагревательные элементы в процессе работы при температурах выше 700 С растрескиваются. Для предотвращения растрескивания проволоку используют малых сечений и в форме спирали, чтобы усилия, .возникающие при термическом расширении в проволоке не превышали прочности проволоки.

Наиболее близкой по технической сущности к предлагаемой является муфельная электропечь сопротивления, содержащая кожух с теплоизоляцией, муфель из огнеупорного волокнистого материала и спиральный нагреватель, витки которого утоплены в муфель (21.

Недостатком такой печи является. то,что под действием высоких температур в процессе эксплуатации происходит растрескивание нитей керамического волокна нагревателя, витки спирали нагревателя из-за недостаточного сцепления с муфелем растрескиваются, набегают друг на друга, что приводит к выпадению витков из муфеля. Основной причиной выпадения витков цилиндрической спирали из пазов муфеля является расшатывание витков и сдвигание каждого витка вокруг оси спирали при нагреве и охлаждении. Вследствие этого происходит «набегание» витков, которые приводят к тому, что .при охлаждении диаметр одного из витков (как правило, крайнего) становится мень- ше диаметра муфеля. Этот виток при нагреве уже не занимает свой паз в муфеле и провисает вплоть до замыкания с соседним витком.

Цель изобретения — повышение надежности и долговечности электропечи.

Поставленная цель достигается тем, что муфельная печь сопротивления, содержащая

872919

Формула изобретения

02. кожух с теплоизоляцией, муфель из огнеупорного волокнистого материала и спиральный нагреватель, витки которого частично утоплены в муфель, спиральный нагреватель выполнен в виде шести- или восьмигранника.

На фиг. 1 изображена муфельная электропечь сопротивления, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Муфельная электропечь сопротивления содержит кожух 1 с теплоизоляцией 2, муфель из огнеупорного волокнистого материала 3 и спиральный нагреватель 4. Спиральный нагреватель 4 выполнен в виде многогранника — шести- или восьмигранника, вершины которого утоплены в огнеупорном волокнистом материале 4.

Электропечь работает следующим образом.

При включении нагрева нагреватель расширяется. В вершинах многогранника происходит компенсация нагревателя 4, а это препятствует расшатыванию и набеганию друг на друга витков спирального нагревателя 4 и выпадению их из муфеля. Спиральный нагреватель следует выполнять в форме шести- или восьмигранника, так как при меньшем числе граней вершины многогранника оказываются глубоко запопленными в волокнистом высокотемпературном м атериале, что приводит к местному перегреву и преждевременному выходу нагревателя из строя. При числе граней больше восьми вершины спирального нагревателя, оказываются затопленными недостаточно глубоко и электропечь обладает теми же недостатками, что и известная муфельная электропечь сопротивления. Выполнение витка спирали в виде многогранника исключает вращение витков вокруг оси спирали. Упругость волокнистого материала позволяет свободно удлиняться каждому прямолинейному участку витка в обе стороны, что исключает «набегание» витков.

Применение муфельной электропечи сопротивления увеличивает срок службы в

2,5 раза, снижает потребность в нихомовой проволоке в два раза, уменьшает время разогрева печи до 1 — 2 минут. При этом отпадает необходимость постоянно держать печь включенной, что приводит к экономии электроэнергии.

Муфельная электропечь, содержащая кожух с теплоизоляцией, муфель из огнеупорного волокнистого материала и спиральный нагреватель, витки которого частично утоплены в муфеле, отличающаяся тем, что, с целью повышения надежности и долговечности электропечи, спиральный нагреватель выполнен в виде шести- или восьмигранника.

Источники информации, принятые во внимание при экспертизе

1. Кувакина В. М. и др. Нагревательные . элементы со спиралью, запрессованные в керамику. — «Электротермия», 1976, вып. 8

30 (1б8) ?. Патент Великобритании № 1350574, кл. Н 5 Н, 1970.

872919

Редактор М. Хома

Заказ 9006/59

Составитель H. Кузовкина

Техред А. Бойкас Корректор Н. Швыдкая

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, r. Ужгород, ул. Проектная, 4 ю
