Реферат



Сокзз Советских

Соцкалйстическмн

Реслублкк

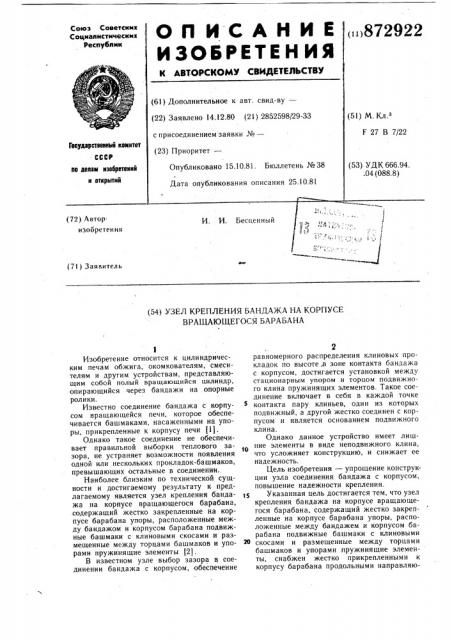

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.12.80 (21) 2852598/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 27 В 7/22

Гееударствеииый комитет

СССР

Опубликовано 15.10.81. Бюллетень №38

Дата опубликования описания 25.10.81 (53) УДК 666.94..04 (088. 8) ло делам изобретений и открытий (72) Автор изобретения

И. И. Бес цен ный

1 ъ

° т, 1; (7! ) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ БАНДАЖА НА КОРПУСЕ

ВРАЩАЮЩЕГОСЯ БАРАБАНА

Изобретение относится к цилиндрическим печам обжига, окомкователям, смесителям и другим устройствам, представляющим собой полый вращающийся цилиндр, опирающийся через бандажи на опорные ролики.

Известно соединение бандажа с корпусом вращающейся печи, которое обеспечивается башмаками, насаженными на упоры, прикрепленные к корпусу печи 111.

Однако такое соединение не обеспечивает правильной выборки теплового зазора, не устраняет возможности появления одной или нескольких прокладок-башмаков, превышающих остальные в соединении.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является узел крепления бандажа на корпусе вращающегося барабана, .содержащий жестко закрепленные на корпусе барабана упоры, расположенные между бандажом и корпусом барабана подвижные башмаки с клиновыми скосами и размещенные между торцами башмаков и упорами пружинящие элементы 12).

В известном узле выбор зазора в соединении бандажа с корпусом, обеспечение равномерного распределения клиновых прокладок по высоте,в зоне контакта бандажа с корпусом, достигается установкой между стационарным упором и торцом подвижного клина пружинящих элементов. Такое соединение включает в себя в каждой точке контакта пару клиньев, один из которых подвижный, а другой жестко соединен с корпусом и является основанием подвижного клина.

Однако данное устройство имеет лишние элементы в виде неподвижного клина, что усложняет конструкцию, и снижает ее надежность.

Цель изобретения — упрощение конструкции узла соединения бандажа с корпусом, повышение надежности крепления, Указанная цель достигается тем, что узел крепления бандажа на корпусе вращающегося барабана, содержащий жестко закрепленные на корпусе барабана упоры, расположенные между бандажем и корпусом барабана подвижные башмаки с клиновыми скосами и размещенные между торцами башмаков и упорами пружинящие элементы, снабжен жестко прикрепленными к корпусу барабана продольными направляю872922

Формула изобретения

На фиг. 1 изображен узел, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Узел крепления бандажа на корпусе вращающегося барабана, содержащий жестко закрепленные на корпусе барабана упоры, расположенные между бандажом и корпусом барабана подвижные башмаки с клиновыми скосами и размещенные между торцами башмаков и упорами пружинящие элементы, отличающийся тем, что, с целью упрощения конструкции узла и повышения надежности крепления, он снабжен жестко прикреплен>s ными к корпусу барабана продольными направляющими, между которыми размещены подвижные башмаки, а внутренняя поверхность бандажа выполнена с клиновым скосом, контактирующим с клиновыми скосами башмаков.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 167765, кл. F 27 В 7/26, 1962.

2. Авторское свидетельство СССР по заявке № 2688532/29-33, кл. F 27 В 7/22, 1978. щими, между которыми размещены подвижные башмаки, а внутренняя поверхность бандажа выполнена с клиновым скосом, контактирующим с клиновыми скосами башм-аков.

На обечайке корпуса 1 приварены направляющие 2, в которых перемещается башмак 3, поджимаемый пружинящими элементами 4, расположенными между упором 5 и торцом башмака 3. От выпадания пружинящих элементов 4 из узла предохраняет штифт 6, входящий в продольное отверстие башмака 3. Внутренняя поверхность бандажа 7 выполнена с клиновым скосом, уклон которого равен уклону подвижного башмака 3. От смещения бандажа 7 вдоль корпуса 1 предохраняют упоры 8.

3а счет непосредственного сопряжения клиновых поверхностей бандажа 7 и подвижного башмака 3 исключается необходимость в изготовлении и монтаже неподвижного клина, что упрощает и удешевляет конструкцию узла соединения бандажа 7 с корпусом 1 барабана и повышает надежность его работы и всей машины.

872922

А-А

2 1
