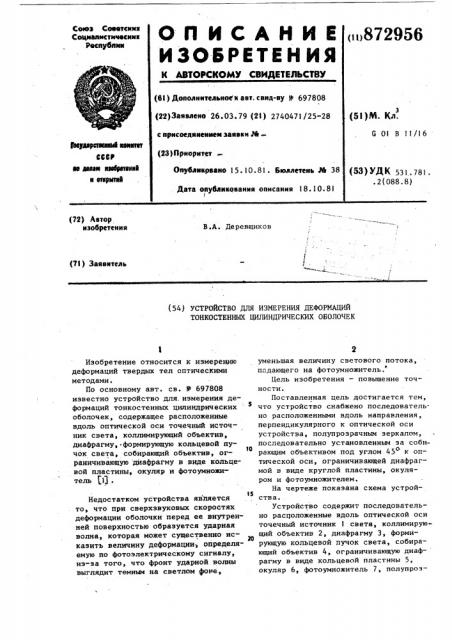

Изобретение относится к измерению деформаций твердых тел оптическими методами.

По основному авт. св. У 697808 известно устройство для.измерения деформаций тонкостенных цилиндрических оболочек, содержащее расположенные вдоль оптической оси точечный источник света, коллимирующий объектив, диафрагму, формирующую кольцевой пу30 чок света, собирающий объектив, ограничивающую диафрагму в виде кольцевой пластины, окуляр и фотоумножитель (21 .

Недостатком устройства является то, что нри сверхзвуковых скоростях деформации оболочки перед ее внутренней поверхностью образуется ударная волна, которая может существенно исказить величину деформации, определяемую по фотоэлектрическому сигналу, из-за того, что фронт ударной волны выглядит темным на светлом фоне, уменьшая величину светового потока, падающего на фотоумножитель.

Цель изобретения — повышение точности, Поставленная цель достигается тем, что устройство снабжено последовательно расположенными вдоль направления, перпендикулярного к оптической оси устройства, полупрозрачным зеркалом, последовательно установленным за собирающим объективом под углом 45о к оптической оси, .ограничивающей диафрагмой в виде круглой пластины, окуляром и фотоумножителем.

На чертеже показана схема устройства.

Устройство содержит последовательно расположенные вдоль оптической оси точечный источник 2 света, коллимирующий объектив 2, диафрагму 3, формирующую кольцевой пучок света, собирающий объектив 4, ограничивающую диаф- рагму в виде кольцевой пластины 5, окуляр 6, фотоумножитель 7, полупроз6

4 результаты измерений при сверхзвуковых скоростях деформирования оболочек и значительно расширяет пределы из.— меряемых деформаций.

Формула изобретения

Устройство для измерения деформаций тонкостенных цилиндрических оболочек по авт. св. СССР У 697808, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено .последовательно расположенны- ми вдоль направления, перпендикулярнЪго к оптической оси устройства, полупрозрачным зеркалом, последовательно установленным. эа собирающим о объективом под углом 45 к оптической оси, ограничивающей диафрагмой в виде круглой пластины, окуляром и фотоумножителем.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

Н 697808, кл. G 01 В 11/16, 1978 (прототип).

3 87295 рачное зеркало 8, последовательно усч. тановленное sa собирающим объективом под углом 45 к оптической оси, и расположенные перпендикулярно к оптической оси ограничивающую диафрагму в виде диска 9, окуляр 10, фотоумножитель ll и аппаратуру 12 регистрации„

Между диафрагмой Э и собирающим объективом 4 установлена цилиндрическая ,оболочка 13.

Устройство работает следующим образом.

При деформации оболочки 13 сигнал ,с фотоумножителя 7 пропорционален просвечиваемой площади внутренней полости оболочки эа вычетом области локализации ударной волны. Фотоумножитель ll регистрирует лишь сигнал ,обусловленный ударной волной, которая видна как светлая область на темном фоне. Сигналы с обоих фотоумножителей поступают на аппаратуру регистрации, которая устраняет искажение деформации, вызванное ударной волной.

Предложенное устройство позволяет исключить влияние. ударной волны на
