Способ испытания на морозостойкость манжет

Способ испытания на морозостойкость манжет

Иллюстрации

Показать все

Реферат

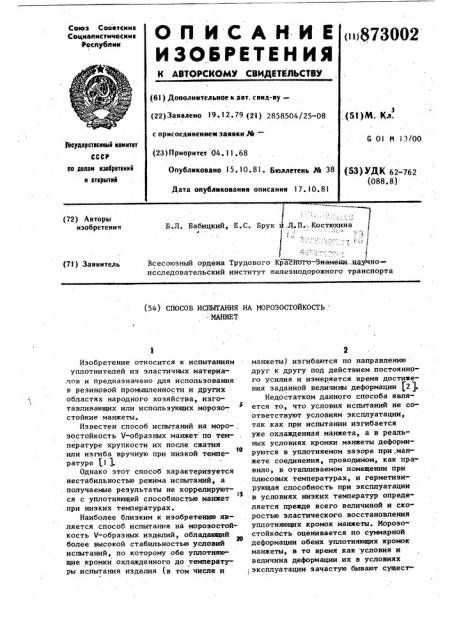

Colo3 Советскин

Социапистичесиин

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву—.(Ь! )М. Кл. (22) Заявлено 19.12.79 (21) 2858504/25-08 с присоединением заявки РЙ (23) С 01 М 1и00 Гееудерственный комнтет

СССР

Приоритет 04. 11.68

Опубликовано 15. 10. 81. Бюллетень М 38 (53) УДК 62-762 (088.8) оо делам нзебретеннй н отнрытнй

Дата опубликования описания 17. 10. 81

Б.Л. Бабицкий, Е.С. Брук .Л.П.:; Костюмна (72) Авторы изобретения

1 ;", -> !. с т ! !

Всесоюзный ордена Трудового Красного-Энаметсн .нау1чноисследовательский институт железнодорожного транспорта (71) Заявитель (54) СПОСОБ ИСПЫТАНИЯ НА MOP030CTOAKOCTb . МАНЖЕТ

Изобретение относится к испытаниям уплотнителей из эластичных материалов и предназначено для использования в резиновой промышленности и других областях народного хозяйства, изготавливающих или использующих морозостойкие манжеты.

Известен способ испытаний на моро- . эостойкость V-образных манжет по температуре хрупкости их после сжатия или изгиба вручную при низкой темпе10 ратуре 1.1 l.

Однако этот способ характеризуется нестабильностью режима испытаний, а получаемые результаты не коррелируются с уплотняющей способностью манжет !

5 при низких температурах.

Наиболее близким к изобретению является способ испытания на морозостойкость V-образных изделий, обладающий более высокой стабильностью условий испытаний, по которому обе уплотняющие кромки охлажденного до температу-. ры испытания изделия (в том числе и манжеты) изгибаются по направлению друг к другу под действием постоянного усилия и измеряется время достижения заданной величины деформации (2 ).

Недостатком данного способа является то, что условия испытаний не соответствуют условиям эксплуатации, так как при испытании изгибается уже охлажденная манжета, а в реальных условиях кромки манжеты деформируются в уплотняемом зазоре при,манжете соединения, проводимом, как правило, в отапливаемом помещении при плюсовых температурах, и герметизирующая способность при эксплуатации в условиях низких температур определяется прежде всего величиной и скоростью эластического восстановления уплотняющих кромок манжеты. Морозо- стойкость оценивается по суммарной деформации обеих уплотняющих кромок манжеты, в то время как условия и величина деформации их в условиях, эксплуатации зачастую бывают сущест873002 венно разными. Кроме того, у многих манжет конструкция и деформируемость наружной и внутренней уплотняющнх кромок значительно отличаются. При этом время достижения заданной величины деформации столь резко зависит от модуля резины, ее морозостойкости, температуры испытания, конструкции манжет и деформирующего усилия, что для обеспечения проведения испытаний в реально приемлемые сроки приходится для каждого конкретного случая ( с учетом модуля и морозостойкости резины, температуры испытания и конструкции манжеты) подбирать соответствующее деформирующее усилие. Поэтому результаты испытаний зачастую не сопоставимы.

Целью изобретения является повышение достоверности испытаний и получение сопоставимых объективных показателей морозостойкости.

Для достижения указанной цели одна из уплотняющих кромок манжеты изгибается при комнатной температуре по направлению к другой кромке на величину деформации ее в уплотняемом зазоре, манжета охлажда тся до температуры испытания, и при этой температуре измеряется величина эластического восстановления деформированной кромки после снятия деформирующего усилия, при этом вторую кромку фиксируют от деформации.

В целях предотвращения изгиба второй уплотняющей кромки при испытании ее предварительно фиксируют таким образом, что она не деформируется (не изгибается) в момент изгиба испытываемой другой уплотняющей кромки.

Для этого манжеты помещают в,соответствующее гнездо или надевают на имитатор поршня, диаметр которого равен или превышает внутренний диаметр манжеты по пятке.

На фиг ° 1 изображена деформация кромки манжеты при испытании; на фиг ° 2 — положение манжеты в гнезде прибора при определении морозостойкости наружной уплотняющей кромки; на фиг.3 — положение манжеты в гнезде прибора при определении морозо" стойкости внутренней уплотняющей кромки; на фиг.4 — положение манжеты на имитаторе поршня при определении морозостойкости.наружной уплотняющей кромки.

Пример 1.. Манжету для уплотнения цилиндра помещают в гнездо

Пример 3. Манжету 1 для уплотнения цилиндра, у которой диаметр ио внутренней пятке П (фиг.2) меньше диаметра канавки поршня d надевают

2, фиксирующее положение внутренней уплотняющей кромки (фиг.2). Наружную кромку манжеты изгибают при комнатной температуре под действием деформирующего усилия P до расстояния и между кромками манжеты (фиг.1).

Величина деформации h> - h (h — исЛ О ходное расстояние между кромками манжеты до начала испытания) соответ10 ствует деформации наружной кромки манжеты в уплотняемом цилиндре. Затем деформированную манжету охлаждают в жидкой среде при низкой температуре испытания, освобождают (не вынимая

i5 из охлаждающей среды) от деформирующего усилия и измеряют при этой темiiepaType расстояние h< между кромками манжеты (фиг.1). Величина эластического восстановления деформированной гс кромки Н = Ь - h

Манжета обеспечивает надежную герметизацию цилиндра при низкой температуре, если эластическое восстановление ее наружной кромки лри

25 этой температуре не менее 0,200,25 мм (в зависимости от перепада давлений в уплотняемых Уолостях).

Пример 2. Манжету 1 для уплотнения штока помещают в гнездо

2, фиксирующее положение наружной уплотняющей кромки (фиг.3). Внутреннюю кромку манжеты изгибают при ком- . натной температуре под действием деформирующего усилия P до расстоя35 ния 1 1 между кро а манжеты (фи ° 1).

Величина деформации h - h соответ0 ствует деформации внутренней кромки манжеты на уплотняемом штоке. Затем деформированную манжету охлаждают

4О 5 мин в жидкой среде при низкой температуре испытания, освобождают (не вынимая из охлаждающей среды) от деформирующего усилия и через 3 мин измеряют при этой температуре h < меж45 ду кромками манжеты (фиг.1). Величина эластического восстановления деформированной кромки H = h < - ЬЛ.

Манжета обеспечивает надежную герметизацию штока при низкой температу. ре, если эластическое восстановление ее внутренней кромки при этой температуре не менее 0,20-0,25 мм (в зависимости от перепада давлений в уплотняемых полостях).

73002

Формула изобретения

5 8 на кольцо (диск) имитатора 3 (фиг.4).

НаружнУю кромку манжеты изгибают при комнатной температуре под действием деформирующего усилия P до расстояния h между кромками манжеты, равного в данном случае расстоянию между наружной кромкой и имитатором поршня.

Величина деформации h - h соответр г1 ствует деформации наружной кромки манжеты в уплотняемом цилиндре (h — исходное расстояние между наружной кромкой и имитатором поршня до начала испытания). Далее манжету испытывают аналогично изложенному в примере 1.

Манжета обеспечивает надежную герметизацию цилиндра при низкой температуре, если при этой температуре эластическое восстановление наружной кромки манжеты, надетой на имитатор поршня, составляет не менее 0,080,12 мм (в зависимости от перепада давлений в уплотняемых полостях).

Растяжение манжеты на поршне снижает эластическое восстановление (морозостойкость ) ее наружной кромки; поэтому испытание манжеты на имитаторе поршня наиболее точно характеризует уплотнительные свойства манжеты в условиях эксплуатации. Снижение величины эластического восстановления наружной кромки вследствие растяжения манжеты на поршне обуславливает более высокий уровень допустимой величины эластического восстановления кромки при испытании нерастянутой (свободной) манжеты (см.примеры 1 и 2), чтобы обеспечить достаточную морозостойкость при эксплуатации манжеты на поршне.

Показатели морозостойкости манжет при испытании предлагаемым способом хорошо коррелируются с герметизирующей способностью их в различных приборах при низких температурах. Получаемые при испытании данные сопоставимы между собой независимо от типа резины, температуры испытаний, конструкции манжет и величины их деформации в уплотняемом зазоре. !

1. Способ испытания на мороэостойкость манжет, преимущественно Ч-образных, из эластичных материалов, при котором о морозостойкости судят по параметрам изгиба уплотняющих кромок навстречу одной к другой, отличающийся тем, что, с целью повышения достоверности ис20 пытаний, уплотняющую кромку изгибают на величину ее рабочей деформации, охлаждают манжету до рабочей температуры и измеряют величину восстановления деформированной кромки

25 после снятия деформирующего усилия, пои этом вторую кромку фиксируют бт деформации.

2. Способ по п.1, о т л и ч а юшийся тем, что, фиксацию вто30 рой кромки осуществляют помещением манжеты на имитатор посадочной детали, диаметр которого равен или преп вышает внутренний диаметр манжеты по пятке.

Источники информации, принятые во внимание при экспертизе

1. Манжеты резиновые уплотнительные для пневматических устройств, 40

ГОСТ 6678-72, с.13.

2. Автарское свидетельство СССР

N- 231882, кл. G О) и 3/18, 1962.

873002 фигЗ

Составитель Г. Шуренко

Редактор M. Бандура Техред Т.Наточка

Корректор Г. Назарова

Заказ 9015 3 Тираж 9 IO

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.I)3035д Москваа Ж-35д Ра лиская наб. л. 4 5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
