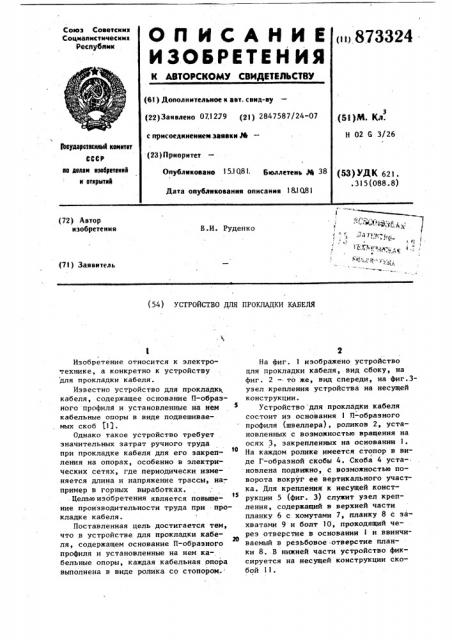

(72) Автор изобретения

В.И. Руденко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОКЛАДКИ КАБЕЛЯ

Изобретение относится к электротехнике, а конкретно к устройству для прокладки кабеля.

Известно устройство для прокладкь, кабеля, содержащее основание П-образного профиля и установленные на нем кабельные опоры в виде подвешиваемых скоб $13.

Однако такое устройство требует значительных затрат ручного труда прн прокладке кабеля для его закреп30 ления на опорах, особенно в электрических сетях, где периодически изменяется длина и напряжение трассы, например в горных выработках. . Целью изобретения является повыше15 нне производительности труда при прокладке кабеля.

Поставленная цель достигается тем, что в устройстве для прокладки кабе20 ля, содержащем основание П-образного профиля и установленные на нем кабельные опоры, каждая кабельная, опора выполнена в виде ролика со стопором.

На фиг. 1 изображено устройство цля прокладки кабеля, вид сбоку, на фиг. 2 †.то же, вид спереди, на фиг.Зузел крепления устройства на несущей конструкции.

Устройство для прокладки кабеля состоит из основания 1 П-образного профиля (швеллера), роликов 2, установленных с возможностью вращения на осях 3, закрепленных на основании 1.

На каждом ролике имеется стопор в виде Г-образной скобы 4. Скоба 4 уста-. новлена подвижно, с возможностью поворота вокруг ее вертикального участка. Для крепления к несущей конструкции 5 (фиг. 3) служит узел крепления, содержащий в верхней части планку 6 с хомутами 7, планку 8 с захватами 9 и болт 10, проходящий через отверстие s основании l и ввинчиваемый в резьбовое отверстие планки 8. В нижней части устройство фиксируется на несущей конструкции скобой 11, Прокладку кабеля выполняют следую щим образом.

873324

4 кабель, поворачивая стопоры 4 в сторону основания 1.

Повернув стопоры 4 на 90, открывают верхние части роликов.2. Подвешивают кабели 12 на ролики, раскатыS вают известными способами иа необходимую длину вдоль трассы, после чего закрепляют кабель и фиксируют ролики . 2 поворачивая стопоры 4 на 90 в стоФ 30 рону основания I.

При необходимости перекладки кабеля в связи с перемещением приемника электроэнергии, к которому подводится питание по кабелю 12, освобождают кабель, поворачивая стопор на 90,. перемещают кабель вдоль трассы любым известным способом, затем закрепляют

Формула изобретения

Устройство для прокладки кабеля, содержащее основание П-образного профиля и установленные на нем кабельные опоры, о т л н ч а ю щ е е с я тем, что, с целью повышения производительности труда при прокладке кабеля, каждая кабельная опора выполнена в виде ролика со стопором.

Источники информации, принятые во внимание при экспертизе

1. Инструкция по прокладке кабелей напряжением до 35 кВ, СН-85-67, М., Стройиздат, 1968, с. )42.
