Реферат



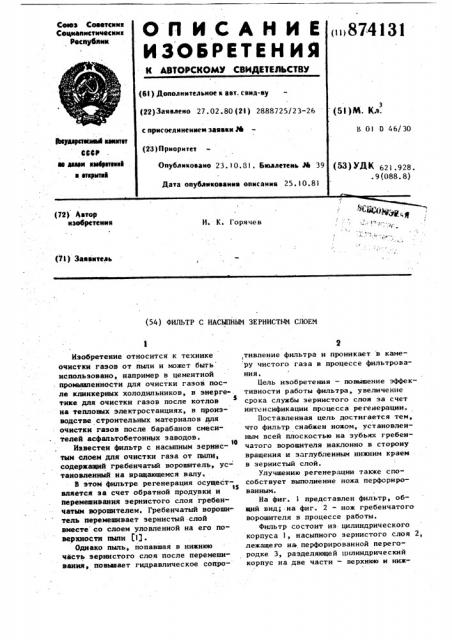

(72} Автор изебретенмя

И. К. Горячев (7!) Заявитель (54) ФИЛЬТР С НАСЫПНЫМ ЗЕРНИСТК41 СЛОЕМ

Изобретение относится к технике очистки газов от пыли и может быть использовано, например в цементной промышленности для очистки газов после клинкерных холодильников, в энерге-. тике для очистки газов после котлов на тепловых электростанциях, в производстве строительных материалов пля очистки газов после барабанов смесителей асфальтобетонных заводов.

Известен фильтр с насыпным зернистым слоем для очистки газа от пыли, содержащий гребенчатый ворошитель, установленный на вращающемся валу.

В этом фильтре регенерация осущест1S вляется sa счет обратной продувки и перемешивания зернистого слоя гребенчатым ворошителем. Гребенчатый ворошитель перемешивает зернистый слой вместе со слоем уловленной на его поверхности ныли (13.

Однако пыль, попавшая в нижнюю часть зернистого слоя после перемешиваиия, повышает гидравлическое сопро,тивление фильтра и проникает в камеру чистого газа в процессе фильтрования.

Цель изобретения — повышение эффективности работы фильтра, увеличение срока службы зернистого слоя эа счет интенсификации процесса регенерации.

Поставленная цель достигается тем, что фильтр снабжен ножом, установленным всей плоскостью на зубьях гребенчатого ворошителя наклонно в сторону вращения и эаглубленным нижним краем в зернистый слой.

Улучшению регенерации также способствует выполнение ножа перфорированным.

На фиг. 1 представлен фильтр, общий вид; на фиг ° 2 — нож гребенчатого ворошителя в процессе работы.

Фильтр состоит из цилиндрического корпуса 1, насыпного зернистого слоя 2, лежащего на перфорированной перегородке 3, разделяющей цилиндрический корпус на две части - верхнюю и ниж8741 31

Формула изобретения

3 нюю, бункера 4 с патрубком 5, соединительной трубы 6 и гребенчатого ворошителя 7 с установленным на его

-зубьях заглубленным в зернистый слой ножом 8, Принцип действия фильтра заключается в следующем.

Запыленный газ через патрубок 5 тангенциально подается в бункерную часть, раскручивается и, частично ос- 0 вобожденный от крупных частиц пыли, через соединительную трубу 6 проходит к насыпному зернистому слою. Проходя через зернистый слой газ очищается и выбрасывается в .атмосферу.

После достижения определенного, заранее заданного, сопротивления зернистого слоя фильтр включается на регенерацию. Поток газа идет в обратном направлении и продувает зернистый слой.

Гребенчатый ворошитель перемешивает слои, способствуя выдуванию частиц пыли. В процессе перемешивания верхний слой, наиболее насыщенный пылью, срезается ножом 8..Скользя по ножу 8 срезанный слой поднимается и сбрасывается обратно на поверхность. В процессе подъема по ножу и сбрасывания, срезанный слой продувается потоком газа. 4

Внедрение изобретения позволит уменьшить пылевые выбросы, снизить гидравлическое сопротивление и повысить долговечность работы фильтра.

l . .Фильтр с насыпным зернистым слоем для очистки газа от пыли, содержащий гребенчатый ворошитель, установленный на вращающемся валу, о тл и ч а ю шийся тем, что, с целью повышения эффективности очистки газа за счет улучшения регенерации, зернистого слоя, фильтр снабжен ножом, установленным всей плоскостью на зубьях гребенчатого ворошителя наклонно в сторону вращения и заглубленным нижним краем в зернистый слой.

2. Фильтр с насыпным зернистым слоемпоп. 1, отличающийся тем, что нож выполнен перфорированным.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1607671, кл. 50 Е 4/01, В О1 D 46/30 опублик. 08.11.73.
