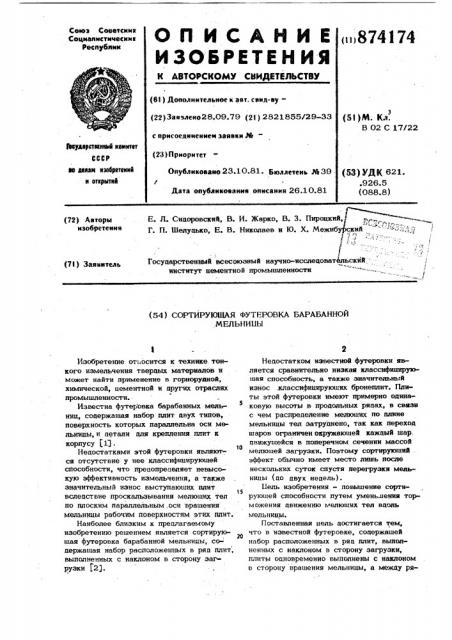

Реферат



Сотоз Советских

Социалистических республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ н лвтовсномт снидитильствт

««874174 (6l ) Дополнительное к авт. свмд-ву— (53)м. Кл.

В 02 С 17/22 (22) Заяэлеио28.09.79 (2) ) 2821855/29-33 с присоединением заявки И "

3Ъсуларстеекеые квинтет

СССР ав йелам изобретение к открытий (23) Приоритет

Опубликовано 23.10.81. Бюллетень %39

Дата опублмковаммя описания 26.10.81 (53) УДК, 621. .926 5 (088.8) Е. Л. Сидоровский, В. И. Жарко, В. 3. Пироцкий

Г. П. Шелуцько, Е. В. Николаев и Ю. Х. Межиб (72) Автори изобретения

Государственный всесоюзный научно-исследовательский: институт цементной промышленности (71) Заявитель (54) СОРТИРУЮЯАЯ ФУТРРОВКА БАРАБАННОЙ

МЕЛЬНИЦЫ

Изобретение относится к технике. тонкого измельчения тверцых материалов и может найти применение в горнорудной, химической, цементной и других отраслях промышленности.

Известна футеровка барабанных мель ниц, содержащая набор плит цвух типов, поверхность которых параллельна оси мельницы, и детали цля крепления плит к корпусу (Ц.

Недостатками этой футеровки являются отсутствие у нее классифипирующей способности, что предопределяет невысокую эффективность измельчения, а также значительный износ выступающих плит

15 вследствие проскальзывания мелющих тел но плоским параллельным.оси вращения мельницы рабочим поверхностям этих плит.

Наиболее близким к предлагаемому изобретению решением является сортирующая футеровка барабанной мельницы, со- держащая набор расположенных в ряд плит, выполненных с наклоном в сторону загрузки (2).

Нецостатмом известной футеровки является сравнительно низкая классифицируюшая способность, а также значительный износ .классифицируюших бронеплит. Плиты этой футеровки имеют примерно одинаковую высоты в продольных рядах, в связи с чем распределение мелющих по длине мельницы тел затруднено, так как переход шаров ограничен окружающей кажцый шар. движущейся в поперечном сечении массой мелющей загрузки. Поэтому сортируюший . эффект обычно имеет место лишь после нескольких суток спустя перегрузки мельницы (цо двух недель).

II ü изобретения - повышение сортируюшей способности путем уменьления торможения цвижению мелющих тел вцоль мельницы.

Поставленная цель достигается тем, что в известной футеровке, содержащей набор расположенных в ряц плит, выполненных с наклоном в сторону загрузки, плиты оцновременно выполнены с наклоном в сторону вращения мельницы, а межцу ря874174 дами наклонных плит установлены плиты с поверхностью, параллельной корпусу мельнипы. Кроме того, угол наклона рабочей поверхности плит в сторону загрузки соо ставляет 4-6, а в направлении вращения о мельницы -6-10 .

Наклон сортирующих нлит в сторону вращения мельницы способствует лучшему сцеплению мелющей загрузки с поверхностью футеровки, что обеспечивает оптимальную высоту подъема мелющих тел при сравнительно небольшой разниде в толщи- не плит разных типов, а также способст вует меньшему износу рабочей сортируюшей поверхности футеровки.

Установка между рядами классифипиру,юших бронеплит рядов плит с более низкорасположенной поверхностью, параллельной корпусу мельницы, способствует более свободному перемещению классифицируемых мелющих тел по длине мельнипы при ее работе, так как при такой раскладке плит на,поверхности футеровки образуются продольные проходы для мигрирующих под действием сортирующих воздействий мелющих тел.

На фиг. 1,2.и 3 изображены участки футеровки мельницы и .плиты с сортируюшей и цилиндрической рабочей поверхностью соответственно. Футеровка выполнена из резины, в связи с чем конструкпия ее более сложна по сравнению с футеровкой, содержащей стальные бронеплиты.

Футеровка включает пилиндрические плиты 1. с продольными боковыми вырезами 2, образующими пазы, в которых размещены сортирующие бронеплиты 3 с наклонной в сторону загрузочного отверстия и в сторону вращения:мельниц плоской рабочей поверхностью 6. Футеровка крепится к корпусу планками 4 и болтами 5.

Наклон граней 6 в сторону вращения составляет cL =6-10 и к загрузочной чаоо ти мельницы — fb =4-6 .

- o

При вращении мельницы выступающие

45 над поверхностью цилиндрических плит 1 классифицирующие плиты 3 взаимодействуют с мелющей загрузкой гранями 6 и увлекают последнюю на определенную высоту, после чего осуществляется сбрасывание мелющих тел íà нижележащую ша50 ро-материальную загрузку в зону, rae происходит измельчение материала.

Вследствие наклона поверхности 6 классифицирующих плит 3 в сторону вуФщения мельнипы встреча этих участков по- 55 верхности с шарами происхоцит ноц углом, близким к оптимальным условиям работы футеровки с точки зрения захвата шаров и износа футеровки. Внешняя поверхность плит 1 защищена от износа выступающими частями сортирующих бронеплит 3, частота установки которых и высота Iloдбираются исходя иэ этого условия и обеспечения достаточной энергии подающих шаров.

Установка цилиндрических бронеплит продольными рядами между рядов выступающих сортирующих плит обеспечивает повышение сортирующего эффекта эа счет " облегчения выхода шаров разного размера по рядам цилиндрических плит в начало и конед мельнипы.

Ввиду того, что высота рабочей поверхности 6 каждой классифицируюшей плиты на всем протяжении ее длины неодинакова, энергия, сообщаемая ею мелющим телам, и скорость .движения последних в поперечном сечении мельницы по длине плиты будут меняться. Такой режим работы мелющей загрузки способству ет. не только сортировке мелющих тел, но и увеличению трения, как между мелющими телами, так и внутри слоя размалываемого матерала, что интенсифицирует процесс измельчения.

Формула изобретения

1. Сортирующая футеровка барабанной мельнииы, содержащая набор расположенных в ряд плит, выполненных с наклоном в сторону загрузки, о т л и ч а ю— ш а я с я тем, что, с целью повышения сортируюшей способности путем уменьшения торможения движению мелющих тел вдоль Мельницы, плиты одновременно выполнены с наклоном в сторону вращения мельницы, а между рядами наклонных плит установлены плиты с поверхностью, параллельной корпус мельницы.

2. Футеровка по п. 1, о т л и ч а ющ а. я с я тем, что угол наклона рабочей поверхности плит в сторону загрузки соо ставляет 4-6, а в направлении вращения мельницы — 6-10 . о

Источники информапии, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 182613, кл. В 02 С 17/22, 1966.

2. Патент Англии, кл. В 2А, 1972.
