Реферат



Союз Советский

Социалистических

Республнк

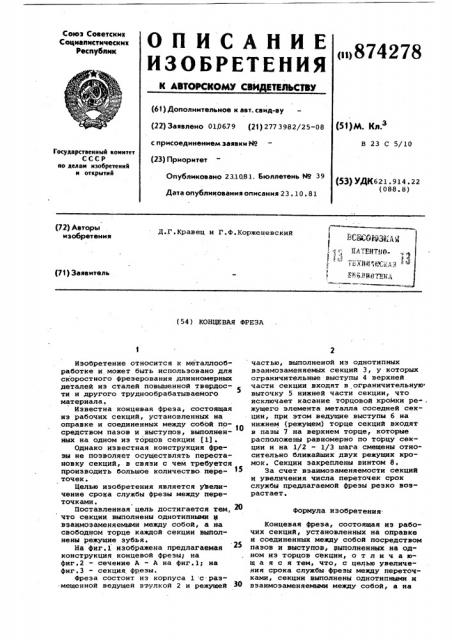

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ

?n?874278 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.0679 (21) 277 3982/25-08 с присоединением заявки ¹ (23) Приоритет

Опубликовано 23.1081. Бюллетень N9 39

Дата опубликования описания 23 . 10. 81 (51)М. Кл.з

В 23 С 5/10

Государственный комитет

СССР во делам изобретений и открытий (53) УДК621. 914. 22 (088. S) (72) Авторы изобретения

Д.Г. Кравец и Г.Ф. Корженевский (71) Заявитель (54 ) КОНЦЕВАЯ ФРЕЗА

Формула изобретения.

Изобретение относится к металлообработке и может быть использовано для скоростного Фреэерования длинномерных деталей из сталей повышенной твердости и другого труднообрабатываемого

5 материала.

Известна концевая фреза, состоящая из рабочих секций, установленных на оправке и соединенных между собой по- 10 средством пазов и выступов, выполненных на одном из торцов секции (1).

Однако известная конструкция фрезы не позволяет осуществлять перестановку секций, в связи с чем требуется производить большое количество переточек.

Целью изобретения является узеличение срока службы фреэы между переточками. поставленная цель достигается тем, 2О что секции выполнены однотипными у взаимозаменяемыми между собой, а на свободном торце каждой секции выполнены режущие зубья.

На фиг.1 изображена предлагаемая конструкция концевой фреэы1 на фиг.2 — сечение А - А на фнг.1; на фиг.3 — секция фрезы, Фреэа состоит из корпуса 1 с размещенной ведущей втулкой 2 и режущей частью, выполненой из однотипных вэаимозаменяемык секций 3, у которых ограничительные выступы 4 верхней части секции входят в ограничительную> выточку 5 нижней части секции, что исключает касание торцовой кромки ре-, жущего элемента металла соседней секции, при этом ведущие выступы 6 на нижнем (режущем) торце секций входят в пазы 7 на верхнем торце, которые расположены равномерно по торцу секции и на 1/2 " 1/3 шага смещены относительно ближайших двух режущих кромок. Секции закреплены винтом 8, 3а счет взаимозаменяемости секций и увеличения числа переточек срок службы предлагаемой фрезы резко возрастает.

Концевая фреэа, состоящая иэ рабочих секций, установленных на оправке и соединенных между собой посредством пазов и выступов, выполненных на одном из торцов секции, о т л и ч а ющ а я с я тем, что, с целью увеличе" яия срока службы фреэы между переточками, секции выполнены однотипными и взаимозаменяемыми между собой, а на

874278

Фиг.

Фиа 2

Фиа 5

Составитель Т.Герасимова

Техред М.Рейвес Корректор М.Шароши

Редактор О.Половка

Тираж 1151 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 9137/19.филиал ППП Патент, r. Ужгород, ул. Проектная, 4 свободном торце каждой секции выпол нены режущие зубья.

Источники информации, принятые во внимание при экспертизе

1. Дыкон A.Т. и др. Прогрессивный режущий инструмент в машиностроении.

Л., Машиностроение, 1972, с. 126, рис. 7 9.
