Электрический нагревательный прибор (патент 8744)
Электрический нагревательный прибор (патент 8744)
Показать все

Реферат



Класс 21h. 5

HATEHT HA ИЗОБРР д-цц:

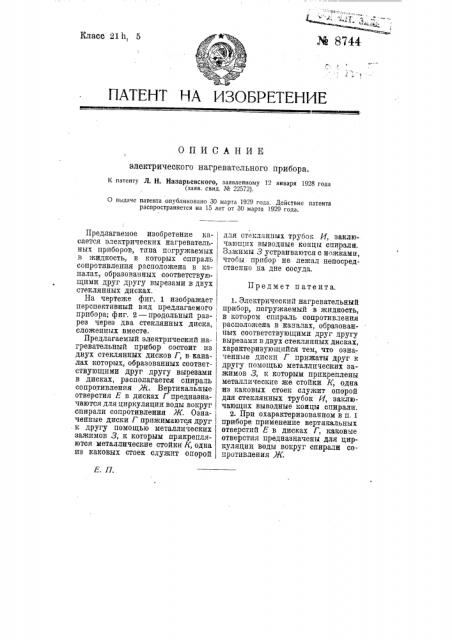

ОПИСАНИЕ электрического нагревательного прибора.

К патенту Л. Н. Назарьевского, заявленному 12 января 1928 года (заяв. свид. № 22572).

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от 30 марта 1929 года.

Предмет патента.

Е. П.

Предлагаемое изобретение касается электрических нагревательных приборов, типа погружаемых в жидкость, в которых спираль сопротивления расположена в каналах, образованных соответствующими друг другу вырезами в двух стеклянных дисках.

На чертеже фиг. 1 изображает перспективный вид предлагаемого прибора; фиг. 2 — продольный разрез через два стеклянных диска, сложенных вместе.

Предлагаемый электрический нагревательный прибор состоит из двух стеклянных дисков Г, в каналах которых, образованных соответствующими друг другу вырезами в дисках, располагается сйираль сопротивления Я<. Вертикальные отверстия Е в дисках Г предназначаются для циркуляции воды вокруг спирали сопротивления Ж. Означенные диски Г прижимаются друг к другу помощью металлических зажимов 3, к которым прикрепляются металлические стойки К, одна из каковых стоек служит опорой для стеклянных трубок И, заключающих выводные концы спирали.

Зажимы 3 устраиваются с ножками, чтобы прибор не лежал непосредственно на дне сосуда.

l. Электрический нагревательный прибор, погружаемый в жидкость, в котором спираль сопротивления, расположена в каналах, образован| ных соответствующими друг другу вырезами в двух стеклянных дисках, характеризующийся тем, что означенные диски Г прижаты друг к другу помощью металлических зажимов 3, к которым прикреплены металлические же стойки К, одна из каковых стоек служит опорой для стеклянных трубок И, заключающих выводные концы спирали.

2. При охарактеризованном в п. 1 приборе применение вертикальных отверстий Е в дисках I; каковые отверстия предназначены для циркуляции воды вокруг спирали сопротивления .Ж.
