Реферат



Союз Советскна

Соцналнстнческнх

Республик

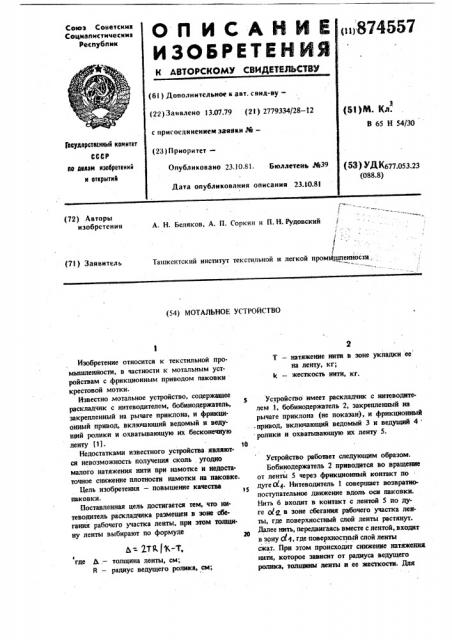

О и и С А и и Е ОЦ874557

ИЗОБРЕТЕНИЯ н лвтовскомю свидлвльствз (61) Дополнительное к авт. свнд-ву— (22) За" sëåíî 13.№79 (21) 2779334/28 !2 (51)М. 3(л.

В 65 Н 54/30 с присоединением заявки ¹вЂ”

Гвеударстинный комитет

СССР ао двлаи изобретений и открытий (28) Приоритет—

Опубликовано 23.10.81. Бюллетень №39

Дата опубликования описания 23.!0.8! (5З) ЙК677.053.23 (088.8) А. Н. Беляков, А. П. Соркин н П. Н. Рудовский (72) Авторы изобретения

Ташкентский институт текстильной и. легкой промь1шлештости (71) Заявитель (54) МОТАЛЪНОЕ УСТРОЙСТВО

Ь= ХТК Ъ"Т, Изобретение относится к текстильной промьпнленности, в частности к мотальным устройствам с .фрнкционным приводом паковки крестовой мотки.

Известно мотальное устройство, содержащее раскладчнк с нитеводителем, бобинодержатель, 5 закрепленный на рычаге приклона, к фрикционный привод, включающий ведомый и ведущий ролики и охватывающую их бесконечную ленту 111.

Недостатками известного устройства являются невозможность получения сколь угодно малого натяжения нити при намотке и недоста. точное снижение плотности намотки на паковке.

Бель изобретения — повышение качества !

5 паковкн.

Поставленная цель достигается тем, что нитеводнтель раскладчика размещен в зоне сбегания рабочего участка ленты, при этом толшину ленты выбирают по формуле б где Ь вЂ” толщина ленты, см; и — радиус ведушего ролика, см;

Т вЂ” натяжение нити в зоне укладки ее на ленту, кг;

k — жесткость нити, кг.

Устройство имеет раскладчик с нитеводителем 1, бобннодержатель 2, закрепленный на рычаге приклона (не показан), и фрикцнонный .привод, включающий ведомый 3 н ведущий 4

-ролики и охватывающую их ленту 5.

Устройство работает следующим образом.

Бобинодержатель 2 приводится во врашение от ленты 5 через фрикционный контакт по дугеЫ,1. Нитеводитель 1 совершает возвратнопоступательное движение вдоль оси паковки.

Нить 6 входит в контакт с лентой 5 по дуге о/д. в зоне сбегаиня рабочего участка ленты, где поверхностный слой ленты растянут.

Далее нить, передвигаясь вместе с лентой, входит в зону CL y, где поверхностный слой ленты сжат. При этом происходит снижение натяжений шггн, которое зависит от радиуса ведущего ролика, толщины ленты и ее жесткости. Дпя

Ь= 2TR (К-Т.

Составитель E. Агаян

Техред А. Ач

Корректор С. Шекмар

Редактор Г. Кацалап

Тираж 601

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Заказ 9232/33

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 получения нулевого натяжения нити толщину ленты выбирают по формуле

Изобретение позволяет значительно снизить плотность намотки, азначит,,и улучшить проницаемость наковки растворами при ее последующей обработке, что ведет к повышению производительности труда в крашении и качества крашеной пряжи.

Формула изобретения

Мотальное устройство, содержащее раскладчик с нитеводителем, бобинодержатель, закрепленный на рычаге приклона, и фрикционный

874557 4 привод, включающий ведомый и ведущий ролики и охватывающую их бесконечную ленту, о т л и ч а ю щ е е с я тем, что, с целью повышения качества паковки, нитеводитель раскладчика размещен s зоне сбегания рабочего участка ленты, при этом толщину ленты . выбирают по формуле где Ь вЂ” толщина ленты, см;

Я вЂ” радиус ведущего ролика, см;

Т вЂ” натяжение нити в зоне укладки ее на ленту, кг;

k — жесткость нити, кг, 15

Источники информации, принятые во внимание при экспертизе

1. Патент Японии У 5319441, кл, 43 О 11, В 64 H 54/42, 1978..
