Реферат



Сеез Севетскии

Социалистических

Ресеублик

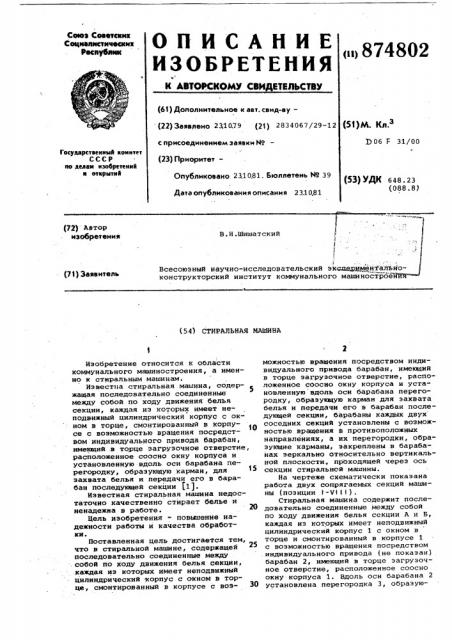

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТО .СКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 231079 (21) 2834067/29-12 (St) М. КЛ.

+ ц/

Ф с присоединением заявки ¹ (23) Приоритет330 F 31/00

Государственный «омктет

СССР пе дмвн кзобретеннй я етнрытня

Опубликовано 23.10.81. Бюллетень М 39 (53) УДК б48.23 (088.8) Дата опубликования описания 23.1081

В.Н.Шишатский

1

J

Всесоюзный научно-исследовательский экацарцменталЬноконструкторский институт коммунального машиностроенйл(72) Автор изобретения (71) Заявитель (54) СТИРАЛЬНАЯ МАШИНА

Изобретение относится к области коммунального машиностроения, а именно к стиральным машинам.

Известна стиральная машина, содержащая последовательно соединенные между собой по ходу движения белья секции, каждая иэ которых имеет неподвижный цилиндрический корпус с окном в торце, смонтированный в корпусе с возможностью вращения посредством индивидуального привода барабан, имеющий .в торце загрузочное отверстие, расположенное соосно окну корпуса и установленную вдоль оси барабана перегородку, образующую карман, для захвата белья и передачи его в барабан последующей секции (1).

Известная стиральная машина недостаточно качественно стирает белье и ненадежна в работе. 20

Цель изобретения - повышение надежности работы и качества обработки.

Поставленная цель достигается тем, что в стиральной машине, содержащей последовательно соединенные между .собой по ходу движения белья секции, каждая иэ которых имеет неподвижный цилиндрический корпус с окном в торце, смонтированный в корпусе с воз- З0 можностью вращения посредством индивидуального привода барабан, имеющий в торце загрузочное отверстие, расположенное соосио окну корпуса и установленную вдоль оси барабана перего" родку, образующую карман для захвата белья и передачи его в барабан последующей секции, барабаны каждых двух соседних секций установлены с возможностью вращения в противоположных направлениях, а их перегородки, образующие карманы, закреплены в барабанах зеркально относительно вертикальной плоскости„ проходящей через ось секции стиральной машины.

На чертеже схематически показана работа двух сопрягаемых секций машины (позиции I-VII/).

Стиральная машина содержит последовательно соединенные между собой по ходу движения белья секции A и Б, каждая из которых имеет неподвижный цилиндрический корпус 1 с окном в торце и смонтированный в корпусе 1 с возможностью вращения посредством индивидуального привода (не показан) барабан 2, имеющий в торце загрузочное отверстие, расположенное соосно окну корпуса 1. Вдоль оси барабана 2 установлена перегородка 3, обраэую874802 щая карман 4 для захвата белья и передачи его в барабан последующей секции. Перегородки 3, образующие карманы 4, закреплены в барабанах 2 зеркально ЪтноситеЛьно вертикальной плоскости проходящей через ось секЦии машины.

Внутренние барабаны 2 стиральных секций A и Б вращаются индивидуальныии приводами в противоположных на-, правлениях, на позициях I u II показан момент, когда карман 4 барабана

2 приближается к моюшей ванне с бельем. На позициях I!Iи !Ч изображен захват карманами белья в сопрягаемых секциях, а на позициях V u

VI - его подъем. 15

На позициях V I и V I I I показан момент, .когда белье, будучи поднятым, падает. вновь в моющую ванну. Таким образом, происходит процесс обработки . белья во всех стиральных секциях ма- щ шины. Благодаря разному направлению вращения цилиндрического корпуса 1 и барабана 2 сопрягаемых стиральных секций и соответствующей установке перегородок 3 в барабанах, закручивание белья в жгуты исключается, что обеспечивает повышение качества стирки белья на 5-7% и производительности стиральной установки на 10-15% (за счет сокращения продолжительности стирки и полоскания белья). ЗО

Формула изобретения

Стиральная машина, содержащая последовательно соединенные между собой по ходу. движения белья секции, каждая иэ которых имеет неподвижный цилиндрический корпус с окном в торце, смонтированный в корпусе с воэможностью вращения посредством индивидуального привода барабан, имеющий в торце загрузочное отверстие, расположенное соосно окну корпуса и установленную вдоль оси барабана перегородку, образующую карман для захвата белья и передачи его в барабан последующей секции, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности работы и качества обработки белья, барабаны каждых двух соседних секций установлены с возможностью вращения в противоположных направлениях, а их перегородки, образующие карманы, закреплены в, барабанах зеркально относительно вертикальной плоскости, проходящей через ось секции стиральной машины.

Источники информации, принятые во внимание при экспертизе

1. Патент С!!И . Р 4156358, кл. 68-27, 19.05.1979.

874802

Тираж 488 Подписное

ВНИИПИ Государственного комитета СССР по делам. изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 9269/45

Филиал ППП Патент, г..ужгород, ул. Проектная, 4

Составитель Ю. Смоляков

Редактор Н. Пушненкова ТехредМ.Рейвес Корректор A- Ференц
