Реферат

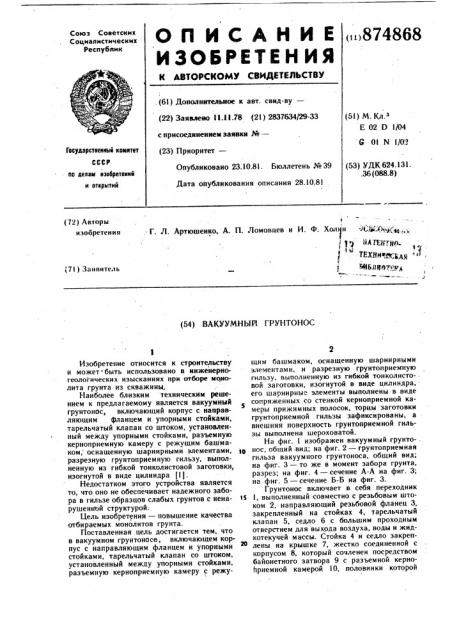

О П И С А Н И Е (1874868

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлеео il! Л l.78 (21) 2837634 29-33 с присоединением заявки №вЂ” (23) Приоритет— (5l) М. Кл.з

Е 02 D 1 04 0 Ol N !/02

Госудорстееееь!й кометет (53) УДК 624.131..36 (088.8) Опубликовано 23.10.81. Бюллетень № 39

Дата опубликования описания 28.!0.81 ео uenas нзобретееей и открытий

- г л вртююекко, A. tl. ломовиев к и. Ф. хов1в:юкю д, ;: „, 11 е !!йТЕьТ)1

ТЕХ!тщ!у и „„3, ВИБО!!ф -тед

J (72) Авторы изобретения (7l ) Заявитель (54) ВАКУУМНЫЙ ГРУНТОНОС

Изобретение относится к строительству и может быть использовано в ииженерногеологических изысканиях при отборе монолита грунта из скважины, Наиболее близким техническим решением к предлагаемому является вакуумный грунтонос, включающий корпус с направляющим фланцем и упорными стойками, тарельчатый клапан со штоком, установленный между упорными стойками, разъемную керноприемную камеру с режущим башмаком, оснащенную шарнирными элементами, разрезную грунтоприемную гильзу, выполненную из гибкой тонколистовой заготовки, изогнутой в виде цилиндра !1).

Недостатком этого устройства является то, что оно не обеспечивает надежного забора в гильзе образцов слабых грунтов с ненарушенной структурой:

Цель изобретения — повышение качества отбираемых монолитов грунта.

Поставленная цель достигается тем, что в вакуумном грунтоносе, включающем корпус с направляющим фланцем и упорными стойками, тарельчатый клапан со штоком, установленный между упорными стойками, разъемную керноприемную камеру с режущим башмаком, оснащенную шарнирными элементами, и разрезную грунтоприеьгную гильзу, выполненную из гибкой тонколистовой заготовки, изогнутой в виде цилиндра, его шарнирные элементы выполнены в виде сопряженных со стенкой керноприемной камеры прижимных полосок, торцы заготовки грунтоприемной гильзы зафиксированы, а внешняя поверхность грунтоприемной гильзы выполнена шероховатой.

На фиг. 1 изображен вакуумный грунто- . нос, общий.вид; на фнг. 2 — грунтоприемная гильза вакуумного грунтоноса, общий вид; иа фиг. 3 — то же в момент забора грунта, разрез; на фиг. 4 — сечение А-А на фиг. 3; на фнг. 5 — сечение Б-Б на фиг. 3.

Грунтонос включает в себя переходник

15 1, выполненный совместно с резьбовым штоком 2, направляющий резьбовой фланец 3, закрепленный на стойках 4, тарельчатый клапан 5, седло б с большим проходным отверстием для выхода воздуха, воды и жидкотекучей массы. Стойка 4 и седло закреп о лены на крышке 7, жестко соединенной с корпусом 8, который сочленен посредством байонетного затвора 9 с разъемной керно6риемной камерой 10, половинки которой

874868

Формула изобретения

Ъыполиекы совместно с разъемным режущими башмаком 11. Башмак 11 содержит прижк мные полоски 12, установленные на шарки рах в прорезях 13 с возможностью плотного прижима нижнего края грнутоприемной . гильзы 14 к внутренней поверхности керноприемной камеры 10. В башмаке 11 выполнены глухие гнезда 15 для специального ключа, используемого при разъеме байонетного затвора 9. Жестко закрепленные на внутренней, поверхности камеры 10 упорные полукольца 16 служат для фиксации верхнего края грунтоприемной гильзы 14 в полости грунтоноса.

Грунтоприемная гильза 14 выполнена из прямоугольной заготовки, вырезанной из материала, у которого одна сторона гладкая, а другая — шероховатая, например из ваминированной бумаги, используемой прк изготовлении мягкой оболочки для расфасовки молока. Соприкасающиеся по линии разреза торцы 17 изогнутой в виде цилиндра заготовки грунтоприемной гильзы 14 зафиксированы липкой лентой !8, наприМер марки ЛТ вЂ” 19.

Грунтонос работает следующим образом.

К месту отбора монолитов грунта тран: спортируют заранее нарезанные из ваминированной бумаги прямоугольные заготовки и рулон липкой ленты марки ЛТ вЂ” 19. Затем иэгибают заготовку в виде цилиндра водонепроницаемой гладкой стороной внутрь и фиксируют соприкасающиеся торцы 17 линии разреза заготовки липкой лентой IS c наружной и внутренней стороны. Изготовленную таким образом грунтоприемную гильзу !4 вставляют в одну из половинок разъемной керноприемной камеры 10 и фиксируют ее нижний край прижимными полосками 12.

Верхний торец гильзы !4 при этом упирает- ся в упорное полукольцо 16. После этого грунтоприемную гильзу 14 накрывают второй половинкой керноприемной камеры 10, собранный узел вводят в полость корпуса 8 грунтонбса и закрепляют его при помощи байонетного затвора 9. Посредством реэьбового штока 2 и резьбового направляющего фланца 3 открывают проходное отверстие седла 6 тарельчатого клапана 5, а затем переходник 1 грунтоноса соединяют с рабочей штангой буровой установки.

После указанных операций грунтонос опускают на забой скважины и производят его задавливание в грунт. При этом нижний торец корпуса 8 грунтоноса упирается в буртик разъемного режущего башмака 11, а столбик грунта, входящий в полость грунтоприемной гильзы 14, воздекствует на сопряженные ео стенками керноприемной камеры прижимные полоски 12 и надежно прижимает их вместе с нижним краем грунтоприемной гильзы 14 к внутренней поверхности керноприемной камеры 10. Гладкая внутренняя поверхность грунтоприемной гильзы 14 при этом снижает величину боко4 вого трения столбика грунта, входящего в полость гильзы 14, а шероховатая наружная поверхность гильзы 14 надежно сцеп. ляется со. стенкой керноприемной камеры !

О, ограничивая тем самым подвижку гильзы 14 в осевом направлении. Липкая лента

18, фиксирующая соприкасающиеся торцы . 17 заготовки 14 по линии разреза, ограничи-, вает подвижку. гильзы и монолита грунта в радиальном направлении., После заполнения полости грунтоприемной гильзы 14 грунтом с ненарушенной структурой тарельчатый клапан 5 прижимает к седлу 6, а затем производят отрыв моноли-. та грунта от массива вакуумным способом путем поднятия грунтоноса на поверхность..

Извлечение отобранного монолита грунта из керноприемной камеры 10 производят следующим образом.

В глухие гнезда 15 вводят штифты специального ключа, выполненного из двух полухомутов с рукоятками, и производят

20 разъем байонетного затвора 9, предварительно открыв клапан 5 грунтоноса. Затем из полости корпуса 8 извлекают разъемную керноприемную камеру 10 и разъединяют ее половинки, предварительно откинув прижимные полоски 12 от стенки камеры 10.

Образец грунта, находящийся в грунтоприемной гильзе 14, свободно берут в руки, зачищают ножом его торцы, парафинируют, упаковывают и отправляют в лабораторию на исследование. . эв Конструкция вакуумного грунтоноса позволяет уменьшить технологическое время на отбор монолита грунта из скважины, значительно повысить качество отбираемыхпроб и увеличить объем забираемого в гильзу грунта.

При использовании разрезных груитоприемных гильз, торцы прорезей которых фиксируются липкой лентой, обеспечивается удобство их транспортировки, так как на скважину доставляются малогабаритные тонколистовые заготовки прямоугольной формы, при этом повышается их сохранность от случайных повреждений при перевозке.

Вакуумный грунтонос, включающий корпус с направляющим фланцем и упорными стойками, тарельчатый клапан со штоком, 50 установленный между упорными стойками, разъемную керноприемную камеру с режущим башмаком, оснащенную шарнирными элементами, и разрезную грунтоприемную гильзу, выполненную из гибкой тонколистовой заготовки, изогнутой в виде цилиндра, отличающийся тем, что, с целью повышения качества отбираемых монолитов грунта, шарнирные элементы выполнены в

874868

Фиде сопряженных со стенкой керноприем«ой камеры прижимных полосок, торцы заготовки грунтоприемной гильзы зафиксированы, а внешняя поверхность грунтоприемной гильзы выполнена шероховатой.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 491073, кл. Е 02 0 1 04, 1973 (прототип).

874868

А-А

Фиг. g

0-0

Фиг.б HHnH i . Заказ 9275/49 Тираж 696 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
