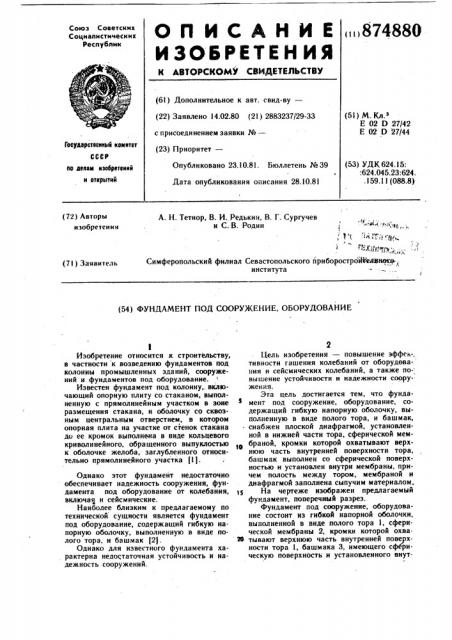

O ll И С А Н И Е 874880

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

* ъ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.02.80 (21) 2883237/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 02 D 27/42

Е 02 D 27/44

Гееударстаенама кематет (53) УДК 624.15:

:624.045.23:624. . I 59. l 1 (088.8) Опубликовано 23.10.81. Бюллетень № 39

Ф

Дата опубликования описания 28.10.81 по делам изобретений и открытий (72) Авторы изобретения

А. H. Тетиор, В. И. Редькин, В Г. Сургучев и С.В. Родин

l . I» (-%-ю .л,;т;: jo< с.. л

I Н, - >i q»

T °,l

» "l= у р

Симферопольский филиал Севастопольского йриборостроЖьюногв, института

J (71) Заявитель (54) ФУНДАМЕНТ ПОД СООРУЖЕНИЕ, ОБОРУДОВАНИЕ

Изобретение относится к строительству, в частности к возведению фундаментов под колонны промышленных зданий, сооружений и фундаментов под оборудование.

Известен фундамент под колонну,. включающий опорную плиту со стаканом, выполненную с прямолинейным участком в зоне размещения стакана, и оболочку со сквозным центральным отверстием, в котором опорная плита на участке от стенок стакана до ее кромок выполнена в виде кольцевого криволинейного, обращенного выпуклостью к оболочке желоба, эаглубленного относительно прямолинейного участка 11).

Однако этот фундамент недостаточно обеспечивает надежность сооружения, фундамента под оборудование от колебания, включая и сейсмические, Наиболее близким к предлагаемому по технической сущности является фундамент под оборудование, содержащий гибкую напорную оболочку, выполненную в виде полого тора, и башмак (2). 26

Однако для известного фундамента характерна недостаточная устойчивость и надежность сооружений.

Цель изобретения — повышение эффек-, тивности гашения колебаний от оборудова- ния и сейсмических колебаний, а также по-: вышение устойчивости и надежности сооруженич.

Эта цель достигается тем, что фундамент под сооружение, оборудование, содержащий гибкую напорную оболочку, выполненную в виде полого тора, и башмак, снабжен плоской диафрагмой, установленной в нижней части тора, сферической мембраной, кромки которой охватывают верхнюю часть внутренней поверхности тора, башмак выполнен со сферической поверхностью и установлен внутри мембраны, причем полость между тором, мембраной и диафрагмой заполнена сыпучим материалом.

На чертеже изображен предлагаемый фундамент, поперечный разрез.

Фундамент под сооружение, оборудование состоит иэ гибкой напорной оболочки, выполненной в виде полого тора 1, сферической мембраны 2, кромки которой охватывают верхнюю часть внутренней повеухности тора 1, башмака 3, имеющего сферическую поверхность и установленного внут874880

Формула изобретения

Составитель А.Миловидова

Редактор И. Юрковенкнй Текред А. Бойкас Корректор В. Бутяга Закаэ 9275 49 Тираж 696 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

I l3035, Москва, Ж-- 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ри мембраны 2, и плоской диафрагмы 4, установленной в нижней части тора !.

По оси мембраны 2 и башмака 3 выполнено отверстие 5, через которое полость меж-. ду тором 1, мембраной 2 и диафрагмой 4, заполняют сыпучим материалом 6. На башмаке 3 установлена колонна 7 или оборудование.

Установку предлагаемого фундамента осуществляют следующим образом.

На подготовленное основание устанав- 1о ливают оболочку 1 с присоединенными к ней мембраной 2 и диафрагмой 4. Затем внутри сферической мембраны устанавливают башмак 3. Оболочке тора 1 задают необходимое напорное давление и полость между тором, мембраной и диафрагмой заполняют сыпучим материалом 6. После этого на башмак 4 устанавливают колонну 7, оборудование.

Статическая работа предложенного фундамента осуществляется следующим образом. Исходя из расчетных параметров и нагрузок йа. фундамент в полости тора создают необходимое"давление, например, воздуха.

В рез льтуте. действия на предложенный фундамент:. вйешних колебаний в напорной оболотфвфвелфивается давление и она гибко деформируется с последующим быстрым и плавным гашением колебания, выравнива- . нием давления и восстановлением конструкции в исходное положение.

Использованием предлагаемого фундамента достигается возможность. в плавном гашении колебаний и восстановлении кон. струкции, сооружения в проектное положение, возможность контроля за изменением статических напряжений в конструкции, а также надежность эксплуатации сооружения в экстремальных условиях.

Фундамент под сооружение, оборудование, содержащий гибкую напорную оболочку, выполненную в виде полого тора, и башмак, отличающийся тем, что, с целью повышения эффективности гашения коле-. баний от оборудования и сейсмических колебаний, а также повышения устойчивости и надежности сооружения, он снабжен плоской диафрагмой, установленной в нижней части тора, сферической мембраной, кромки которой охватывают верхнюю часть внутренней поверхности тора, башмак выполнен со сферической поверхностью и установлен внутри мембраны, причем полость между тором, мембраной и диафрагмой заполнена сыпучим материалом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 675!39, кл. Е 02 D 27/42, 978.

2. Авторское свидетельство СССР № 580274, кл. Е 02 D 27/44, 1975.
