Реферат

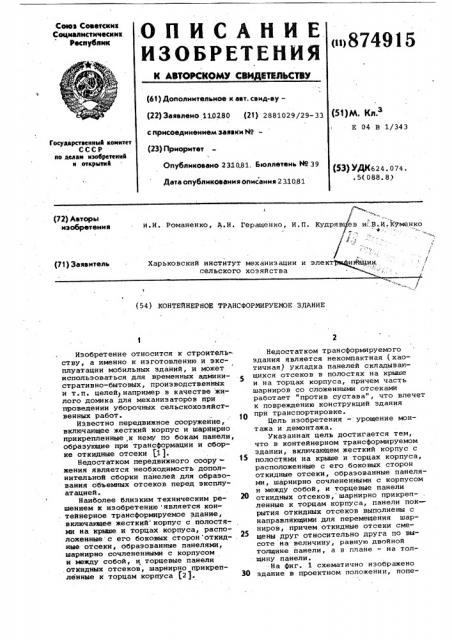

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистичвских

Рвслублик

К АВТОРСКОМУ СВИДЕТИНвСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 110280 (21) 2881029/29-33

51 М Kaý

Е 04 В 1/343 с присоединением заявки ¹â€”

Государственный комитет

СССР по леяам изобретений и открытий (23) Приоритвт

Опубликовано 231081. Бюллетень ЙЯ 39 (53) УДК624. 074. . 5(088. 8) Дата опубликования описания 2 310.81

3 / М

Й.И. Романенко, A.È. Геращенко, И. П. Кудряв ев и;.;В. И. Клименко

Харьковский институт механизации и элект иФЫ им. сельского хозяйства (72) Авторы изобретения (71) Заявитель (54) КОНТЕЙНЕРНОЕ ТРАНСФОРМИРУЕМОЕ ЗДАНИЕ

Изобретение относится к строитель ству, а именно к изготовлению и эксплуатации мобильных зданий, и может использоваться для временных административно-бытовых, производственных и т.п. целей1например в качестве жилого домика для механизаторов при проведении уборочных сельскохозяйственных работ.

Известно передвижное сооружение, включающее жесткий корпус и шарнирйо прикрепленные,к нему по бокам панели, образующие при трансформации и сборке откидные отсеки 1).

Недостатком передвижного сооружения является необходимость дополнительной сборки панелей для образования объемных отсеков перед эксплуатацией.

Наиболее близким техническим решением к изобретению является кон. тейнерное трансформируемое здание, включающее жесткий корпус с полостями на крыше и торцах корпуса, расположенные c его боковых сторон откидныЕ отсеки, образованные панелями, шарнирно сочлененными с корпусом и между собой, и торцевые панели .откидных отсеков, шарнирно прикрепленные к торцам корпуса (2).

Недостатком трансформируемого здания является некомпактная (хаотичная) укладка панелей складывающихся отсеков в полостях на крыше и на торцах корпуса, причем часть шарниров со сложенными отсеками работает "против сустава", что влечет к повреждению конструкций здания

10 при транспортировке

Цель изобретения - урощение монтажа и демонтажа.

Указанная цель достигается тем, что в контейнерном трансформируемом здании, включающем жесткий корпус с полостями на крыше и торцах корпуса, расположенные с его боковых сторон откидные отсеки, образованные панелями, шарнирно сочлененными с корпусом и между собой, и торцевые панели

20 откидных отсеков, шарнирно прикрепленные к торцам корпуса, панели пок— рытия откидных отсеков выполнены с направляющими для перемещения шарниров, причем откидные отсеки смещены друг относительно друra по высоте на величину, равную двойной толщине панели, а в плане — на толщину панели. .На фиг. 1 схематично изображено

З0 здание в проектном положении, попе874915 речное сечение; на фиг. 2 — то же, в транспортном положении; на фиг. 3план здания в транспортном положении.

Контейнерное трансформируемое здание включает жесткий корпус 1 и откидные отсеки 2, расположенные по боковым сторонам корпуса 1. Каждый откидной отсек 2 образован нижней панелью 3, боковой панелью 4, верхней панелью 5, сочлененными между собой и корпусом 1 шарнирами 6 и откидными торцевыми панелями 7, соеди-. ненными с корпусом 1 шарнирами 8.

Шарнины б расположены поочередно с внутренней и наружной сторон отсеков 2. Один из отсеков 2 образует с крышей корпуса 1 полость (в разрезе) путем смещения отсека вверх относительно корпуса и другого отсека на двойную толщину панели 4 или

5 отсека. Оба отсека 2 образуют с торцами корпуса 1 полости (в плане) путем смещения отсеков по подиагонально-противоположным сторонам относительно корпуса на толщину панели 7 отсека. Одна из панелей в каждом отсеке 2, например панель 5, снабжена направляющими 9 для перемещения шарниров 6 сочлененной с ней соответственно панели 4. Высота и ширина корпуса равны соответственно а и Ь, образуя поперечные размеры корпуса. Ширина нижней панели 3, высота боковой панели 4 и ширина верхней панели 5 равны соответственно с, d и е,образуя поперечные размеры отсеков.

Поперечные размеры корпуса 1 и отсеков 2 находятся в соотношениях

b=a+2d, c=a, d=a- d, e=a+d, где д — толщина панелей.

На площадке, оборудованной четырьмя рядами фундаментов, контейнер— ное трансформируемое здание устанавливается в проектное положение следующим образом. устанавливают здание корпусом 1 со сложенными на нем боковыми отсеками 2 на средние два ряда фундаментов. ЗахваТив за верхний конец боковую панель 4, поднимают и отводят в сторону от корпуса 1 пакет отсека, лежащий сверху (на фиг. 2 показано стрелкой I J, и затем отпускают его на соответствующий крайний ряд фундаментов. При этом пакет отсека 2 образует объемный

Трансформация здания из проектного положения в транспортабельное производится в обратной последовательности.

Здание может быть снабжено собст венными стойками-фундаментами или автомобильными шасси, размещенными под корпусом 1.

Предлагаемое контейнерное трансформируемое здание оберпечивает компактную (упорядоченную) укладку панелей отсеков и, следовательно, сохранность конструкции при сборке и разборке отсеков и при транспортировке.

20

30

Формула изобретения

Контейнерное трансформируемое здание, включающее жесткий корпус с полостями на крыше и торцах корпуса, расположенные с его боковых сторон откидные отсеки, образованные панелями, ширнирно сочлененными с корпусом и между собой, и торцевые панели откидных отсеков, шарнирно прикрепленные к торцам корпуса, отличающееся тем, что, с целью урощения монтажа и демонтажа, панели покрытия откидных отсеков выполнены с направляющими для перемещения шарниров, причем откидные отсеки смещены друг относительно друга по высоте на величину, равную двойной толщине панели, а в плане на толщину панели.

45

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Р 2049301, кл. Е 04 В 1/00, опублик. 1971.

2. Авторское свидетельство СССР

9 763542, кл. Е 04 В 1/343, 1978.

55 элемент в связи с поворотом панелей

3, 4 и 5 в шарнирах 6 и одновременным перемещением одного иэ шарниров

6 в направляющих 9. Аналогично устанавливают на фундаменты другой отсек 2 из осавшегося на крыше корпуса 1 пакета (на фиг. 2 показано стрелкой I1). Затем поворотом в шарнирах 8 закрывают последовательно отсеки 2 торцевыми панелями 7, начиная с тех из них, которые расположены снаружи корпуса 1 (на фиг. 3 показаны соответственно стрелками

Т и U).

874915 фиа1

Фи@3

Фив. Г
