Способ приготовления тампонажного раствора для крепления скважин

Способ приготовления тампонажного раствора для крепления скважин

Иллюстрации

Показать все

Реферат

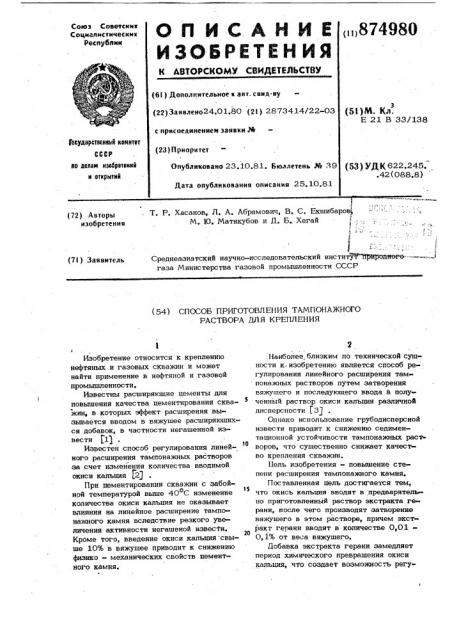

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 874980 (6I ) Дополнительное к авт. cBHll.-âó (22) Заявлеио24.01.80 (2т) 2873414/22-03 с присоединением заявки,% (53}M. Кл .

Е 21 В 33/138 государственный коинтет (23) Приоритет

Опубликовано 23.10.81. Бюллетень № 39 но делам нзобретеннй н открытнй (53 } УДК 622.245..42 (088.8) Дата опубликования описания 25. 10.81

Т. P. Хасанов, Л. А. Абрамович, В. С. Екшибаров, М. Ю. Матякубов и Д. Б. Хегай

Среднеазиатский научно-исследовательский институт"ЩЩйщттогэ-- — газа Министерства газовой промышленности СССР (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ПРИГОТОВЛЕНИЯ ТАМП ОНАЖНОГО

РАСТВОРА ДЛЯ КРЕПЛЕНИЯ

Изобретение относится к креплению нефтяных и газовых скважин и может найти применение в нефтяной и газовой промышленности.

Известны расширяющие цементы для повышения качества цементирования скважин, в которых эффект расширения вызывается вводом в вяжущее расширяющихся добавок, в частности негашенной извести 11 .

Известен способ регулирования линейто ного расширения тампонажных растворов за счет изменения количества вводимой окиси капьция Г21 °

При цементировании скважин с забойной температурой выше 40 С изменение

1S количестве окиси кальция не оказывает влияния на линейное расширение тампонажиого камня вследствие резкого увеличения активности негашеной извести.

Кроме того, введение окиси кальция свыше 10% в вяжущее приводит к снижению физико - механических свойств цементного камня, :Наиболее близким по технической сущности к изобретению является способ регулирования линейного расширения тампонаж»ых растворов путем затворения вяжущего н последующего ввода в полученный раствор окиси кальция различной дисперсности (3)

Однако использование грубодисперсной извести приводит к снижению седимен» тацион»ой устойчивости тампонажных растворов, что существенно снижает качество крепления скважин. цель изобретения — повышение стелени расширения тампонажиого камня.

Поставленная цель достигается тем, что окись кальция вводят в предваритель

»о приготовленный раствор экстракта герани, после чего производят затворение вяжущего в этом растворе, причем эксч ракт герани вводят в количестве 0,010,1% от веса вяжущего.

Добавка экстракта герани замедляет период химического превращения окиси кальция, что создает возможность регу874980 4 экстракта герани, а также видом вяжущего. Результаты экспериментов представлены в таблице. пирования линейного расширения тампонажных растворов для конкретных геолого - технических условий.

Другое отличие предлагаемого способа состоит в том, что для более эффективного блокирования расширяющейся добавки ее вводят непосредственно в воду затворения, в которой предварительно растворяют экстракт герани.

Пример. В. 150 мл воды раство- що рают 0,03 г экстракта герани, полученный раствор перемешивают в течении

60 мин, после чего добавляют s него окись кальпия (время гашения 3 мин).

Перемешивают суспенэию в течении 20 мин, s затем проиэводят эатворение тампонажного раствора, используя в качестве вяжущего цемент для "холодных скважин

Кувасайского завода в количестве 300 г.

Приготовленный тампонажный раствор име- 2р

7 ет плотность 1,81 г/см, растекаемость

3 о

24.см, начало схватывания при 50 С

80 мин. Линейное расширение измеряют набухометром типа МИНХ и ГП при 50 С о и нормальном давлении. 25

Подобным образом готовят шесть там-, понажных растворов, отличакецихся друг от друга содержанием в воде эатворения

Из таблицы видно, что при содержании в воде затворения экстракта герани в количестве 0,03 г (0,01% от веса вяжущего), О,15 r (0,05%), 0,3 г (0,1%) линейное расширение тампонажного paw вора составляет соответственно 3, 5, 8%.

При добавлении экстракта герани менее

0,03 r линейное расширение тампонажного камня отсутствует, а при содержа нин экстракта герани свыше 0,3 г, ввиду существенного увеличения сроков схватывания цементного раствора, линейное расширение становится нерегулируемым, Воспроизводнмость результатов была испытана на различных типа вяжущих, используемых для цементирования горячих и "холодных" скважин.

Применение предлагаемого способа регулирования линейного расширения тампонажных растворов на практике позволяет управлять расширением цементного камня в конкретных геолого — технических условиях и тем самым существенно повысить качество крепления скважин.

874980

Составитель В. Никулин

Редактор В. Данко Техред А.Савка Корректор Л. Бокшан

9283/54 Тираж 630 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж«35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Формула изобретения

Способ приготовления тампонажного. раствора для крепления скважин путем затворения вяжущего и последующего ввода в полученный раствор окиси кальция различной дисперсности, о т л и ч а юш и и с я тем, что, с целью повьппения степени расширения тампонажного камня, окись кальция вводят в предварительно приготовленный раствор экстракта герани, после чего производят затворение вяжущего в этом растворе, причем экстракт герани вводят в количестве 0,01 -

О,l от веса вяжущего, Ис точники информации, принятые во внимание при экспертизе

1. Булатов А. И. Тампонажные материалы и технология цементирования скважин. М., Недра", 1977, с. 260.

2. Данюшевский В. С. и др. Тампонажные цементы с большой величиной о расширения;Сб. "Новое в бурении", (Труды МИН и ГП), М., "Недра", 1970, вып. 96, с. 188.

3. Там же, с. 190 (прототип).
