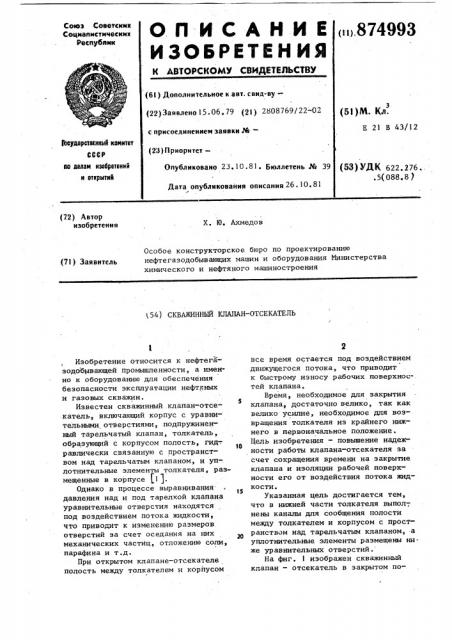

О Л И С А Н И Е ().874993
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсиин
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22)Заявлено15.06.79 (21) 2808769/22-02 (52)M. Кл.
Е 21 В 43/12 с присоединением заявки №вЂ”
)ооуааротвенный комитет
СССР ао делан изобретений н отняытнн (23) Приоритет— (53) УДК 622.276. . S(088. 8 ) Опубликовано 23. 10. 81 ° Бюллетень № 39
Дата опубликования описания 26 ° 10 81 (72) Автор изобретения
Х. 10 ° Ахмедов
Особое конструкторское бюро по проектированию нефтегазодобывающих машин и оборудования Министерства химического и нефтяного машиностроения (71) Заявитель
L 54) СКВАЖИННЫЙ КЛАПАН-ОТСЕКАТЕЛЬ
Изобретение относится к нефтегазодобь|вающей промышленности, а именно к оборудованию для обеспечения безопасности эксплуатации нефтяных и газовых скважин.
Известен скважинный клапан-отсекатель, включающий корпус с уравнительными отверстиями, подпружиненный тарельчатый клапан, толкатель, образующий с корпусом полость, гид-. равлически связанную с пространством над тарельчатым клапаном, и уплотнительные элементы толкателя, размещенные в корпусе f1 l.
Однако в процессе выравнивания давления над и под тарелкой клапана уравнительные отверстия находятся под воздействием потока жидкости, что приводит к изменению размеров отверстий за счет оседания на них механических частиц, отложению соли, парафина и т.д.
При открытом клапане-отсекателе полость между толкателем и корпусом все время остается под воздействием движущегося потока, что приводит к быстрому износу рабочих поверхнос-. тей клапана.
Время, необходимое для закрытия
5 клапана, достаточно велико, так как велико усилие, необходимое для возвращения толкателя из крайнего нижнего в первоначальное положение.
Цель изобретения — повышение надежности работы клапана-отсекателя за счет сокращения времени на закрытие клапана и изоляции рабочей поверхности его от воздействия потока жидкости, Указанная цель достигается тем, что в нижней части толкателя выпол-, нены каналы для сообщения полости между толкателем и корпусом с пространством над тарельчатым клапаном, а уплотнительные элементы размещены ниже уравнительных отверстий.
На фиг. 1 изображен скважинный клапан — отсекатель в закрытом по874993 ложении, общий вид; на фиг, 2 — то же, в момент выравнивания давления над и под клапаном, на фиг. 3 — то же; в открытом положении °
Скважинный клапан-отсекатель состоит из цилиндра 1, внутри которого размещен поршень 2. К цилиндру присоединены переводник 3 и муфта 4.
Переводник в свою очередь присоединен к корпусу клапана 5, который соединен с корпусом седла 6. В корпусе клапана 5 установлен тарельчатый клапан 7, прижатйй к седлу 6 пружинами кручения 8.
Поршень 2 удерживается в верхнем положении пружиной сжатия 9, предварительный ход которой ограничен толкателем 10, в нижней части которого выполнены каналы 11 для сообщения полости между толкателем и корпусом с пространством над тарельчатым клапаном.
Уплотнительные кольца 12 и 13, установленные соответственно в переводнике 3 и поршне 2, образуют гидрокамеру.
Поступление пластовой жидкости при закрытом отсекателе в гидрокамеру предотвращается уплотнительными манжетами 14, установленными между цилиндром 1 и переводником 3, а внутрь клапана — уплотнительными элементами
15-20.
Скважинный клапан-отсекатель работает следующим образом.
Под деиствием давления жидкости, поступающей через отверстие а переводника 3, поршень 2 начинает перемещаться, сжимая пружину 9. При этом уплотняющие элементы 16 и 17, расположенные на торце толкателя 10 отходят от соприкасающейся с ними по- верхности муфты 4. Благодаря этому открывается проход жидкости из пласта через отверстие б муфты 4, через кольцевой канал между корпусом седла 6 и толкателем 10, через каналы
11 на конце толкателя 10 в зону над тарельчатым клапаном 7. Таким образом, происходит быстрое выравнивание давления над и под тарельчатым клапаном 7. При дальнейшем движении поршня 2 вниз толкатель 10 после входа ф упирается в тарельчатый клапан, и таким образом давление над клапаном и под клапаном равны.
Происходит плавное открытие клапана, затем, двигаясь дальше, толкатель 10
5. упирается на корпус седла б и, проходя через уплотнитель 20, изолирует рабочую поверхность клапана и седло от воздействия потока жидкости (фиг.Э).
Закрытие клапана происходит следую10 щим образом.
При снятии давления жидкости, действующего на поршень 2 через отверстие а переводника 3, последний под. действием освобожденной пружины 9 и
15 давления пластовой жидкости, действующей на поршень 2 через отверстие
Д начинает двигаться вверх. При этом толкатель 10 освобождает тарельчатый клапан 7, и последний под действием
20 пружины кручения 8 и потока жидкости через отверстия д и г закрывает про- ход клапана-отсекателя.
Годовой экономический эффект от внедрения одного клапана-отсекателя в одной скважине составит примерно
2700 рублей.
Формула изобретения
Скважинный клапан-отсекатель, содержащий корпус с уравнительными отверстиями, подпружиненный тарельчатый клапан, толкатель, образующий с корпусом полость, гидравлически свя35 занную с пространством над тарельчатым клапаном, и уплотнительные элементы толкателя, размещенные в корпусе, отличающийся тем, что, с целью повышения надежности его
40 работы за счет сокращения времени на закрытие клапана и изоляции рабочей поверхности клапана от воздействия потока жидкости, в нижней части толкателя выполнены каналы для сообщения полости между толкателем и корпусом с пространством над тарельчатым клапан ном, а уплотнительные элементы размещены ниже уравнительных отверстий.
s0 Источники информации, принятые во внимание при экспертизе
1. Патент. США Ф 3799204, кл. 137-629, опублик. 1974.
874993
7 г
Фиа3
