1 (72) Авторы изобретения

С. М. Белышев и Г. А. Полиевский

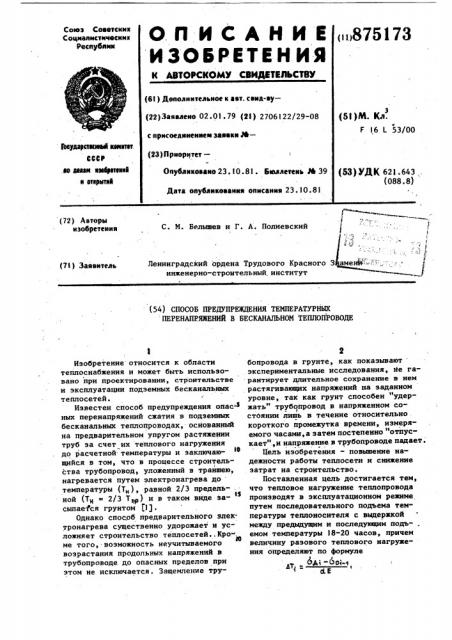

Ленинградский ордена Трудового Красного 3 инженерно-строительный институт (7!) Заявитель (54) СПОСОБ ПРЕДУПРЕЖДЕНИЯ ТЕМПЕРАТУРНЫХ ПЕРЕНАПРЯЖЕНИЙ В БЕСКАНАЛЬНОМ ТЕПЛОПРОВОДЕ

Изобретение относится к области теплоснабжения и может быть использовано прн проектировании, строительстве и эксплуатации подземных бесканапьных теплосетей.

Известен способ предупреждения олас- 5 ных перенапряжений сжатия в подземных бесканальных теплопроводах, основанный на предварительном упругом растяжении труб за счет их теплового нагружения до расчетной температуры и заключающийся в том, что в процессе строительства трубопровод, уложенный в траншею, нагревается путем электронагрева до температуры (Т„), равной 2/3 предельной (Ти = 2/3 Т ) и в таком виде заl5 сыпается грунтом (1).

Однако способ предварительного злектронагрева существенно удорожает и усложняет строительство теплосетей.,Кро.-. ме того, возможность неучитываемого возрастания продольных напряжений в трубопроводе до опасных пределов при этом не исключается. Защемление трубопровода в грунте, как показывают экспериментальные исследования, не гарантирует длительное сохранение в нем растягивающих напряжений на заданном уровне, так как грунт способен "удержать" трубопровод в напряженном соI стоянии лишь в течение относительно . короткого промежутка времени, измеряемого часами,а затем постепенно "отпускает".,и напряжение в трубопроводе падает.

Цель изобретения — повышение надежности работы теплосети и снижение затрат на строительство.

Поставленная цель достигается тем, что тепловое нагружение теплопровода производят в эксплуатационном режиме путем последовательного подьема температуры теплоносителя с выдержкой между предыдущим и последующим подь- . емом температуры )8-20 часов, причем величину разового теплового нагружения определяют по формуле *;- ;.«, 1= фЯ

8751

Формула изобретения

25

Составитель А. Старикова

Редактор В. Еремеева Техред А. Савка Корректор М. Иароши

Заказ 9299/64

Тираж 1009 Подписное

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 где Я вЂ” допустимое напряжение в маА1 териале трубопровода;

БО1-1 — остаточное или начальное напряжение в материале трубопровода; 5

 — модуль упругости;

4 — коэффициент теплового удлинения трубопровода.

Способ осуществляют следующим образом. 10

Заполняют вновь возведенный или вводимый в строй после ремонта холод-, ный трубопровод теплоносителем с температурой, создающей расчетный перепад.

Выдерживают трубопровод при достигнутой температуре в течение 18-20 ч.

Затем подают в трубопровод теплоноситель с более высокой температурой (с учетом расчетной температуры на- щ гружейия) и выдерживают при этой температуре в течение 18-20 ч.

Повторяют подачу теплоносителя с более высокой темйературой до дости жения расчетных температур теплоносителя в теплосети. При этом суточные колебания температур во время эксплуатации трубопровода не принимаются во внимание, так как их величина не превышает 40 С.

Использование указанного режима теплового нагружения подземного бесканального теплопровода позволяет исключить оласность возникновения в трубопроводе недопустимых напряжений осевого сжатия и необходимость расчета труб на эти напряжения (так как максимальные значения последних, независимо от длины, диаметра и сгепени за.щемления трубопровода в грунте, будут

73 4 определяться только величиной разового перепада температур), а также значительно увеличить протяженность пря-. молинейных между компенсаторами участков теплотрасс.

Способ предупреждения температурных перенапряжений в бесканальном теплопроводе, заключающийся в его тепловом нагружении до ресчетной температуры, о т л и ч а ю щ н и с я тем, что, с целью повышения надежности работы теплосети и снижения затрат на строительство, тепловое нагруженне теплопровода производят в эксплуатационном режиме путем последовательного подъема температуры теплоносителя с выдержкой между предыдущим и последующим подъемом температуры 18-20 ч, причем величину разового теплового нагружения определяют по формуле

Ьд1- о1гдебд; — допустимое напряженке в материале трубопровода;

60 — остаточное или начальное напряжение в материале трубопровода;

Š— модуль упругости; — коэффициент теплового удлинения трубопровода.

Источники информации, принятые во внимание при экспертизе

1. Eine Gesellschaft der Ernstromgruppe. Каталог фирмы "Ecopipe", Швеция, 1978, раздел "The Nocomp Sistern", с. 1-8 °
