Устройство для турбулизации потока

Устройство для турбулизации потока

Иллюстрации

Показать все

Реферат



Союз Соевтсиии

Сотаиалистичвсиии

Рвслублии

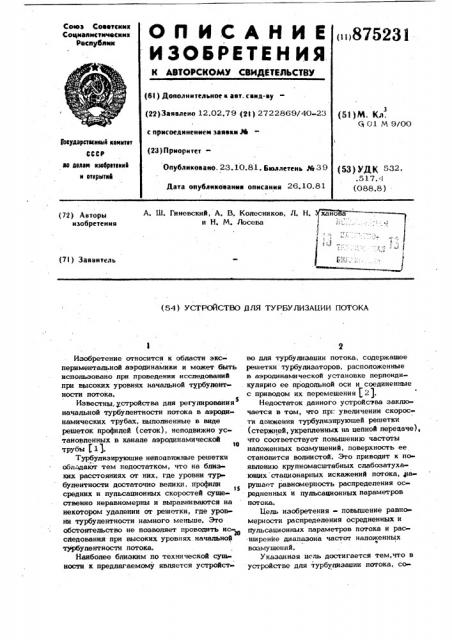

ОП ИСAНИЕ 875231

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. саид-ву (22)Заявлено 12.02.79 (23) 2722869/40-23 с присоединениеат заявки М (23) ПриоритетОпУбликовано, 23.10.81. Бтоллетень,Щ 39

Дата опубликования описания 26.10.81

{51) М. Кл.

Cj 01 М 9/00

Коеударетаеимй кеиитет

СССР ао делан иаабретеиий и открытий (53) УДК 532.517.:.! (088.8 ) А. Ill. Гиневский, А. В. Колесников, Л. Н. и H. М. Лосева (72) Авторы изобретения (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ТУРБУЛИЗАБИИ ПОТОКА

Изобретение относится к области экспериментальной аэродинамики и может быть использовано при проведении исследований при высоких уровнях начальной турбулентности потока.

Известны,, устройства для регулирования начальной турбулентности потока в аэродинамических трубах, выполненные в виде решеток профилей (сеток), неподвижно установленных в канале аэродинамической трубът (, 1).

Турбулнзирующие неноцвижные решетки обладают тем недостатком, что на близких расстояниях от них, где уровни турбулентности достаточно велики, профили

1$ средних н пульсационных скоростей существенно неравномерны и выравниваются на некотором удалении от решетки, где уровни турбулентности намного меньше. Это обстоятельство не позволяет проводить исследования при высоких уровнях начально турбулентности потока.

Наиболее близким по технической сущ ности к предлагаемому является устройство для турбулизации потока, содержащее решетки турбулизаторов, расположенные в аэродинамической установке перпендикулярно ее продольной оси и соединенные с приводом их перемещения $2).

Недостаток данного устройства заключается в том, что пр : увеличении скорости движения турбулнзирующей решетки (стержней, укрепленных на цепной переааче), что соответствует повышению частоты наложенных возмущений, поверхность ее становится волнистой. Это приводит к появлению крупномасштабных слабозатухающих стационарных искажений потока, нарушает равномерность распределения осредненных и пульсационных параметров потока.

Бель изобретения - повышение равно мерности распределения осредненных и пульсационных параметров потока и расширение диапазона частот наложенных возмущений.

Указанная цель достигается тем,что в устройстве для турбулизааии потока, со875231 дермиа ем решетки турбулизаторов, расположенные в аэродинамической установке перпендикулярно ее продольной оси и соединенные с приводом их перемешения, решетки турбулиэаторов:выполнены в видиух дисков с закрепленными на них тур» булиэаторами.

На фиг. 1 изображено устройство, обший вид; на фиг. 2 - то же, вид сверху.

Устройство содержит решетки турбулнзаторов, выполненные в виде двух дисков

1 и 2 с укрепленными на них турбулиэаторами 3 и 4. Плоскости дисков (решеток турбулиэаторов) 1 и 2 ориентированы перпендикулярно продольной оси аэроди намической установки 5, снабженной соплом 6 для формирования потока. Для ликвидации утечек воздуха решетки турбулизаторов заключены в герметичный кожух

7 и установлены в нем на подшипниковых опорах 8. Указанные решетки турбулиэаторов посредством клиноременных передач

9 соединены с приводом 1.0.

При работе устройства воздух, посту.паюший через аэродинамическую установ

; ку 5 и сопло 6,проходит через решетки турбулиэаторов, которые приводятся во . spameíèå ние от привода 10 посредством клийоременной передачи 9, причем турбулизаторы 3 и 4 частично перекрывают.поток и перемешаются в противоположных нацрав анравлеииях. что приводит к турбулиза ) ции потока, 4

При таком выполнении устройства обеспечивается высокая степень равномерностй распределения по сечению канала осредненных и пульсапионных характерно»

5 ти к потока, отсутствуют скосы потока и оказывается возможным регулирование в широких пределах интенсивности и мас штаба турбулентности, что достигается путем изменения скорости врашения и па-! О раметров турбулизаторов.

Формула изобретения

Устройство для турбулизации потока, содержашее решетки турбулиэаторов, рас положенные в аэродинамической установке перпендикулярно ее продольной оси и соединенные с .. приводом их перемешения,отличаюшеесятем, что, с келью повышения равномерности распределения осредненных и пульсапионных параметров потока и расширения диапазона частот наложенных возмушений, решетки турбулизаторов выполнены в виде двух дисков с закрепленными на них турбули25 р и.

Источники информации, принятые во внимание при экспертизе

1. Горлин С. М. Экспериментальная аэромеханика. М., Высшая школа, 1970, ЗО с. 200 204.

2. Авторское свидетельство СССР

% 563843, кл. G 01 М 9/00, 1975 (прототип).

875231 Фиа

Фис2

Состажтель В. Захарченко

Редактор В. Еремеева Техред А. Ач Корректор Г. Огар

Заказ 9322/67 . Тираж 910 Подлисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж38, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная. 4
