Устройство автоматического управления температурой в эксрудере

Устройство автоматического управления температурой в эксрудере

Иллюстрации

Показать все

Реферат

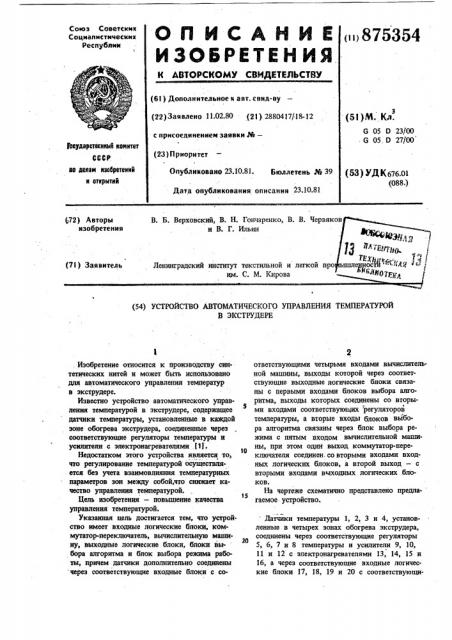

О П И С А Н И Е >875354

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)М. Кл.

G 05 0 23/00

G 05. 0 27/00 (22) Заявлено 11.02.80 (21} 2880417/-18-12 с присоединением заявки М—

РкудеретеанныИ комитет

СССР

А0 делам иаабретеиий и атирытий (23) Приоритет

Опубликовано 23.10.81. Бюллетень № 39

Дата опубликования описания 23 10 81 (53) УД К 676.01 (088.) (72) Авторы изобретения

В. Б. Верховский, В. Н. Гончаренко, В. В. Червяк и В. Г. Илыпт (71) Заявитель

Ленинградский институт текстильной и легкой про нм. С. М. Кирова (54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ

В ЭКСТРУДЕРЕ. Изобретение относится к производству синтетических нитей и может быль использовано для автоматического управления температур в экструдере.

Известно устройство автоматического управления температурой в экструдере, содержащее датчики температуры, установленные в каждой зоне обогрева экструдера, соединенные через соответствующие регуляторы температуры и усилители с электронагревателями (1}.

Недостатком этого устройства является то, что регулирование температурой осуществляется без учета взаимовлияния температурных параметров зон между собой,что снижает качество управления температурой.

Цель изобретения — повышение качества управления температурой.

Указанная цель достигается тем, что устройство имеет входные логические блоки, коммутатор-переключатель, вычислительную машину, выходные логические блоки, блоки выбора алгоритма и блок выбора режима работьт, причем датчики дополнительно соединены через соответствующие входные блоки с со2 ответствующими четырьмя входами вычислительной машины, выходы которой через соответствующие выходные логические блоки связаны с первыми входами блоков выбора алгоритма, выходы которых соединены со вторыми входами соответствующих регуляторов температуры, а вторые входы блоков выбора алгоритма связаны через блок выбора режима с пятым входом вычислительной машины, прн этом один выход коммутатор-переключателя соединен. со вторыми входами входных логических блоков, а второй выход — с вторыми входами выходных логических блоков.

На чертеже схематично представлено предла- гаемое устройство, Датчики температуры 1, 2, 3 и 4, установленные в четырех зонах обогрева экструдера, соединены через соответствующие регуляторы

5, 6, 7 и 8 температуры и усилители 9, 10, 1l и 12 с электронагревателями 13, 14, 15 и

16, а через соответствующие входные логические блоки 17, 18, 19 и 20 с соответствующи875354 4 входы выходных логических блоков 22, 23, 24 и 25. Одновременно на вторые входы логических блоков 22, 23, 24, 25 поступают сигналы с выхода коммутатора-переключателя 31. При одновременном наличии сигнала с выхода цифровой вычислительной машины 21 и сигнала с выхода коммутатора-переключателя 31 соответствующее логические блоки 22, 23, 24 и 25 выдает сигнал управления на первые входы блока 26, 27, 28 и 29 выбора алгоритма, Под действием этого сигнала к регуляторам S, 6, 7, 8 подключают дополнительные элементы блоков.26, 27, 28 и 29, образуя регуляторы с релейным, пропорциональным, пропорционально-интегральным законом управления с оптимальными коэффициентами закона управления. Выбор структуры закона управления осуществляют также в зависимости от режима работы системы, для чего сигнал с блока выбора режима работы 30 поступает с выхода блока 30 на вторые входы блока 26, 27, 28 и 29 выбора алгоритма. ми четырьмя входами вычислительной маши- : ны 21.

Выходы вычислительной машины 21 через соответствующие. выходные логические блоки

22, 23, 24 и 25 связаны с первыми входами блоков 26, 27, 28 и 29 выбора алгоритма выходы которых соединены со вторыми входами соответствующих регуляторов температуры 5, 6, 7 и 8. Вторые входы блоков 26,.

27, 28 и 29 выбора алгоритма связаны через блок

30 выбора режима с пятым входом вычислитель-: ной машины 21-, Один выход коммутаторапереключателя 31 соединен с вторыми входа ми блоков 17, 18, 19 и 20, а второй выход — с вторыми входами блоков 22, 23, 24 и 25.

Устройство работает следующим образом.

Сигналы с датчиков 1, 2, 3 и 4 температуры, пропорциональные истинной температуре в соответствующей зоне экструдера поступают в индивидуальные регуляторы 5, 6, 7 и 8 температуры. Сигналы управления, сформированные регулятором поступают на входы тиристорных усилителей 9, 10, 11 и 12, с выходами которых управляющий сигнал идет на соответствующие входы теплоэлектронагревателей 13, 14, 15 и 16. Одновременно сигналы с датчиков 1, 2, 3 и 4 температуры

/ поступают иа первые входы входных логичес-ких устройств 17, 18, 19 и 20 типа И .

На вторые входы входных логических устройств

17, 18, 19 и 20 поступают сигналы с коммутатора-переключателя 31. Коммутатор-переключатель И представляет собой устройство выдачи сигналов в определенной последовательности для последовательного подключения выходов датчиков 1, 2, 3 и 4 к входам цифровой управляющей машины 21. При наличии одновременно на входе входного логического устройства 17, 18, 19 и 20 сигнала с выхода коммутатбра-переключателя 31 и сигнала с 4О выхода датчика 1, 2, 3 и 4 на вход цифровой управляющей машины 21 поступает сигнал с соответствующего датчика температуры.

Сигналы, пропорциональные температуре в зонах 1, 2, 3 и 4 являются начальными усло- 45 виями для решения задачи оптимизации, алгоритм решения которой заложен в цифровой управляющей машине 21. В зависимости от режима работы экструдера и выбранного критерия оптимизации цифровая управляющая 50 машина 21 формирует сигнал управления блоками 26, 27, 28 и 29 выбора алгоритма (структуры и коэффициентов закона управления). Эта сигналы с выхода цифровой управляющей машины 21 поступают на первые 55

Формула изобретения

Устройство автоматического управления температурой в экструдере, содержащее датчики температуры, установленные в каждой зоне обогрева экструдера, соединенные через соответствующие регуляторы температуры и усилители с электронагревателями, о т л и ч а ющ е е с я тем, что, с целью повышения качества управления температурой, оно имеет " входные логические блоки, коммутатор, переключатель, вычислительную машину, выходные логические блоки, блоки выбора алгоритма и блок выбора режима работы, причем датчики дополнительно соединены через соответствующие входные логические блоки с соответствующими четыремя входами вычислительной машины, выходы которой через соответствующие выходные логические блоки связаны с первыми входами блоков выбора алгоритма, выходы которых соединены со вторыми входами соответствующих регуляторов температуры, а вторые входы блоков выбора алгоритма связаны через блок, выбора режима с пятым входом вычислительной машины, при этом один выход коммутатор-переключателя соединен со вторым входом входных логических блоков, а второй выход — с вторыми входами выходных логических блоков.

Источники информации, принятые во внимание при экспертизе

1. Голубев Г. А. и др, . Машина для формирования и приемки капроновых нитей, М., "Химия", 1977, с. 66-69.

875354

Составитель Н. Никольский .

Техред T.Ìàòî÷êà Корректор Л. Бокшан .

Редактор Г. Волкова

Филиал ППП "Патент",,г. Ужгород, ул. Проектная, 4

Заказ 9334/73 Тираж 943 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
