Реферат

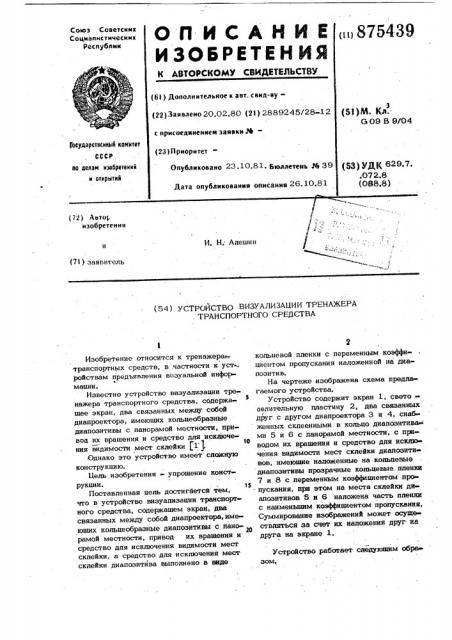

(и 875439

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свнд-ву(22) Занвлено 20.02.80 (21) 2889245/28-12 (53)М. Кл..

О09 В 9/04 с присоединением заявки М—

Гвоудэрстосииый конитет (23) Приоритет

СССР, до делон изобретений и открытий

Опубликовано 23 ° 10.81- Бюллетень .йе 39

Дата опубликования описания 26. 10.81 (53) Д (629.7. .072Я (068.8) (72) Автос изобретении

И. Н. Алешин (71) заявитель (54) УСТРОИСТВО ВИЗУАЛИЗАБИИ ТРЕНАЖЕРА. ТРАНСПОРТНОГО СРЕДСТВА

Изобретение относится к тренажера транспортных средств, в .частности к уст= ройствам предъявления визуальной инфорФ мации.

Известно устройство визуализации тренажера транспортного средства, содержа5 шее экран, два связанных между собой диапроектора, имвюших кольцеобраэные диапозитивы с панорамой местности, npusoa их вращения и средство дпя искпючег 10 ния видимости мест склейки 1

Однако это устройство HìååÒ сложную конструкцию.

Цепь изобретения - упрощение конструкции.

Поставленная цепь достигается тем, что в устройстве визуализации транспорт ного средства, содержащем экран, два связанных между собой диапроектора, имеющих копьцеобразные диапозитивы с панорамой местности, привод их вращения и средство дпя исключения видимости мест склейки, а средство дпя исключения мест склейки диапозитива выполнено в виде

2 кольцевой пленки с переменным коэффи» циентом пропускания наложенной на диапозитив.

На чертеже изображена схема предпа гаем ого устройства.

Устройство содержит экран 1, свето аелительную пластину 2, два связанных друг с другом диапроектора 3 и 4, снабженных скпеенными в кольцо диапозитива» ми 5 и 6 с панорамой местности, с приводом их вращения и средство для исклю чения видимости мест склейки диапозити вов, имеющие напоженные на кольцевые диапозитивы прозрачные кольцевые. пленки

7 и 8 с переменным коэффициентом пропускания, при этом на места склейки ди апозитивов 5 и 6 наложена часть ппенки с наименьшим коэффициентом пропускания, Суммирование иэображений может осуще ствпяться за счет их иапожения друг на друга на экране 1.

Устройство рабсл;ает следующим обрв» зом.

8754

Оператор на экране 1 наблюдает изображение, формируемое при помощи диапроекторов 3 и 4, связанных между собой, чем достигается синхронная работа их механизмов, обеспечивающих перемещение кольцевых диапозитивов 5 и 6 с круговыми панорамами местности. При этом диапозитивы расположены таким образом, что фррмируемые ими иэображения деталей па дшафта на экране 1 совпадают, а склей- 1о ки выполнены в разных местах.

При перемещении диапозитивов 5 и 6 в кадровых окнах диапроекторов 3 и 4 происходит одновременное перемещение напоженных на них прозрачных пленок 7 и 8 с переменным коэффициентом пропускания. При этом вследствие совпадения мест склейки диапозитивов 5 и 6 с наиболее оптически плотными частями пленок

7 и 8 соответственно при имитации изме- 2о иения направпения наблюдения по мере прибпижения линии визирования к месту склейки одного из диапозитивов происходит постепенное уменьшение светового потока соответствующего диапроектора и 25 увеличение светового потока другого диапроектора. При попадании места склейки в поле зрения вследствие высокой оптической плотности наложенной на место склейки прозрачной пленки световой по- Зо ток соответствующего диапроектора полностью перекрывается, чем исключается возможность наблюдения места склейки, Функция изменения коэффициента пропускания пленок 7 и .8 выбирается, исходя из условия постоянства суммарного светового потока диапроекторов 3 и 4 при перемещении диапозитивов 5 и 6.

Предлагаемое устройство обладает простой конструкцией и удобством пользования при работе с ним.

Формула изобретения

Устройство визуапизации тренажера транспортного средства, содержащее экран, два связанных между собой диапроектора, имеющих кольцеобразные диапозитивы с панорамой местности, привод их вращения и средство для исключения видимости мест склейки, о т л и ч а ю ш е е с я тем, что, с целью упрощения конструкций, средство дпя исключения видимости мест скпейки диапозитива выполнено в виде кольцевой пленки с переменным коэффициентом пропускания нацоженной на диапозитив.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 397958, кл. G 09 В 9/08, 197I
