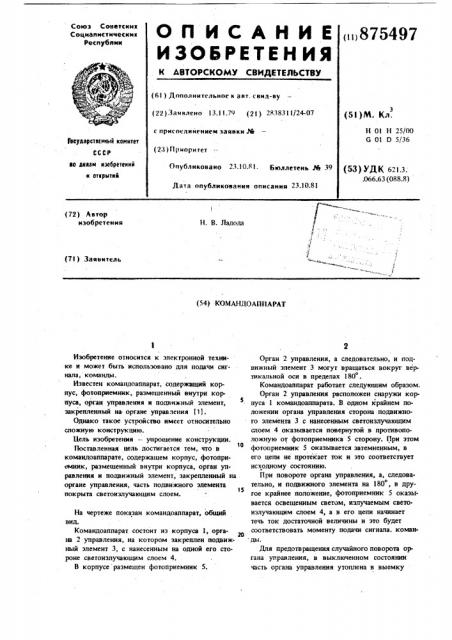

О П И С А Н И Е <„875497
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 13.11.7Ч (21) 2838311/24-07 (5I)M. Кл.
Н 01 Н 25/00
G Оl 0 5/36 с присоединением заявки №
Гоеударстееииь!й комитет
{28) Приоритет ао аеаам изобретений
«открытий
ОпУблмковано 23.10.81. Бтоллетеиь ¹ 39
jlaTa опубликования описания 23.10.81 (53) УДК 621,3. .066.63 (088.8) 1
Н. В. Лалода (72) Автор изобретения (71) Заявитель (54) КОМАНЛОАЛНАРАТ
Изобретение относится к электронной технике и может быть использовано для подачи сигнала, команды.
Известен командоаппарат, содержащий корпус, фотоприемник, размешенный внутри корпуса, орган управления и подвижный элемент, закрепленный на органе управления 11).
Однако такое устроиство имеет относительно сложную конструкцию.
Цель изобретения — упрощение конструкции.
Поставленная цель достигается тем, что в тО командоаппарате, содержащем корпус, фотоприемиик, раэмешеннын внутри корпуса, орган управления и поцвижный элемент, закрепленный на. органе управления, часть подвижного элемента
15 покрыта светоиэлучающим слоем.
На чертеже показан командоаппарат, общий вид.
Командоаппарат состоит нз корпуса 1, органа 2 управления, на котором закреплен подвижный элемент 3, с нанесенным на одной его схороне светоиэлучаюшнм слоем 4.
В корпусе размещен фотоприемннк 5.
Орган 2 управления, а следовательно, и подвижный элемент 3 могут вращаться вокруг вертикальной оси в пределах 180 .
Командоаппарат работает следующим образом.
Орган 2 управления расположен снаружи корпуса 1 командоаппарата. В одном крайнем положении органа управления сторона подвижного элемента 3 с нанесенным светоизлучающим слоем 4 окаэьгвается повернутой в противоположную от фотоприемника 5 сторону. При этом фотонриемник 5 оказывается затемненным, в его цепи не протекает ток и это соответствует исходному состоянию.
При повороте органа управления, а, следовательно, и подвижного элемента на 180, в другое крайнее ноложенне, фотоприемник 5 оказывается освещенным светом, излучаемым светоизлучающим слоем 4, а в его цепи начинает течь ток достаточной величины н это будет соответствовать моменту подачи сигнала, коман ды.
Для предотвращения случайного поворота ор. гана управления, в выключенном состоянии часть органа управления утоплена s выемку
875497
Составитель Т, Гроздова
Редактор T. Киселева Техред И.Астапов Корректор Г. Назарова
Заказ 9368/80 Тираж 787 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ПП!! "!!атент", г. Ужгород, ул, Проектная, 4 в верхней панели корпуса и, чтобы пояерпугь орган управления, его сначала иапо вылвннуть вверх.
Формула изобретения
Командоаппарат, содержащий корпус, фотоприемник, размещенный внутри корпуса, орган
4 управления и подвижный элемент, закрепленный на органе управления, о г л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, часть подвижного элемента покрыта светоизлу. чающим слоем, Источники информации, принятые во внимание при экспертизе
1. Патент США Р 3336482. кл. 250- 229, !
967.
