Устройство автоподстройки частоты

Устройство автоподстройки частоты

Иллюстрации

Показать все

Реферат

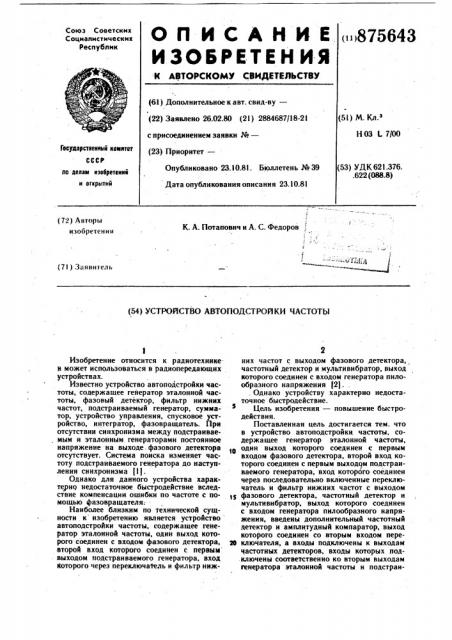

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()875643

{6!) Дополнительное к авт. свид-ву— (22) Заявлено 26.02.80 (21) 2884687/18-21 с присоединением заявки №вЂ”

5!)М Kaç

НОЗ L 7/00 (53) УДК 621.376..622 (088.8) Опубликовано 23. !0.81. Бюллетень № 39 до делам нэобретений и юткрмтий

Дата опубликования описания 23.! 0.81 (72) Авторы изобретения

К. А. Потапович и А. С. Федоров!

7l) Заявитель (54) УСТРОЙСТВО АВТОПОДСТРОЙ КИ ЧАСТОТ !

ГееУдарственкмл камлтет (23) Приоригег!

Изобретение относится к радиотехнике к может использоваться в радиопередающих устройствах

Известно устройство автоподстройки частоты, содержащее генератор эталонной частоты, фазовый детектор, фильтр нижних частот, подстраиваемый генератор, сумматор, устройство управления, спусковое устройство, интегратор, фазовращатель. При отсутствии синхронизма между подстраивае. мым и эталонным генераторами постоянное напряжение на выходе. фазового детектора отсутствует. Система поиска изменяет частоту подстраиваемого генератора до наступления синхронизма !1).

Однако для данного устройства характерно недостаточное быстродействие вследствие компенсации ошибки по частоте с помощью фазовращателя:

Наиболее близким по технической сущности к изобретению является устройство автоподстройки частоты, содержащее генератор эталонной частоты, один выход которого соединен с входом фазового детектора, второй вход которого соединен с первым выходом подстраиваемого генератора, вход

Которого через переключатель и фильтр нижних частот с выходом фазового детектора, частотный детектор и мультивибратор, выход которого соединен с входом генератора пило-. образного напряжения !2! .. . Однако устройству характерно недостаточное быстродействие.

Цель изобретения — повышение быстродействия.

Поставленная цель достигается тем. что в устройство автоподстройки частоты, содержащее генератор эталонной частоты, в один выход которого соединен с первым входом фазового детектора, второй вход которого соединен с первым выход9м подстраиваемого генератора, вход которого соединен через последовательно включенные переключатель и фильтр нижних частот с выходом

1 фазового детектора, частотный детектор и мультивибратор, выход которого соединен с входом генератора пилообразного напряжения, введены дополнительный частотный детектор и амплитудный компаратор, выход которого соединен со вторым входом пере20 ключателя, а входы подключены к выходам частотных детекторов, входы которых под.ключены соответственно ко вторым выходам генератора эталонной частоты и подстраи875643

Составитель В. Егорова

Реда кто р P. Цини ка Техред А. Бойкас Корректор М. Коста

Заказ 938Ц87 Тираж 99} Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I l3035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патента, г, Ужгород, ул. Проектная, 4 ваемого генератора, причем третий вход переключателя соединен с выходом генератора пилообразного напряжения.

На чертеже приведена структурная электрическая схема предлагаемого устройства.

Устройство содержит генератор 1 эталонной частоты, фазовый детектор 2, частотные детекторы 3 и 4, подстраиваемый генератор 5, амплитудный компаратор 6, переключатель 7, фильтр 8 нижних частот, мультивибратор 9, генератор 10 пилообразного напряжения.

Принцип работы устройства заключается в следующем.

При, отсутствии синхронизма между сигналами генератора 1 эталонной частоты и подстраиваемого генератора 5, когда их частоты находятся вне полосы захвата, вход управления подстраиваемого генератора 5 через переключатель 7 подключен к выходу генератора 10 пилообразного напряжения который совместно с мультивибратором входит в систему поиска частоты.

Когда частота подстраиваемого генератора 5 станет равна частоте генератора 1 эталонной частоты, на выходе компаратора 6 выделится сигнал, который, будучи приложенным к управляющему входу переклю- д чателя 7, заставит последний сработать, в . результате чего вход управления подстраиваемого генератора 5 будет отключен от выхода генератора 10 пилообразного напряжения и подключится к выходу фильтра 8 нижних частот, входящего в систему фазо- за вой автоподстройки частоты, которая в дальнейшем будет удерживать частоты подстраиваемого 5 и эталонного 1 генераторов в синхронизме.

Формула изобретения

Устройство автоподстройки частоты, содержащее генератор эталонной частоты, один выход которого соединен с первым входом фазового детектора, второй вход которого соединен с первым выходом подстраиваемого генератора, вход которого соединен через последовательно включенные переключатель и фильтр нижних частот с выходом фазового детектора, частотный детектор и мультивибратор, выход которого соединен со входом генератора пилообразного напряжения, отличающееся тем, что, с целью повышения быстродействия, в него введены дополнительный частотный детектор и амплитудный компаратор, выход которого со- . единен со вторым входом переключателя, а входы подключены к выходам частотных детекторов, входы которых подключены соответственно ко вторым выходам генератора эталонной частоты и подстраиваемого генератора, причем третий вход переключателя соединен с выходом генератора пилообразного напряжения:

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 501463, кл. Н 03 К 1 06, 24.04.74.

2. Акцептованная заявка Великобритании № 1281975, кл. Н3А, 19.07.72 (прототип)
