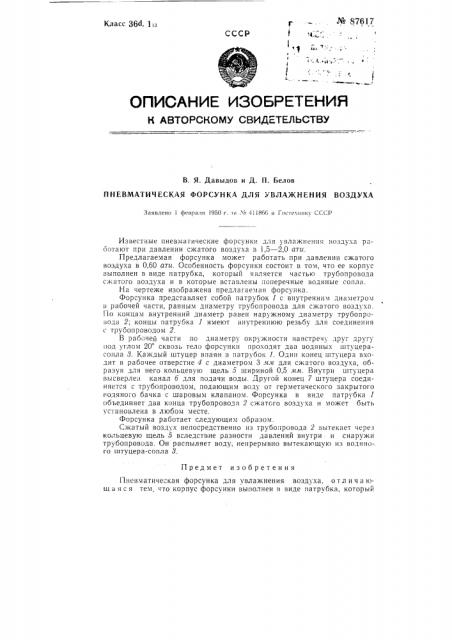

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Я. Давыдов и Д. П. Белов

ПНЕВМАТИЧЕСКАЯ ФОРСУНКА ДЛЯ УВЛАЖНЕНИЯ ВОЗДУХА

Заявлено февраля !950 г. а Л 4! !866 в Гостев",èêó СССР

Предмет изобретения

Пневматическая форсунка для увлажнения воздуха. о т л и ч а ющ а я с я тем, что корпус форсунки выполнен в виде патрубка, который

Известные пневматические форсунки для увлажнения воздуха работают при давлении сжатого воздуха в 1,5 — 2,0 ати, Предлагаемая форсунка может работать при давлении сжатого воздуха в 0,60 ати. Особенность форсунки состоит в том, что ее корпус выполнен в виде патрубка, который является частью трубопровода сжатого воздуха и в которые вставлены поперечные водяные сопла.

На чертеже изображена предлагаемая форсунка.

Форсунка представляет собой патрубок 1 с внутренним диаметром в раоочей части, равным диаметру трубопровода для сжатого воздуха.

По концам внутренний диаметр равен наружному диаметру трубопровода 2; концы патрубка 1 имеют внутреннюю резьбу для соединения с трубопроводом 2.

В рабочей части по диаметру окружности навстречу друг другу под углом 20 сквозь тело форсунки проходят два водяных штуцерасопла 3. Каждый штуцер впаян в патрубок I. Один конец штуцера входит в рабочее отверстие 4 с диаметром 3 .ия для сжатого воздуха, образуя для него кольцевую щель 5 шириной 0,5 ии. Внутри штуцера высверле канал б для подачи воды. Другой конец 7 штуцера соединяется с трубопроводом, подающим воду от герметического закрытого водяного бачка с шаровым клапаном. Форсунка в виде патрубка 1

«бьединяет два конца трубопровода 2 сжатсго воздуха и может быть установлена в любом месте.

Форсунка работает следующим образом.

Сжатый воздух непосредственно из трубопровода 2 вытекает через кольцевую щель 5 вследствие разности давлений внутри и снаружи трубопровода. Он распыляет воду; непрерывно вытекающу!о из водяного штуцера-сопла 8. № 87б17 является часть1о трубопровода сжатого воздуха и в котором вставлены поперечные водяные сопла, причем концы их введены в отверстия корпуса, имеющие диаметр больший, чем диаметр конца сопла, для возможности выпуска сжатого воздуха, в целях распыления воды.
