Устройство для крепления длинномерных нежестких деталей при обработке их в центрах

Устройство для крепления длинномерных нежестких деталей при обработке их в центрах

Иллюстрации

Показать все

Реферат

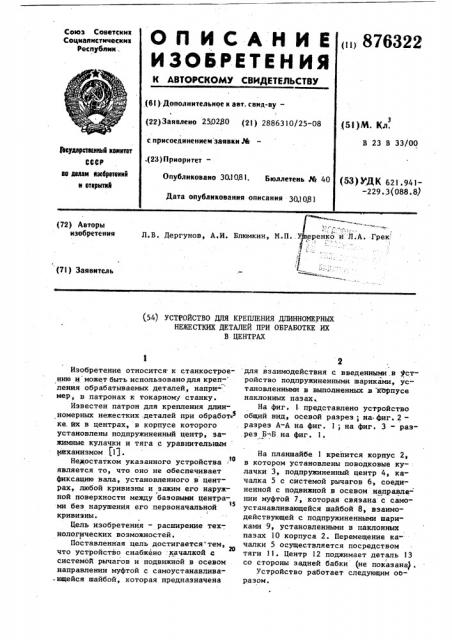

О П И С А Н И Е (,) 876322

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социапистическик

Республик: (61) Дополнительное к авт. свид-ву— ! (22)Заявлено 2502НО (2!) 2886310/25-08 (5!)М. Кл. с присоединением заявки № ,(23) Приоритет— в гз в зз/оо

3Ьеудвретвены)) квинтет

СССР аа делэм изобретений н етермткй (53) УДК 62).94)-229.3(088.8) Опубликовано 30.)081. Бюллетень № 40

Дата опубликования описания 30,1 08 ) (72) Авторы изобретения о и Л.А. Грек-

Л.В. Дергунов, А,И. Блюмкин, M.Ï.. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ. КРЕПЛЕНИЯ ДЛИННОИЕРНЫХ

НЕЖЕСТКИХ ДЕТАЛЕЙ ПРИ ОБРАБОТКЕ ИХ

В ЦЕНТРАХ

Изобретение относится. к станкостроению и может быть использовано для креп-" ления обрабатываемых деталей, например, в патронах к токарному станку.

Известен патрон для крепления длинномерных нежестких .деталей при обработ ке. йх в центрах, в корпусе которого установлены подпружиненный центр, зажимиые кулачки и тяга с уравнительным механизмом () .

Недостатком указанного устройства

tO является то, что оно не обеспечивает фиксацию вала, установленного в центрах, любой кривизны и зажим его наружной поверхности между базовыми центрами без нарушения его первоначальной

IS кривизны.

Цель изобретения — расширение тех-, нологических возможностей. !

Поставленная цель достигается тем, что устройство снабжено качалкой с системой рычагов и подвижной в осевом направлении муфтой с самоустанавлива-ющейся шайбой, которая предназначена

2 для взаимодействия с введенными в )устройство подпружиненными шариками, установленными в выполненных в корпусе наклонных пазах.

На фиг. 1 представлено устройство общий вид, осевой разрез; на фиг. 2— разрез А-А на фиг. 1; на фиг, 3 - разрез Б-Б.на фиг. 1.

На планшайбе 1 крепится корпус 2, в котором установлены поводковые кулачки 3, подпружиненный центр 4, качалка 5 с системой рычагов 6, соединенной с подвижной в осевом направлении муфтой 7, которая связана с самоустанавливающейся шайбой 8, взаимодействующей с подпружиненными шариками 9, установленными в наклонных пазах 10 корпуса 2. Перемещение ка" чалки 5 осуществляется посредством тяги 11. Центр 12 поджимает деталь 13 со стороны задней бабки (не показана), Устройство работает следующим ооразом, 876322

3 .Торсионный,вал 13 устанавливают через отверстие с шариками 9 в переднем подпружиненном центре 4 устройства и поджимают центром 12 задней бабки станка. 5

Включают двигатель (не показан), перемещают вдоль лысок .корпуса переднего. центра 4 качалку 5 с помощью вильчатой тяги 11, приводят в действие систему рычагов 6, которые, в свою оче- ip редь, проталкивают подвижную муфту 7,в направлении прижимной сферической самоустанавливающейся шайбы 8, фиксирующей под действием пружин шарики 9 к наружной поверхности вала 13 и закли 15 нивающей в исходном положении шари-, ки 9, образуя своеобразную опорную шейку вне зависимости от исходной кривизны заготовки вала 13

Предлагаемая конструкция устройства позволяет повысить качество обрабатываемых длинных нежестких валов без искажения их осн, устраняет необходимость правки торсионных валов пе4 ред проточкой, сокращйя трудоемкость обработки.

Формула изобретения

Устройство для крепления длинномерных нежестких деталей при обработке их в центрах, в корпусе которого установлены подпружиненный центр, эажим-. ные кулачки и тяга, о т л и ч а ющ е е с я тем, что, с целью расширения техйологическнх возможностей,устройство снабжено качалкой с системой рычагов и подвижной в осевом направлении муфтой с самоустанавливающейся шайбой, которая предназначена для вза-, имодействия с введенными в устройство подпружиненными mapHKaMH, установленными в. выполненных в корпусе наклонных пазах.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 605697, кл. В 23 В 33/00, 1976 (прототип) .

876322

Составитель А. Андриеиов

Редактор Н. Бушаева Техред М-Надь Корректор В. Синицкая.

Заказ 9451/13 Тираж 1151 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород,.ул. Проектная, 4
