Устройство для резки материалов
Иллюстрации
Показать всеРеферат
Союз Соввтскнк
Социалистических
Республик

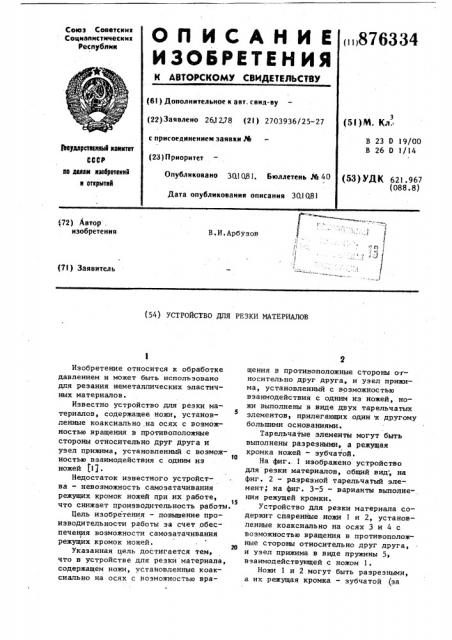

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()876334 (61) Дополнительное к авт. санд-ву (22) Заявлено 261278 (2() 2703936/25-27 (5! )М. Кл.
В 23 0 19/00
В 26 0 1/14 с присоединением заявки М
1ввумрствивй квинтет
СССР ие делви взебретений я открытнй (23) Приоритет
Опубликовано ЗШ 081, Бюллетень М 40
Дата опубликования описания 30.1081 (53) УД К 621. 967 (088.8) «72) Автор . изобретения
В.И,Арбузов (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ МАТЕРИАЛОВ
Изобретение относится к обработке давлением и может быть использовано для резания неметаллических эластичных материалов.
Известно устройство для резки материалов, содержащее ножи, установ5 ленные коаксиально на осях с возможностью вращения в противоположные стороны относительно друг друга и узел прижима, установленный с возможf0 ностью взаимодействия с одним из ножей (!), Недостаток известного устройства — невозможность самозатачивания режущих кромок ножей при их работе, 1$ что снижает производительность работы.
Цель изобретения — повышение производительности работы за счет обеспечения возможности самозатачивания режущих кромок ножей, Указанная цель достигается темр что в устройстве для резки материала, содержащем ножи, установленные коаксиально на осях с возможностью вращения в противоположные стороны относительно друг друга, и узел прижима, установленный с воэможностью взаимодействия с одним из ножей, ножи выполнены в виде двух тарельчатых элементов, прилегающих один к другому большими основаниями.
Тарельчатые элементы могут быть выполнены разрезными, а режущая кромка ножей — зубчатой.
На фиг.. 1 изображено устройство для резки материалов, общий вид, на фиг. 2 — разрезной тарельчатый элемент, на фиг. 3"5 — варианты выполнения режущей кромки.
Устройство для резки материала содержит спаренные кожи 1 и 2, установленные коаксиально на осях 3 и 4 с возможностью вращения в противоположные стороны относительно друг друга и узел прижима в виде пружины 5 взаимодействующей с ножом 1.
Ножи 1 и 2 могут быть разрезными, а их режущая кромка — зубчатой (за
3 876334 4
:счет нанесения на поверхности ножей ния в противоположные стороны относи1 и 2 рисок 6 или гофр 7) . тельно друг друга, и узел прижима, Устройство для резки материала установленный с возможностью взаимо" работает следующим образом. действия с одним из ножей, о т л и .яожи 1 и 2 приводятся во взаимно 5 ч а ю щ е е с я тем, что, с целью противоположное вращение от привода повышения производительности .за счет (на чертеже не показан) . Разрезаемый обеспечения возможности самозатачиматериал ввопят в соприкосновение с вания режущих кромок ножей, ножи выреж фей кромкой ножей I и 2, кото- . полнены в виде двух тарельчатых элерая в процессе резания самозатачи- lo ментов, прилегающих .один к другому вается и перемещает разрезаемый мате- .большими основаниями. риал по нужной траектории. 2. Устройство. по п.1, о т л и—
Использование изобретения позволя- ч а ю щ е е с я тем, что тарельчатые ет обеспечить самозатачивание режу- элементы выполнены разреэными. щих кромок и тем самым повысить про- 1s 3. Устройства по пп. 1 и 2, о т— иэводительность работы устройства. л и ч а ю щ е е с я тем, что режущая кромка ножей выполнена зубчатой.
Формула изобретения
Источники информации
1. Устройство для резки материалов,. принятые во внимание при экспертизе 20 содержащее ножи, установленные коак- .1. Авторское свидетельство СССР сиально на осях с возможностью враще- 1 540731, кл, В 26 0 1/14, 1974, 876334
ФиА Х
Составитель В.Свириденко
Редактор Н.Бушаева Техред F-.Õàðèòîí÷èê Корректор В. Синицкая
Заказ 9451/13 Тирах 1151 . Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва; Ж-35, Раушская наб., д. 4/5
Филиал IIIIII "Патент", г. Ухгород, ул. Проектная, 4
