Гидравлическое устройство для прижима инструмента
Иллюстрации
Реферат

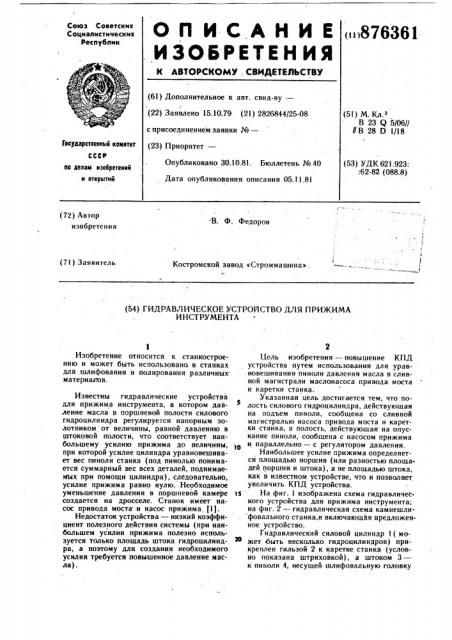

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ, СВИДЕТЕЛЬСТВУ
<»876361
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.10.79 (21) 2826844/25-08 с присоединением заявки №вЂ” (51) М. Кл.
В 23 Q 5/06//
//В 28 0 !/18
Гасударственный каматет (23) Приоритет—
СССР (53) УДК 621.923:
:62-82 (088.8) Опубликовано 30.10.81. Бюллетень № 40 по делам нэобретений и открытий
Дата опубликования описания 05.11.81 (72) Автор изобретения
В. Ф. Федоров
Костромской завод «Строммашина». (71) Заявитель (54) ГИДРАВЛИЧЕСКОЕ УСТРОЛСТВО ДЛЯ ПРИЖИМА
ИНСТРУМЕНТА
Изобретение относится к станкострое* нию и может быть использовано в станках для шлифования и полирования различных материагъв.
Известны гидравлические устройства для прижима инструмента, в котором давление масла в поршневой полости силового гидроцилиндра регулируется напорным золотником от величины, равной давлению в штоковой полости, что соответствует наибольшему усилию прижима до величины, при которой усилие цилиндра уравновешивает вес пиноли станка (под пинолью понимается суммарный вес всех деталей, поднимаемых при помощи цилиндра), следовательно, усилие прижима равно нулю. Необходимое уменьшение давления в поршневой камере создается на дросселе. Станок имеет насос привода моста и насос прижима 11).
Недостаток устройства — низкий коэффициент полезного действия системы (при наибольшем усилии прижима полезно используется только площадь штока гидроцилиндра, а поэтому для создания необходимого усилия требуется повышенное давление масла).
Цель изобретения — повышение КПД устройства путем использования для урав. новешивания пиноли давления масла в сливной магистрали маслонасоса привода моста и каретки станка.
Указанная цель достигается тем, что полость силового гидроцилиндра, действующая на подъем пиноли, сообщена со сливной магистралью насоса привода моста и карет,ки станка, а полость, действующая на опускание пинолн, сообщена с насосом прижима
10 и параллельно — с регулятором давления.
Наибольшее усилие прижима определяется площадью поршня (или разностью площадей поршня и штока), а не площадью штока, как в известном устройстве, что и позволяет увеличить КПД устройства.
На фиг. изображена схема гидравлического устройства для прижима инструмента; на фнг. 2 — гидравлическая схема камнешли фовального станка,и включающая предложенное устройство.
Гидравлический силовой цилиндр !(может быть несколько гидроцилиндров) прикреплен гильзой 2 к каретке станка (условно показана штриховкой), а штоком 3— к пиноли 4, несущей шлифовальную головку
876361
Формула изобретения
5. Полость 6 цилиндра 1, действующая на подъем пиноли 4, сообщена со сливной ма гистралью насоса 7 привода моста и каретки станка. Полость 8 гидроцилиндра 1, действующая на опускание пинали, сообщена с насосом 9 прижима инструмента. Величина усилия в полости подъема 6 пиноли 4 определяется настройкой подпорного клапана
10 в полости опускания 8 — регулятором 11 давления, например напорным золотником.
Манометры .12 и 13 установлены для замера давления масла в полостях 6 и 8 цилиндра l.
Привод моста и каретки станка осуществляется от гидромоторов 14 и 15. Для изменения направления вращения гидромоторов
l4 и 15 установлены гидрораспределители
)6 и !7. Для изменения скорости перемещения моста и каретки установлен дроссель 18.
Гидрораспределитель 19 .установлен для реверса гидроцилиндра 1.
Работает устройство следующим образом.
При включенных насосах 7 и 9 в полости
6 цилиндра 1 устанавливается постоянное
1 давление, компенсирующее вес пиноли 4 станка. При этом, если регулятор 11 давления полностью открыт, усилие прижима инструмента равняется нулю. Закрывая регулятор l l давления, повышают давление в полости 8 и тем самым увеличивают усилие прижима инструмента до нужной величины.
О величине усилия прижима судят по показаниям манометра 12.
4
При полном закрытии регулятора 11 давления устройство развивает наибольшее усилие прижима, величина которого ограничивается настройкой предохранительного клапана насоса 9 (не показан).
Предложенное устройство проще по конструкции и более экономично. Оно позволяет или существенно уменьшить давление масла в маслосистеме, или применять гидроцилиндры меньшего размера и уменьшить их количество.
Гидравлическое устройство для прижима
l5 инструмента в станке, включающем насос привода моста и кареток станка, насос прижима и силовой гидроцилиндр, шток которого соединен с пинолью, несущей инструмент, отличающееся тем, что, с целью повышения
КПД, введен регулятор давления, нри этом полость силового гидроцилиндра, действующая на подъем пиноли, - сообщена со сливной магистралью насоса привода моста и каретки станка, а полость, действующая на опускание пиноли — с насосом прид жима и параллельно с регулятором давления.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР № 591330, кл. В 23 Q5/06, 1976.
