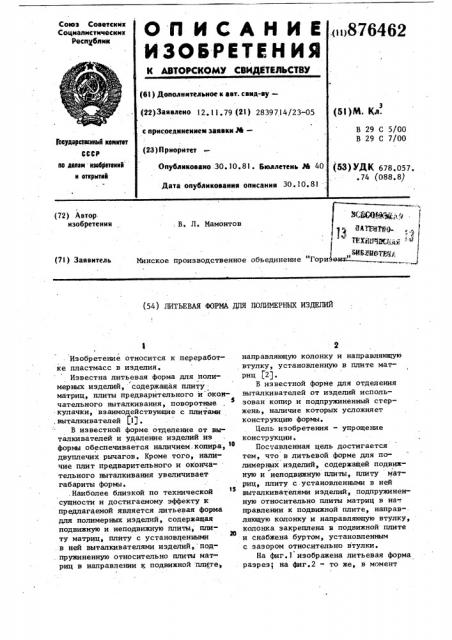

Минское производственное объединение "Горизвн ы. (7I ) Заявитель (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ
Изобретение относится к переработке пластмасс в изделия.
Известна литьевая форма для поли/ мерных изделий, содержащая плиту матриц, плиты предварительного и оканчательного выталкивания, поворотные кулачки, взаимодействующие с плитами ,выталкивателей
В известной форме отделение от выталкивателей и удаление изделий иэ формы обеспечиваетая наличием.копира, та двуплечих рычагов. Кроме того, наличие плит предварительного и окончательного выталкивания увеличивает габариты формы. .Наиболее близкой по технической сущности и достигаемому эффекту к предлагаемой является питьевая форма для полимерных изделий, содержащая подвижную и неподвижную плиты, плиту матриц, плиту с установленными
20 . в ней выталкивателями изделий, под. пружиненную относительно плиты матриц в направлении к подвижной шщте направляющую колонку и направляющую втулку, установленную в плите матриц $2).
В известной форме для отделения выталкивателей от изделий использован копир и подпружиненный стержень, наличие которых усложняет конструкцию формы.
Цель изобретения — упрощение конструкции.
Поставленная цель достигается тем, что в литьевой форме для полимерных изделий, содержащей подвижг ную и неподвижную плиты, плиту матриц, плиту с.установленными в ней выталкивателями изделий, подпружиненную относительно плиты матриц в на-. правлении к подвижной плите, направляющую колонку и направляющую втулку, колонка закреплена и подвижной плите и снабжена буртом, установленным с зазором относительно втулки.
На фиг.1 изображена литьевая форма разрез на фиг.2 — то же, в момент
8/6 <6 го
Формула изобретения
Источники информации, принятые.во внимание при экспертизе
45 отделения литников и изделий от толкателей на фиг.3 — то же, в момент полного раскрытия пресс-формы.
Литьевая форма содержит неподвижную плиту 1,жестко соединенную с плитой 2 пуансонов, в которой закреплена литниковая втулка 3, подвижную плиту 4, плиту 5 матриц, В подвижной плите закреплена направляющая колонка 6 гайками 7, а в плите матриц установлена направляющая втулка 8. Направляющие колонки снабженьг буртами 9, установленными с зазором с1 относи- . тельно втулок.
Выталкивающая система включает выталкиватель 10 изделия и выталкиватель 11 центрального литиика, закрепленные в плите 12, в которой также размещен шток 13. На выталкивателе изделия между плитой матриц и плитой выталкивателей размещена пружина 14. Сила сжатия пружины должна быть больше силы адгезии полимера с выталкивателями 10 и 11.
Литьевая форма работает следУющим г образом.
После отверждения литников и изделий форма раскрывается. Под действием литьевой машины плита 4 с закрепленными в ней направляющими колонками 6 отводится от плиты 5 матриц на величину зазора <М до соприкосновения буртов 9„ выполненных на направляющих колонках 6, со втулками
8 в,плите 5 матриц. Пружины 14, прео35 долевая силу адгезии пластмассы к выталкивателям 10 и 11 и силу трения скольжения этих выталкивателей, разжимаются, двигая при этом систему выталкивания одновременно с плитой 4.
В результате этого между изделиями, литниками и соответственно выталкивателями 10 и 11 образуется зазор д а следовательно, осуществляется отделение литников и изделий от выталкивателей. При дальнейшем движении плиты
4 направляющие колонки 6 взаимодействуют своими буртами 9 через втулки
8 с плитой 5 матриц, приводя ее этим ,в движение, и форма раскрывается по плоскости разъема. Шток 13, взаимо 50 )
pi E . É с г в у я вой MQIIIHflbI> останавливает систему выталкивания, а плита 5 матриц продолжая двигаться с плитой 4, сжимает пружины 14. Далее выталкиватели 10 и 11 выталкивают изделия и литники, причем последние не захв пают на выталкивателях.
После выталкивания форма начинает смыкаться. При этом плита 4 с направляю дми колонками 6 начинает движение, освобождая плиту 5 матриц, которая под действием силы сжатия пружины 14 движется одновременно с плитой 4. Далее плита 4 доходит до плиты 12 выталкивателей и начинает двигать их вместе с плитой 5 матриц .до смыкания полуформ по плоскости разъема, после чего плита 5 матриц останавливается, а плита 4 с системой выталкивания продолжает движение, сжимая пружину 14, Предлагаемая литьевая форма обеспечивает надежное отделение литников и изделий от выталкивателей, имеет простое конструктивное выполнение.
Литьевая форма для полимерных изделий, содержащая подвижную и неподвижную плиты, плиту матриц, плиту с установленными в ней выталкивателями изделий, подпружиненную относительно плиты матриц в направлении к подвижной плите, направляющую колонку и направляющую втулку, установленную в плите матриц, о т л и— ч а ю щ а я с я тем, что, с целью упрощения конструкции, направляющая колонка закреплена в подвижной плите и снабжена буртом, установленным с зазором относительно втулки.
1. Авторское свидетельство СССР
