Реферат

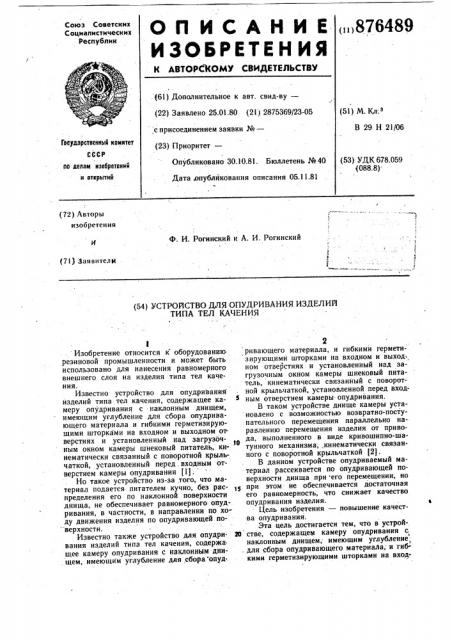

О Il И С А Н И Е (1876489

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.01.80 (21 ) 2875369/23-05 (51) M. Кл:а с присоединением заявки №вЂ”

В 29 Н 21/06

Государственный комитет (23) Приоритет—

Опубликовано 30.10.81. Бюллетень № 40 (53) УДК 678.059 (088,8) по делам изобретений и открытий

Дата, опубликования описания 05.11,81 (72) Авторы изобретения

1 (1

Ф. И. Рогинский и А. И. Рогинский

{71) ЗаявителМ (54) УСТРОЙСТВО ДЛЯ ОПУДРИВАНИЯ ИЗДЕЛИЙ

ТИПА ТЕЛ КАЧЕНИЯ

Изобретение относится к оборудованию резиновой промышленности и может быть использовано для нанесения равномерного внешнего. слоя на изделия типа тел качения.

Известно устройство для опудривания изделий типа тел качения, содержащее камеру опудривания с наклонным днищем, имеющим углубление для сбора опудривающего материала и гибкими герметизирующими шторками на входном и выходном от. верстиях и .установленный над загрузочным окном камеры шнековый питатель, кинематически связанный с поворотной крыльчаткой, установленный перед. входным отверстием камеры опудривания 11).

Но такое устройство из-за того, что материал подается питателем кучно, без распределения его по наклонной поверхности днища, не обеспечивает равномерного опудривания, в частности, в направлении по ходу движения изделия по опудривающей по верхности.

Известно также устройство для опудри вания изделий типа тел качения, содержа щее камеру опудривания с наклонным днищем, имеющим углубление для сбора опуд.

2 ривающего материала, и гибкими герметизирующими шторками на входном и выход ном отверстиях и установленный над загрузочным окном камеры шнековый питатель, кинематически связанный с поворотной крыльчаткой, установленной перед входным отверстием камеры опудривания.

В таком устройстве днище камеры установлено с возможностью возвратно-поступательного перемещения параллельно наравлению перемещения изделия от приво10

© да, выполненного в виде кривошипно-шатунного механизма; кинематически связанного с поворотной крыльчаткой 12).

В данном устройстве опудриваемый материал рассеивается по опудривающей поверхности днища при его перемещении, но g при этом не обеспечивается достаточная

его равномерность, что снижает качество опудривания изделия.

Цель изобретения — повышение качества опудривания.

Эта цель достигается тем, что в устрой20 стве, содержащем камеру опудривания с, наклонным днищем; имеющим углубление. для сбора опудривающего материала; и гиб- кими герметизирующими шторками на вход876489 мещают на полку 13 опудриваемое изделие, которое под действием силы тяжести скатывается по наклонной поверхности днища

2, поворачивая при этом поворотную крыльчатку 12. Поворот крыльчатки 12 через звездочку ll, цепь 10 и звездочку 9 передается шнеку 8, который, поворачиваясь, подает порцию опудривающего материала- через окно 6 углубление 3. Далее опудриваемое изделие. накатывается на ступеньки 22, вызывая вибрацию опудривающей поверхности днища 2 вследствие периодических частых ударов опудриваемого изделия по всем ступенькам 22 и колебания из-за ударов днища 2 на пружинах 20 и 21. От вибрации днища 2 опудривающий материал переме15 щается по наклонной поверхности и равномерно распределяется по опудривающей по; верхности днища. В процессе. взаимодействия опудрнваемого изделия со ступеньками

22 опудриваемое изделие отгибает шторку

4 на входном отверстии камеры 1 опудривания, попадает после ступенек 22 в углубление 3 с опудривающим материалом и равномерно опудривается, Далее, имея определенную скорость, опудриваемое изделие подбрасывается на брусе 16, как на трам25 плине, и, ударившись о перфорацию 18, стряхивает с себя излишки опудривающего материала, который попадает в установленную под перфорацией емкость 19. Затем опудриваемое изделие отгибает гибкую шторку

5 на выходном отверстии камеры опуд ривания н выкатывается из последней. Шторки 4 и 5, возвращаясь в исходное положение после прохождения под ними опудриваемого изделия, герметизируют камеру I.

Предложенное устройство позволяет производить равномерное опудривание изделий типа тел качения при простоте конструкции устройства. Устройство позволяет за счет изменения частоты расположения ступенек, изменять частоту вибрации днища камеры опудривания по длине ступенчатой гребенки, т. е. изменять интенсивность опудривания по длине гребенки, а также устанавливать необходимую закономерность изменения этой частоты вибрации по длине ступен чатой гребенки.

На фиг. 1 и 2 представлено устройство.

Устройство содержит камеру 1 опудри- 2 вания с наклонным днищем 2, углублением

3 для сбора опудривающего материала и герметизирующими шторками 4 и 5 соответственно на выходном и входном отверстиях. Камера 1 опудривания имеет загру-. зочное окно 6, над которым установлен бункер 7 со шнековым питателем. Шнек 8 последнего через звездочку 9, цепь 10 и звездочку 11 связан с поворотной крыльчаткой

12, установленной перед входным отверстием камеры 1 опудривания. Днище 2 камеры имеет попку 13 для установки опудриваемого изделия, ограниченную стенками 14, На днище 2 имеется шарнир 15, вокруг которого может поворачиваться брус 16, вза.имодействующий с регулировочным винтом

l7. За брусом 16 в опудривающей поверхности днища 2 выполнена перфорация 18, под которой установлена емкость 19 для сбора излишков опудривающего материала, Днище установлено на упругом элементе, например, на пружинах 20 и 21. Между поворотной, крыльчаткой 12 и углублением 3 в днище 2 имеется ступенчатая гребенка, образованная ступеньками 22, установленными с возможностью возвратно-поступательного перемещения по выполненым в днище направляющим 23 относительно друг друга и фиксации в:определенном положении винтами 24, Устройство работает следующим образом.

Предварительно устанавливают ступеньки 22 на. нужном расстоянии друг от друга, которое подбирается, например, опытным путем из условия, чтобы вибрация, возникшая от прокатывания по ступенькам 22 опуд: риваемого изделия, приводила опудриваю щую поверхность днища 2 в колебания с бптимальной для перемещения опудривающего материала по поверхности днища 2 частотой. Ступеньки, 22 перемещаются по направляющим 23 и фиксируются в определенном положении винтами 24. Затем по45

Формула изобретения

55 ном. и выходном отверстиях и установленный над загрузочным окном камеры шнековый пнтатель, кинематически связанный с по- воротной крыльчаткой„установленной перед входным отверстием камеры опудривания, днище камеры установлено на упругом элементе и снабжено связанной с днищем ступенчатой гребенкой, установленной по ходу движения изделия между поворотной крыльчаткой и углублением для опудривания материала.

С целью обеспечения возможности регулировання степени опудривания по длине гребенки, в. днище камеры выполнены направляющие, а ступеньки гребенки установ лены с возможностью .возвратно-поступательного перемещения по направляющим и снабжены приспособлением для фиксации гребенок в рабочем положении.

1. Устройство для опудривания изделий типа тел качения, содержащее камеру опудривания с наклонным днищем, имеющим углубление для сбора, опудривающего материала, и гибкими герметизирующими шторками на входном и выходнрм отверстиях и установленный над загрузочным окном камеры шнековый питатель, кинематически связанный с поворотной крыльчаткой, установленной перед входным отверстием камеры опудривання, отличающееея тем, что, с целью повышения качества опудривания, 876489

N 61S

7 Л l3 II Нй 21

fr (Риг. 2

Составитель И. Буслаева

Редактор Ю. Середа . Телред А Бойкас . Корректор А. Ференц .

Заказ,9474 2l: - Тираж 697 . I!îäïêñíîå

ВНИИПИ. Государственного комитета СССР ио делам изобретений и открытий

II3035, Москва, Ж вЂ”.35, Раушская наб., д. 4/5

Филиал ПЙП еПатенчъ; г. Ужгород, ул. Проектная, 4 днище камеры установлено на упругом элементе и снабжено связанной с днищем ступенчатой гребенкой, установленной по ходу движения изделия между поворотной крыльчаткой и углубление для опудривающего материала.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения возможности регулирования степени опудриваиия по длине гребенки, в днище камеры выполнены направляющие, а ступеньки гребенки установлены с возможностью возвратно-поступатель. ного перемещения по направляющим и снабжены приспособлением для фиксации гребенок в рабочем положении.

Источники информации, принятые во внимание прн экспертизе

l. Авторское свидетельство СССР № 611791, кл. В 29 Н 21/06, 1977.

2. Авторское свидетельство СССР по заявке № 2756182/23-05, кл. В 29 Н 21/06, 1979 (прототип).
