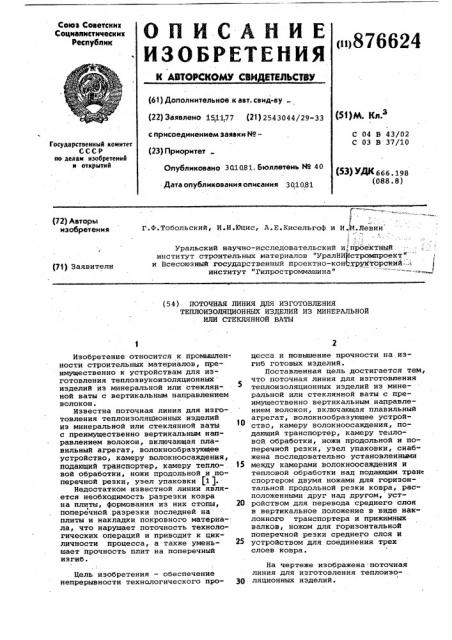

Союз Советских
Социапистических
Республик
ОП ИКАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДИТИЗЬСТВУ
r«>876624 (61) Дополнительное к авт. сеид-ву (22) Заявлено 151177 (21) 2543044/29-33 с присоединением заявки ¹(23) Приоритет
Опубликовано 3Q1081. Бюллетень ЙЯ 40 (53jpA Knз
С 04 В 43/02
С 03 В 37/10
Государственный комитет
СССР по делам изобретений и открытий
Ю)УДКббб.198 (088.8) Дата опубликования описания 3010.81 (72) Авторы изобретения
Г.Ф.Тобольский, H.H.Þöèc, A.E.Êèñåëüãîô и И.i4.Левин
Уральский научно-исследовательский и проектный институт строительных материалов "УралНИ стрс мпроект" и Всесоюзный государственный проектно-кон трукттьрсмий-. институт "Гипростроммашина" (71) Заявители (54) ПОТОЧНАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ
ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ ИЗ МИНЕРАЛЬНОЙ
ИЛИ СТЕКЛЯННОЙ ВАТЫ
Изобретение относится к промышлен-. ности строительных материалов, преимущественно к устройствам для изготовления теплозвукоизоляционных изделий из минеральной или стеклянной ваты с вертикальным направлением волокон °
Известна поточная линия для изготовления теплоизоляционных изделий из минеральной или стеклянной ваты с преимущественно вертикальным направлением волокон, включающая плавильный агрегат, волокнообразующее устройство, камеру волокноосаждения, подающий транспортер, камеру тепло- . 15 вой обработки, ножи продольной и поперечной резки, узел упаковки (1 3.
Недостатком известной линии является необходимость разрезки ковра на плиты, формования из них стопы, 20 поперечнай разрезки последней на плиты и накладки покровного материа-. ла, что нарушает поточность технологических операций и приводит к цикличности процесса, а также умень- 25 жает прочность плит на поперечный изгиб.
Цель изобретения — обеспечение непрерывности технологического про- 30 цесса и повышение прочности на изгиб готовых изделий.
Поставленная цель достигается тем, что поточная линия для изготовления теплоизоляционных изделий из минеральной или стеклянной ваты с преимущественно вертикальным направлением волокон, включающая плавильный агрегат, волокнообразующее устройство, камеру волокноосаждения, IIQ дающий транспортер, камеру те ловой обработки, ножи продольной и поперечной резки, узел упаковки, снабжена последовательно установленными между камерами волокноосаждения и тепловой обработки над подающим транс спортером двумя ножами для горизонтальной продольной резки ковра, расположенными друг над другом, устройством для перевода среднего слоя в вертикальное положение в виде наклонного транспортера и прижимных валков, ножом для горизонтальной поперечной резки среднего слоя и устройством для соединения трех слоев ковра.
На чертеже изображена поточная линия для изготовления теплоизоляционных изделий.
876624
Линия состоит из плавильного агрегата 1, например вагранки, волокнообразующего устройства 2,например валковой центрифуги, камеры 3 волокноосаждения, двух горизонтальных продольных ножей 4 резки ковра, устройства 9 для перевода среднего слоя ковра в вертикальное положение, например наклонного транспортера и прижимных валков, ножа 10 для горизонтальной поперечной резки среднего слоя ковра, устройства 11 для транспортировки верхнего слоя ковра, узла 12 соединения трехслойного ковра, камеры 14 тепловой обработки, ножей 15 продольной и поперечной резки и узла 16 упаковки.
Поточная линия работает следующим образом.
Минеральный расплав, вытекающий из вагранки 1, перерабатывают волокнообразующим устройством 2 в волокно, которое опрыскивают раствором связующего и осаждают в виде непрерывного ковра 5. в камере 3 волокноосаждения. Раствор связующего может быть введен также методом пролива с вакуумированием. Ножами 4 горизонтальной продольной резки ковер 5 разрезают по толщине на три слоя . нижний слой 8 ковра, имеющий продоль ное расположение волокон, движется по подающему транспортеру. Верхний 6 и средний 7 слои ковра, также имеющие горизонтальное расположение волокон, устройством 9 приподнимают над нижним слоем, а средний слой 7 переводят в,вертикальную плоскость.
Поперечным ножам 10 средний слой
7 ковра разрезают на полосы, которые непрерывно укладывают поверх нижнего слоя 8...ковра с одновременной подпрессовкой. Благодаря переводу ковра в вертикальное положение полосы имеют вертикальную ориентацию волокон. Устройство для перевода среднего слоя ковра в вертикальное положение с ножом для его разрезки и подпрессовки размещают между верхним и средним слоями ковра. Верхний слой 6 ковра с горизонтальным расположением волокон с помощью устройства 11 подают поверх среднего слоя 7 к узлу 12 соединения трехслойного ковра. Непрерывный трехслойный 13 ковер, имеющий преимущестж.нно вертикальное расположение волокон, подают в камеру 14 тепловой обработки, ножами 15 разрезают на плиты требуемых размеров и направляют в упаковочное оборудование 16.
Предлагаемая поточная линия позволяет изготовлять изделия, наружные слои которых имеют горизонтальное расположение волокон, а внутренний слой — вертикальное, благодаря чему достигается непрерывное получение изделий с высокой прочностью на изгиб и сжатие, в частности так были получены минераловатные плиты с объемной массой 200 кг/м . При тол15 щине наружных слоев па 5 мм и среднего слоя 40 мм (толщина плит 50мм) и расхода фенолоспиртов по массе
4,5% прочность плит при 10% сжатии составляла 1,1 кгс/см, при изгибе
Я.
gp 3,2 кгс/см
Формула изобретения
Поточная линия для изготовления теплоизоляционных изделий иэ минеральной или стеклянной ваты с преимущественно вертикальным направле нием волокон, включающая плавильный агрегат, волокнообразующее устройство, камеру волокноосаждения,-подаю30 щий транспортер, камеру тепловой обработки, ножи продольной и поперечной резки, узел упаковки, о т л ич а ю щ а я с я тем, что, с целью обеспечения непрерывности техноло35 vavecr
Источники информации, принятые во внимание при экспертизе
1. Патент CBIA Р 3345241, кл 161-36, опублик.1967.
