Реферат

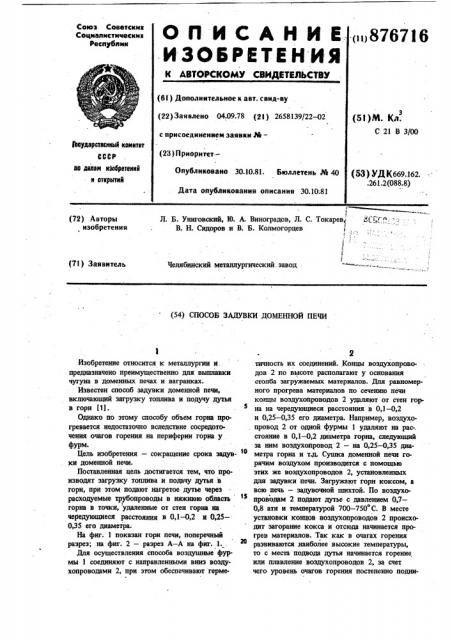

ОП ИСАНИЕ

H305PKTE Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

876716

Союз Советскни

Соцнапксткческка

Республик (6l ) Дополнительное к авт. свид-ву (22) Заявлено 04.09.78 (21) 2658139/22-02 с присоединением заявки hh— (51)М. Кл.

С 21 В 3/00

3ееударетоаиинй комитат

СССР ио делан ийобретеиий и открытий (23) Пркорнтет—

Опубликовано 30.10.81. Бюллетень М 40

Дата опубликования описания 30.10;81 (53) УД К669.162..261.2 (088.8) 1

Л. Б. Униговский, Ю. А. Виноградов, Л. С. Токарев, В. Н. Сидоров и В. Б. Колмогорцев (72) Авторы изобретения т

1 (71) Заявитель

Челябинский металлургический. завод (54) СПОСОБ ЗАДУВКИ ДОМЕННОЙ ПЕЧИ

Изобретение относится к металлургии и.. предназначено преимущественно для выплавки чугуна в доменных печах и вагранках.

Известен способ задувки доменной печи, включающий загрузку топлива и подучу дутья в горн (1).

Однако по этому способу объем горна прогревается недостаточно вследствие сосредоточения очагов горения на периферии горна у фурм.

Цель изобретения — сокращение срока задув- ©

19 ки доменной печи.

Поставленная цель достигается тем, что производят загрузку топлива и подачу дутья в горн, при этом подают нагретое дутье через расходуемые трубопроводы в нижнюю область горна в точки, удаленные от стен горна на чередующиеся расстояния в 0,1-0,2 и 0,250,35 его диаметра.

На фиг. 1 показан горн печи, поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1..

26

Для осуществления способа воздушные фурмы 1 соединяют с направленными вниз воздухопроводами 2, при этом обеспечивают герме2 тичность их соединений. Концы воздухопроводов 2 по высоте располагают у основания столба загружаемых материалов. Для равномерного прогрева материалов по сечению печи концы воздухопроводов 2 удаляют от стен горна на чередующиеся расстояния в 0,1 — 0,2 и 0,25 — 0,35 его диаметра. Например, воздухопровод 2 от одной фурмы 1 удаляют на рас-, стояние в 0,1 — 0,2 диаметра горна, следующий за ннм воздухонровод 2 — на 0,25 — 0,35 диаметра горна и тд. Сунпса доменной печи горячим воздухом производится с помощью этих же воздухопроводов 2, установленных для задувки печи. Загружают горн коксом, а всю печь — задувочной шихтой. По воэдухопроводам 2 подают дутье с давлением 0,7—

0,8 ати и температурой 700 — 750 С. В месте установки концов воздухопроводов 2 происходит загорание кокса и отсюда начинается прогрев материалов..Так как в очагах горения развиваются, наиболее высокие температуры, то с места подвода дутья начинается горение или плавление воздухопроводов 2, за счет чего уровень очагов горения постепенно подни8767

A-A

Душите здущppg

ВНИИПИ Заказ 9516/32

Тираж 621 Подписное

Филиал ППП "Патент", г,ужгород,ул.Проектная, 4 мается до уровня воздушных фурм 1. Скорость горения или плавления воздухопроводов

2 зависит oz материала, из которого они изготовлены, толщины стенок и других факторов.

После сгорания воздухопроводов 2 до фурм 1

5 продолжается обычная задувка доменной печи через воздушные фурмы 1, но к этому момен- ту ниже фурмы 1 будет находиться уже прогретый по всему сечению и высоте столб материалов. Предварительный равномерный прогрев материалов улучшает дренаж образующихся затем жидких продуктов плавки, что позволяет ускорить увеличение расхода дутья и приводит к ускорению задувки доменной печи.

Использование предлагаемого способа задувки доменной печи по сравнению с извеспыми способами обеспечивает ускорение задувки эа счет предварительного прогрева горна по всему объему; упрощение задувки в связи с исключением трудоемкой работы по сооружению го в горне бревенчатой клети с настилами; унификацию задувок (расположение задувочных шихт, рудных нагрузок и т.д.) как после капитального ремонта первого, так и второго разрядов в связи с тем, что не сооружается брегя

16 4 венчатая клеть; возможность начинать прогрев с любого расстояния по высоте нижней части горна доменной печи; проведение сушки доменной печи без сооружения специального устройства.

На Челябинском металлургическом заводе предлагаемый способ задувки доменной печи был испытан в промышленных условиях и показал преимущества перед известными способами.

Формула изобретения

Способ задувки доменной печи, включающий загрузку топлива и подачу дутья в горн, о тлича ю щий ся тем, что, сцелью сокращения срока задувки, подают через расходуемые трубопроводы нагретое дутье в нижнюю область горна в точки, удаленные ет стен горна на чередующиеся расстояния в 0,1 — 0,2 и 0,25 — 0,35 его диаметра.

Источники информации, принятые во внимание при экспертизе

1 "Металлург", 1968, И 10, с. 10 — 11.
