Роторный метатель

Роторный метатель

Иллюстрации

Показать все

Реферат

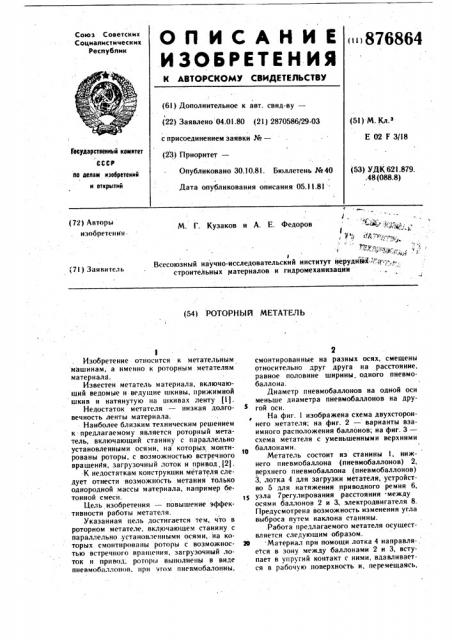

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.01.80 (21) 2870586/29-03 (5l) М. Кл э с присоединением заявки №вЂ”

Е 02 F 3/18

Гооудврствеолый комлтет (23) Приоритет

СССР (53) УДК 621.879..48 (088.8) Опубликовано 30.10.81. Бюллетень № 40

Дата опубликования описания 05.11.81 . оо делам изобретений и открытий х

/.

М. Г. Кузаков и А. Е. Федоров - С Й :/, . . -,;,, М ",(ill;">-:,,:-,«, ° T,,,"!::1

J М

Всесоюзный научно-исследовательский институт неруднйй,"Г,т строительных материалов и гидромеханиэации (72) Авторы изобретентти. (7l ) Заявитель (54) РОТОРНЫ Й МЕТАТЕЛЬ

Изобретение относится к метательным машинам, а именно к роторным метателям материала.

Известен метатель материала, включающий ведомые и ведущие шкивы, прижимной шкив и натянутую на шкивах ленту (! ).

Недостаток метателя — низкая долговечность ленты материала.

Наиболее близким техническим решением к предлагаемому является роторный метатель, включающий станину с параллельно установленными осями, на которых монтированы роторы, с возможностью встречного вращенйя, загрузочный лоток и привод,(2).

К недостаткам конструкции метателя следует отнести возможность метания только однородной массы материала, например бетонной смеси.

Цель изобретения — повышение эффективности работы метателя.

Указанная цель достигается тем, что в роторном метателе, включающем станину с параллельно .установленными осями, на которых смонтированы роторы с возможностью встречного вращения, загрузочный лоток и привод; роторы выполнены в виде пневмобаллонов, нрн этом пневмобалонны, смонтированные на разных осях, смещены относительно друг друга на расстояние. равное половине ширины, одного пневмобаллона.

Диаметр пневмобаллонов на одной оси меньше диаметра пневмобаллонов на другой оси.

На фиг. 1 изображена схема двухстороннего метателя; на фиг. 2 — варианты взаимного расположения баллонов; на фиг. 3— схема метателя с уменьшенными верхними баллонами.

Метатель состоит из станины l, нижнего пневмобаллона (пневмобаллонов) 2, верхнего пневмобаллона (пневмобаллонов)

3, лотка 4 для загрузки метателя, устройство 5 для натяжения приводного ремня 6, узла 7регулирования расстояния .между осями баллонов 2 и 3, электродвигателя 8.

Предусмотрена возможность изменения угла выброса путем наклона станины. .Работа предлагаемого метателя осуществляется следующим образом.

20 Материал при помощи лотка 4 направляется в зону между баллонами 2 и 3, вступает в упругий контакт с ними, вдавливается в рабочую поверхность и, перемещаясь, 8?6864

Формула изобретения

Фиг.3

Составитель В. Прокофьев

Редактор К. Лембак Техред А. Бойкас Корректор В. Бутяга

Заказ 9534 40 Тираж.бэб Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

®акапливает энергию. При выходе на друГув сторону материал освобождается от кон такта и, получая дополнительный импульс

4уг восстановления рабочей поверхности, выбрасывается в заданном направлении.

Применение предлагаемого метателя позволяет создать эффективное средство для метания различного материала.. l. Роторный метатель, включающий станину с параллельно установленными осями, йа которых смонтированы роторы с возмож-, ностью встречного вращения, загрузочный лоток и привод, отличающийся тем, что, с целью повышения эффективности работы, роторы выполнены в виде пневмобаллонов.

2. Метатель по п. 1, отличающийся тем, что пневмобаллоны, смонтированные на разных. осях, смещены относительно друг друга на расстояние, равное половине ширины одного пневмобаллона.

3. Метатель по пп. 1 и 2, отличающийся тем, что диаметр пневмобаллонов на одной оси меньше диаметра пневмобаллонов на другой оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР . № 460362, кл. Е ОЯ Р 9/00, 1941.

2. Авторское свидетельство СССР № 578192, кл. В 28 В 13/02, 1975 (прототип).
