Реферат

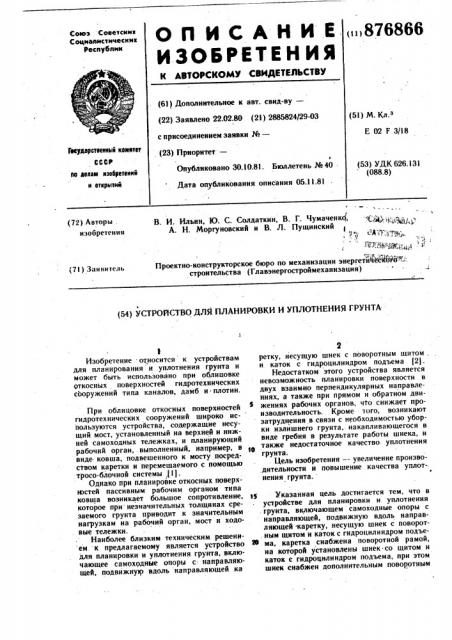

О П И С А Н И Е < 876866

И 306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсинк

Соцнепнстнческнл

Респубпнк

{61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.80 (21) 2885824/29-03 (51) М. Кл.з с присоединением заявки №вЂ”

Е 02 F 3/18

Гееударствеллмй коатлтет

СССР (23) Приоритет —

Опубликовано 30.10.81. Бюллетень №40 (53) УДК 626.131 (088.8) пе делам лзебретеллй и еткрмтий

Дата опубликования описания 05.11.81

В. И. Ильин, Ю. С. Солдаткин, В. Г. Чумаченко, А. Н. Моргуновский и В. Л. Пущинский

<.A Г},. 7!ц „,„ вхтанж ;„,, y

Проектно-конструкторское бюро по механизации энергетиМск6го ;. строительства (Главэнергостроймеханизация) (72) Авторы . изобретения (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЛАНИРОВКИ И УПЛОТНЕНИЯ ГРУНТА

Изобретение . относится к устройствам для планирования и уплотнения грунта и может быть использовано при облицовке откосных поверхностей гидротехнических сооружений типа каналов, дамб и плотин.

При облицовке откосных поверхностей гидротехнических сооружений широко ис пользуются устройства, содержащие несущий мост, установленный на верхней и нижней самоходных тележках, и планйруютций рабочий орган, . выполненный, например, в виде. ковша, подвешенного к мосту посредством каретки и перемещаемого с помощью тросо-блочной системы 11).

Однако при планировке откосных поверхюстей пассивным рабочим органом типа ковша возникает большое сопротивление, которое при незначительных толщинах среэаемого грунта приводит к значительным нагрузкам на рабочий орган, мост и ходо. вые тележки.

Наиболее близким техническим решени ем. к предлагаемому является устройство для планировки и уплотнения грунта, включающее самоходные опоры с направляющей, подвижнуто вдоль направляющей ка

2 ретку, несущую шнек с поворотным щитом, и каток с гидроцилиндром подъема (2).

Недостатком этого устройства является невозможность планировки поверхности в двух взаимно перпендикулярных направлениях, а также при прямом и обратном движениях рабочих органов, что снижает производительность. Кроме того, возникают затруднения в связи с необходимостью уборки иэлйшнего грунта, накапливающегося в виде гребня в результате работы шнека, и также недостаточное качество уплотнения грунта.

Цель изобретения — увеличение производительности и повышение качества уплотнения грунта. т Указанная цель достигается тем, что в устройстве для планировки и уплотнения . грунта, включающем самоходные опоры с направляющей, подвижную вдоль направляющей каретку, несущую шнек с поворот. ным щитом и каток с гидроцилнндром подъехт1 ма, каретка снабжена поворотной рамой, на которой установлены шнек со щитом и каток с гидроцилиндром подъема, при этом шнек снабжен дополнительным поворотным

876866

15 щитом, а гидроцилиндр подъема имеет гидроаккумулятор.

На фиг. 1 изображено предлагаемое устройство, рабочие органы установлены поперек откоса: на фиг. 2 — рабочие органы установлены вдоль откоса; на фиг. 3 — вид А на фиг. 2, щиты в закрытом положении.

Устройство содержит опору, выполненную в виде ферменной направляющей 1 и установленную на самоходных тележках 2 и 3. На балке установлена каретка 4, связанная с лебедкой 5 посредством тросо-блочной системы 6. К каретке подвешена рама 7, имеющая возможность поворота на 360 в плоскости, параллельной поверхности откоса. На раме 7 смонтированы рабочие органы, включающие планирующий шнек 8 и уплотняющий каток 9. Шнек 8 и каток 9 выполнены „двухсекционными и снабжены самостоятельными приводами, выполненными соответственно в виде электропривода 10 с цепной передачей и гидроцилиндра 11, управляемого гидроаккумулятором 12. Шнек

8 с электроприводом 10 смонтированы на раме 7 с помощью шарнирной подвески 13„ связанной с рамой 7 посредством гидроцилиндра !4, и оснащен поворотными относительно его оси щитами 15 и 16, которые связаны с гидроцилиндрами 17 и 18, смонтированными на подвеске 13. Каток 9 с гидроцилиндром 11 смонтированы на раме 7 с помощью шарнирно-рычажной системы 19.

В процессе работы устройство перемещают с. помощью тележек 2 и 3 вдоль гидротехнического сооружения, производя поочередную обработку участков поверхности откоса. Обработка поверхности производится при перемещении каретки 4 в заданном направлении с соответствующим разворотом рамы 7 в иоложенйе, при котором планирующая работа шнека 8, транспортирующего излишки грунта к его концам, сопровождается работой уилотняющего катка 9. При этом с помощью гидроаккумулятора 12 через гидроцилиндр 11 обеспечивается .создание ирнгруза на каток 9, что повышает качество уплотнения грунта. При открытом положении гцитов 15 и 16 (фиг. 11 один из них выполняет функцию отвала, предотвращающего поступление излишков грунта к катку 9. При закрытом .положении (фиг. 3) щиты 15 и 16 образуют ковш грейферного типа, обеспечивающего дополнительный захват и перенос излишков грунта. в частности, скопившегося в виде щебня в результате работы шнека.

Возможность независимого реверсирования секций шнека и обеспечение движения рабочих органов в заданном положении с исключением их холостых пробегов обеспечивают высокую их маневренность. Это в

15 совокупности с работой щитов позволяет повысить производительность работы устройства в целом, а иригруз катка посредством гидроаккумулятора повышает качество уплотнения грунта.

Формула изобретения

Устройство для планировки и уплотнения грунта, включающее самоходные опоры

2S с направляющей„подвижную вдоль направляющей каретку, несущую шнек с поворотным щитом и каток с гидроцилиндром подъема, отличающееся тем, что, с целью повышения производительности и качества уплотнения грунта, каретка снабжена поворотной рамой, на которой установлены шнек со щитом и каток с гидроцилиндром подъема, при этом шнек снабжен дополнительным поворотным щитом, а гидроцилиндр подъема имеет гидроаккумулятор, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 454320, кл. Е 02 F 3/18, 1972.

2. Патент США № 3861475. кл. 172--71, 40 опублик. 1975 (прототип).
