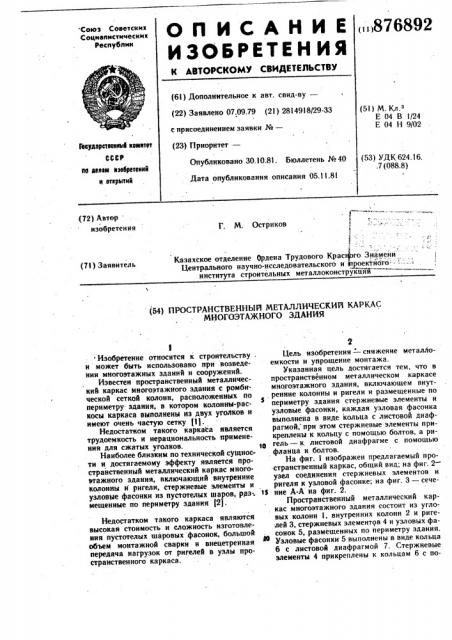

О П И С А Н И Е (»876892

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.09.79 (21) 2814918/29-33 (5l) М. Кл з

Е 04 В 1/24

Е 04 Н 9/02 с присоединением заявки №вЂ”

Гюеударсъэенные кемнтет

СССР ае денем нэебретеннй и етхрытий (23) Приоритет—

Опубликовано 30.10.81. Бюллетень № 40 (53) УДК 624.16..7 (088.8) 1

Дата опубликования описания 05.11.81

4 (72) Автор изобретения

Г. М. Остриков

1 б

„ь

I

1 !

Казахское отделение Ордена Трудового Крас ro Знамени

Центрального научно-исследовательского и йтроектйогоинститута строительных металлоконструкцйй (71) Заявитель (54) ПРОСТРАНСТВЕННЫЙ МЕТАЛЛИЧЕСКИЙ КАРКАС

МИОГОЭТАЖНОГО ЗДАНИЯ! Изобретение относится к строительству и может быть использовано при возведении многоэтажных зданий и сооружений.

Известен пространственный металлический каркас многоэтажного здания с ромби.ческой сеткой колонн, расположенных по периметру здания, в котором колонны-раскосы каркаса выполнены из двух уголков и имеют очень частую сетку 111.

Недостатком такого каркаса является трудоемкость и нерациональность применения для сжатых уголков.

Наиболее близким по технической сущности и достигаемому эффекту является пространственный металлический каркас многоэтажного здания, включающий внутренние колонны и ригели, стержневые элементы и узловые фасонки из пустотелых шаров, риаз; мещенные по периметру здания 12).

Недостатком такого каркаса являются высокая стоимость и сложность изготовления пустотелых шаровых фасонок, большой объем монтажной сварки и внецетренная передача нагрузок от ригелей в узлы про. странственного каркаса, 2

Цель изобретения — снижение металАоемкости и упрощение монтажа.

Указанная цель достигается тем, что в пространственном металлическом каркасе многоэтажного здания, включающем внутренние колонны и ригели и размещенные по периметру здания стержневые элементы и узловые фасонки; каждая узловая фасонка выполнена в виде кольца с листовой диафрагмой, при этом стержневые элементы прикреплены к кольцу с помощью болтов, а ригель — к листовой диафрагме с помощью фланца и болтов.

На фиг. 1 изображен предлагаемый пространственный каркас, общий вид; на фиг. 2узел соединения стержневых элементов и ригеля к узловой фасонке; на фиг. 3 — сече1з ние А-А на фиг. 2.

Пространственный металлический каркас многоэтажного здания состоит из угловых колонн 1, внутренних колонн 2 и ригелей 3, стержневых элементрв 4 и узловых фасонок 5, размещенных по периметру здания. Узловые фасонки 5 выполнены в виде кольца

6 с листовой диафрагмой 7. Стержневые элементы 4 прикреплены к кольцам 6 с по876892 мощью болтов 8, а ригели — к листовым диафрагмам 7 с помощью фланцев 9 и болтов 8.

Все нагрузки, действующие на здание, передаются в узлах опирания ригелей 3 через фланцы 9 и болты 8 на диафрагму 7 узловой фасонки 5 строго в центре узла пространственного каркаса, что вызывает в стержневых элементах 3 каркаса только сжимающие или растягивающие усилия.

Усйлия, действующие в стержневых элементах 3 каркаса,,вызывают в узловых фасон«ах изгибающие моменты, а в диафрагмахсжимающие или растягивающие напряжеиия и срез.

Иримеиение предлагаемых пространственных металлических каркасов позволяет сНизйть расход стали, повысить заводскую готовность элементов и полностью исключить

:трудоемкость сварочных работ при монтаже конструкций, благодаря чему повышается ,производительность труда.

Формула изобретения

Пространственный металлический каркас многоэтажного здания, включающий внутренние колонны и ригели и размещенные по периметру здания стержневые элементы и узловые фасонки, отличающийся тем, что, с целью снижеиия металлоемкости и упрощения ментажа, каждая узловая фасонка выполнена в виде кольца с листовой диафрагмой, при этом стержневые элементы прикреплены к кольцу с помощью болтов, а ригель — к листовой диафрагме с помощью фланца и болтов.

Источники информации, принятые во внимание при экспертизе ! . Харт Ф. и др. Атлас стальных конструкций. Многоэтажные здания. М., Стройиздат, 1977, с. 222, р. 12.

2. Сейсмостойкие металлические каркасы зданий повышенной этажности в Алма-Ата.

Экспресс-информация № 5, Каз. ЦНТИС

Госстроя Каз.ССР, Алма-Ата, 1974, с. 21, р. 16, !8.
