Реферат

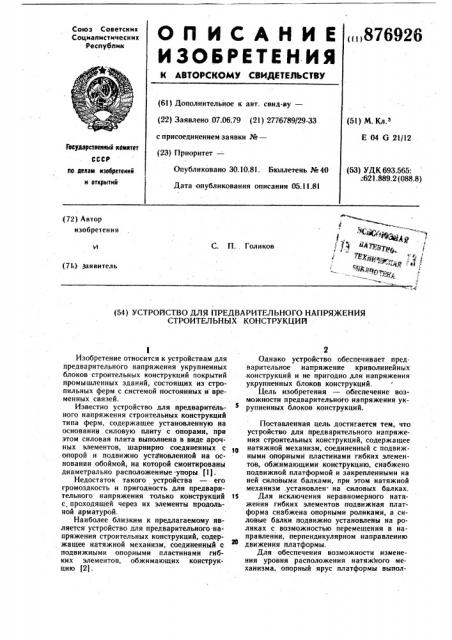

««876926

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6l) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.79 (21) 2776789/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 04 G 2!/12

Гееударстеекамк каматет

Опубликовано 30.10.81. Бюллетень ¹40

Дата опубликования описания 05.11.81 (53) УДК 693.565:

;621.889.2 (088,8) во делам изобретений и еткрмтий (72) Автор изобретения

С. П.. Голиков (7l>) заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОГО НАПРЯЖЕНИЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Изобретение относится к устройствам для предварительного напряжения укрупненных блоков строительных конструкций покрытий промышленных зданий, состоящих из стропильных ферм с системой постоянных и временных связей.

Известно устройство для предварительного напряжения строительных конструкций типа ферм, содержащее установленную на основании силовую плиту с опорами, при этом силовая плита выполнена в виде арочных элементов, шарнирно соединенных с опорой и подвижно установленной на основании обоймой, на которой смонтированы диаметрально расположенные .упоры (11.

Недостаток такого устройства — его громоздкость и пригодность для предварительного напряжения только конструкций 1$ с проходящей через их элементы продольной арматурой.

Наиболее близким к предлагаемому является устройство для предварительного напряжения строительных конструкций, содержащее натяжной механизм, соединенный с подвижными опорными пластинами гибких элементов, обжимающих конструкцию (21

Однако устройство обеспечивает пред. варительное напряжение криволинейных конструкций и не пригодно для напряжения укрупненных блоков конструкций.

Цель изобретения — обеспечение возможности предварительного напряжения укрупненных блоков конструкций.

Поставленная цель достигается тем, что устройство для предварительного напряжения строительных конструкций, содержащее натяжной механизм, соединенный с подвижными опорными пластинами гибких элементов, обжимающими конструкцию, снабжено подвижной платформой и закрепленными на ней силовыми балками, при этом натяжной механизм .установлен на силовых балках.

Для исключения неравномерного натяжения гибких элементов подвижная платформа снабжена опорными роликами, а силовые балки подвижно установлены на роликах с возможностью перемещения в направлениии, перпендикулярном на пра ален ию движения платформы.

Для обеспечения возможности изменения уровня расположения натяжного механизма, опорный ярус платформы выпол876926 нен подвижным по высоте и снабжен механизмом подъема.

Для фиксации опорных пластин гибких элементов силовые балки снабжены отклдными фиксаторами.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — подвижная платформа с натяжным механизмом и силовыми

- балками; на фиг. 4 — разрез Б — Б на фиг. 3; иа фиг. 5 — часть силовых балок с натяжным механизмом; на фиг. 6 — разрез

 — В на фиг. 5; на фиг. 7 — разрез à — Г на фиг. 6, На опорах l установлены попарно конструкции блока, например стропильные фермы 2, соединенные системой связей 3, в целом образующие укрупненный объемный блок строительных конструкций, подлежащий предварительному напряжению. Под серединой такого блока расположен рельсовый путь 4, по которому перемещается в перпендикулярном по отношению к пролету блока направлении платформа 5 на колесах 6, несущая силовые балки 7 с горизоитально .расположенными на них гидравлическими домкратами 8, являющимися натяжным механизмом.

Для предварительной раскладки гибких затяжек 9 служат площадки 10. Центральный натяжной узел 11 блока выполнен в виде двух сближаемых опорных пластин, установленных сверху силовых балок в плоскости натягиваемых затяжек.

Силовые балки опираются на верхний .опорный ярус платформы посредством роликовь х опор !2, предназначенных для поперечного перемещения силовых балок, ограниченного упорами 13.

По четырем опорным узлам блока установлены упоры 14 для закрепления в них анкерных колодок 15, закрепленных на . концах гибких затяжек. Силовые балки соединены между собой диафрагмами 16 и имеют.,упоры 17 для восприятия распорного усилия домкратов.

Платформа снабжена вертикальными винтовыми механизмами 18, поддерживающими верхний ярус платформы и роликовые опоры и регулирующими их уровень. Сверху силовых балок установлена поперечная распределительная балка 19, передающая давление домкратов на сжимаемый централь-. ный узел. Между этой распределительной. балкой и одним из упоров силовой балки установлены один или два, в зависимости

Ьт необходимого усилия натяжения, гидравлических домкрата (размещение одного домкрата показано на фиг. 4, а двух — на фиг. 6 и 7).

Для фиксации центрального натяжного узла в сжатом состояний с натянутыми на нем гибкими затяжками на период соединения между собой обеих сближаемых домкратами частей узла, устройство снабжено на бором временных распорок 20 разной длины или набором распорок с доборными прокладками, которые устанавливаются в количестве одной (фиг. 6 и 7) или двух (фиг. 4) штук параллельно действию домкратов.

Силовые балки комплектуются набором прокладок 21, укладываемых под частями натяжного узла блока, а также имеют откидные фиксаторы 22.

Последовательность работ с помощью

10 предлагаемого устройства такая.

Собранные укрупнительной сборкой конструкции блока уложены на опорах стенда. На силовых балках 7 укладывают две части центрального натяжного узла 11, подлежащие сближению домкратами 8, а затяжки 9 раскладывают на площадках 10..

Производят заводку гибких затяжек 9 на упоры узла 11 и.заводку анкерных коло-. док 15 в упоры 14. При этом обычными такелажными средствами производят вы20 борку первоначальной слабины гибких затяжек с целью сокращения их вытяжки при работе домкратов.

Действием домкратов 8 и посредством балки 19 передают давление на сближаемые части центрального натяжного узла .11, чем осуществляется одновременное и одинаковое по величине натяжение всех сходящихся в центральном узле 11 затяжек 9 до нужной степени с одновременным осуществлением контроля натяжения всех затяжек зв известными способами.

Натяжение затяжек повышают примерно на 5 — 70/о для возможности установки временных распорок 20, после чего натяжение снижается до упора на эти распорки с сохранением нужного напряженного сосЗ5 тояния затяжек. Производят закрепление фиксаторов для исключения возможного проскальзывания затяжек иа круговых упорах центрального натяжного узла ll и соединение обеих частей этого узла между со40 бой. Окончательно закрепляют все упоры на вертикальных связях 3 блока в местах пересечения их с затяжками 9, причем закрепление производят в.поперечном направлении с сохранением свободы продольных перемещений и удлинений затяжек. Вновь

4> вводят в действие домкраты 8, извлекаются распорки 20, действие домкратов прекращают, и натяжение всех затяжек 9 окончательно передается на соединенный из своих частей центральный натяжной узел.l l, чем. и завершается предварительное напряжение блока.

Обстройка блока конструкциями кровли .(плитами, покрытием, готовыми панелями и т. и.) может быть выполнена до или после предварительного напряжения кон55 струкций, в зависимости от принятой последовательности работ.

При натям!ении затяжек 9, в зависимости от степени их предварительного натяжения при укладке на площадках lO, а также в

876926

Формула изобретения

20 у зависимости от обжатия упоров и удлинения самих затяжек, происходит произвольное перемещение центрального натяжного узла 11 в плоскости затяжек. Части этого узла уложены и закреплены на силовых бал- ках 7, которые, благодаря опиранию на верхний ярус платформы 5 через роликовые опоры 12 и колесам 6 самой платформы, получают полную свободу перемещения в плоскости затяжек и следуют за изменением положения узла 11.

1О

Такое свойство самоустановки платформы, силовых балок и закрепленных на них домкратов позволяет осуществлять натяжение всех затяжек без возникновения со стороны механизма натяжения каких-либо отпорных дополнительных усилий, искажающих процесс предварительног6 напряжения конструкций блока.

l. Устройство для предварительного напряжения строительных конструкций, содержащее натяжной механизм, соединенный с подвижными опорными пластинами гибких элементов, обжимающими конструкцию, отличающееся тем, что, с целью обеспечения возможности напряжения укрупненных блоков конструкций, оно снабжено подвижной платформой и закрепленными на ней силовыми балками, при этом натяжной механизм установлен на силовых балках, 2. Устройство по п. 1, отличающееся тем, что, с целью исключения неравномерного натяжения гибких элементов, подвижная платформа снабжена опорными роликами, а силовые балки подвижно установлены на роликах с воэможностью перемещения в направлении, перпендикулярном направлению движения платформы.

3. Устройство по na I и 2, отличающееся тем, что, с целью обеспечения возможности изменения уровня расположения натяжного механизма, опорный ярус платформы выполнен подвижным по высоте и снабжен механизмом подъема.

4. Устройство по пп. — 3, отличающееся тем, что, с целью обеспечения фиксации 6порных пластин 1ибких элементов, силовые балки снабжены откидными фиксаторами.

Источники информации, принятые во внимание при экспертизе.

I. Авторское свидетельство СССР № 363797, кл. Е 04 G .,2-1 /1Я, 1971.

2. Авторское свидетельство. СССР. №-608899, кл. Е 04 G 21./12, 1976.
