Реферат

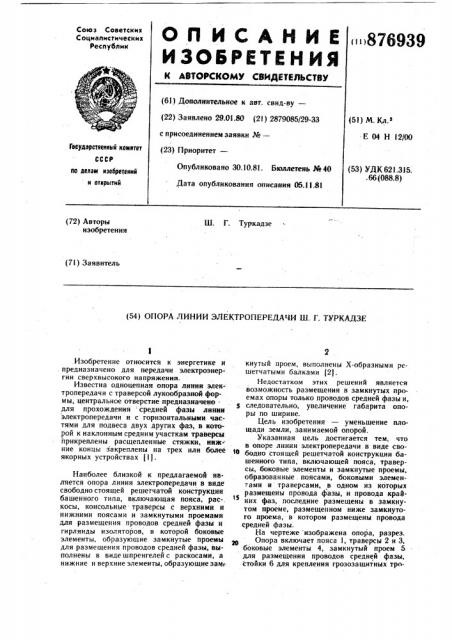

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.01.80 (21) 2879085/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.а

Е 04 Н 12/00

Государственных комлтет

Опубликовано 30.10.81. Бюллетень Ж 40

Дата опубликования описания 05.1!.81 (53) УДК 621.315. .66 (088.8) ho делам кэобветевнй и отхвмтмй (72) Авторы изобретения

Ш. Г. Туркадзе (7l) Заявитель (54) ОПОРА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ Ш. Г. ТУРКАДЗЕ!

Изобретение относится к энергетике и . предназначено для передачи электроэнергии сверхвысокого напряжения

Известна одноцепная опора линии электропередачи с траверсой лукообразной формы, центральное отверстие предназначено . для прохождения средней фазы линии электропередачи и с горизонтальными частями для подвеса двух других фаз, в которой к наклонным средним участкам траверсы прикреплены расщепленные стяжки, нижние концы закреплены на трех или более 1в якорных устройствах (1).

Наиболее близкой к предлагаемой является опора линии электропередачи в виде свободно стоящей решетчатой конструкции башенного типа, включающая пояса, рас-, косы, консольные траверсы с верхними и нижними поясами и замкнутыми проемами для размещения проводов средней фазы и гирлянды изоляторов, в которой боковые элементы, образующие замкнутые проемы для размещения проводов средней фазы, выполнены в виде шпренгелей с раскосами, а нижние и верхние элементы, образующие зам : кнутый проем, выполнены Х-образными решетчатыми балками f2) .

Недостатком этих решений является возможность размещения в замкнутых проемах опоры только проводов средней фазы и, следовательно, увеличение габарита опоры по ширине.

Цель изобретения — уменьшение площади земли, занимаемой опорой.

Указанная цель достигается тем, что в опоре линии электропередачи в виде свободно стоящей решетчатой конструкции башенного типа, включающей пояса, траверсы, боковые элементы и замкнутые проемы, образованные . поясами, боковыми элемен-.àìè и траверсами, в одном из которых размещены провода фазы, и провода крайних фаз, последние размещены в замкнутом проеме, размещенном ниже замкнутого проема, в котором размещены провода средней фазы.

На чертеже изображена опора, разрез.

Опора включает пояса 1, траверсы 2 и 3, боковые элементы 4, замкнутый проем 5 для размещения проводов средней фазы, стойки 6 для крепления грозозащнтных тро676939

Формула изобретения

Составитель М. Корчак

Редактор E. Лушникова . Техред Л. Бойкас Корректор В. Синицкая

Заказ 9540/43 Тираж 768 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

3 сов, замкнутый проем 7 для размещения проводов крайних фаз и провода 8.

Траверса 3 служит для закрепления гирлянд изоляторов проводов крайних фаз.

Траверса 2 с двумя боковыми элементами 4 и траверсой 3 образуют замкнутый проем для прохождения проводов средней фазы.

На траверсе 2 подвешиваются провода средней фазы и грозозащитные провода. Замкнутый проем для размещения проводов крайних фаз расположен ниже замкнутого проема для размещения проводов средней фазы, При сверхвысоких напряжениях такое . расположение фаз (проводов) уменьшает расстояние между крайними фазами проводов и сокращает ширину просеки.

Конструкция опоры позволяет уменьшить площадь, занимаемую опорой примерно в семь раз по сравнению с известной.

Опора линии электропередачи, в виде свободно стоящей решетчатой конструкции башенного типа, включающая пояса, траверсы, боковые элементы и замкнутые проемы, образованные поясами, боковыми элементами и траверсами, в одном из которых размещены провода средней фазы, и провода крайних фаз, отлдчаФщаяся тем, что с целью уменьшения площади земли, занимаемой опорой, провода крайних фаз размещены в замкнутом проеме, размещенном ниже замкнутого проема, в котором размещены провода средней фазы.

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 450277, кл. Е 04 Н 12/00, 1974.

2. Авторское свидетельство СССР по заявке № 2819104/29-33, кл. Е 04 Н 13/00, 1979.
