Стенд для испытания компрессора холодильной машины

Стенд для испытания компрессора холодильной машины

Иллюстрации

Показать все

Реферат

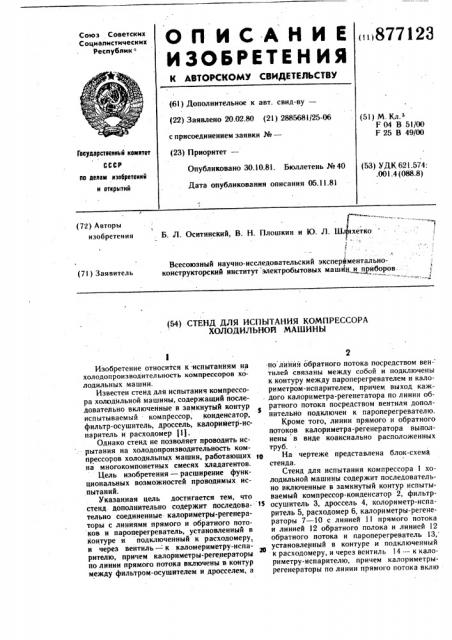

ОП ИСАНИЕ

H3OSPETKHH$I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

»877123 (61) Дополнительное к авт. свид-ву— (22) Заявлено 20 02.80 (21) 2885681/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з

F 04 В 51/00

F 25 В 49/00

Государственный кюмлтет (53) УДК 621.574: .001.4 (088.8) Опубликовано 30.10.81. Бюллетень №40

Дата опубликования описания 05.11.81 по делам изобретений и открытий

Б. Л. Оситинский, В. Н. Плошкин и Ю. Л, Ш яхетко *

1 с

Всесоюзный научно-исследовательский эксперйментальноконструкторский институт электробытовых машй!1,и приборов. (72) Авторы изобретения (7l ) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ КОМПРЕССОРА

ХОЛОДИЛЬНОИ МАШИНЫ

Изобретение относится к испытаниям на холодопроизводительность компрессоров холодильных машин.

Известен стенд для испытания компрессора холодильной машины, содержащий последовательно включенные в замкнутый контур испытываемый компрессор, конденсатор, фильтр-осушитель, дроссель, калориметр-испаритель и расходомер (11.

Однако стенд не позволяет проводить ис.- рытания на холодопроизводительность компрессоров холодильных машин, работающих на многокомпонетных смесях хладагентов.

Цель изобретения — расширение функциональных возможностей проводимых испытаний.

Указанная цель достигается тем, что стенд дополнительно содержит последова-. тельно соединенные калориметры-регенераторы с линиями прямого и обратного потоков и пароперегреватель, установленный в контуре и подключенный к расходомеру, и через вентиль — к каломериметру-испарителю, причем калориметры-регенераторы по линии прямого потока включены в контур между фильтром-осушнтелем и дросселем, а

2 .по линий обратного потока посредством вен- тилей связаны между собой и подключены к контуру между пароперегревателем и калориметром-испарителем, причем выход каж. дого калориметра-регенетатора по линии обратного потока посредством вентиля дополнительно подключен к пароперегревателю.

Кроме того, линии прямого и обратного потоков калориметра-регенератора выполнены в виде коаксиально расположенных труб. тп На чертеже. представлена блок-схема стенда.

Стенд для испытания компрессора l холодильной машины содержит последовательно включенные в замкнутый контур испытываемый компрессор-конденсатор 2, фильтр1 осушитель 3, дроссель 4, колориметр-испаритель 5, расходомер 6, калори метры-регенераторы 7 — !О с линией 11 прямого потока и линией 12 обратного полока и линией 12 обратного потока и пароперегреватель 13, установленный в контуре и подключенный к расходомеру, и через вентиль 14-- к калориметру-испарителю, причем калориметрырегенераторы по линии прямого потока вклю

877123

4 нии 12 обратного потока через пароперегреватель 13 и расходомер 6 поступают в компрессор для последующего сжатия.

Определение общей эксергетической холодопроизводительности компрессора осуществляется путем измерения в установившемся тепловом режиме мощности электронагревателей всех калориметров и последующего суммирования полученных .результатов.

30

Формула изобретения

55 чены в контур Между фильтром-осушителем и дросселем, по линии обратного потока посредством вентилей 15 — 19 связаны между собой и подключены к контуру между пароперегревателем и калориметром-испарителем, причем выходы калориметров-регенераторов по линии обратного потока посредством вентилей 20-22 дополнительно подключены к пароперегревателю.Кроме того, на чертеже показаны манометры 23 — 29 и термопары 30 — 40.

Стенд работает следующим образом.

В случае применения 5-ти компонентной смеси хладагентов с кипением на всех 5 температурных уровнях подключены все калориметры. Для этого вентили 14, 20, 21 и 22 закрыты, а вентили 15 — 19 открыты. Сжатые компрессором пары смеси хладагентов частично конденсируются в конденсаторе 2, Парожидкостная смесь хладагентов через фильт-осушитель 3 по линии 11 прямого потока поступает к дросселю 4. После дрос- селя давление смеси хладагентов падает и в калориметре-испарителе 5 начинает кипеть и испаряться наиболее ниркокипящий компонент. Кипению и испарению более высоко- 25 кипящих компонентов в калориметре-испарителе 5 препятствует низкая температура, возникающая в нем при кипении наиболее низкокипящего компонента. Далее смесь хладеагентов через открытые вентили 15, 16, 17 и 18 последовательно поступает в калориметры-регенераторы 10,9, 8 и 7. В процессе регенеративного теплообмена между прямым и обратным потокам смеси хладагентов в калориметрах-регенераторах происходит конденсация менее низкокипвщих компонен- 55 тов в прямом потоке и. их испарение в испарителях калориметров в обратном потоке.

Таким образом, в каждом калориметре происходит кипение и испарение соответствующего компонента.

Температурный уровень испарения компо- 4в нентов в калориметрах увеличивается ступенчато при переходе от одного калориметра к ,. другому по ходу потока смеси хладагентов.

В каждом калориметре устанавливается температура, соответствующая температуре ки- 45 пения и испарения определенного.компонента.

Таким образом, в калориметре-испарителе 5 кипит и испаряется наиболее низкокипящий компонент, а в последнем калориметре-регенераторе 7 — — наиболее высококипящий компонент.

С помощью электронагревателя в калориметре компенсируется отбор тепла, который происходит при испарении хладоагента.

Образовавшиеся в калориметрах пары хладагента через открытые ветили 15 — 19 по лнПри применении четырех-, трех-, или двухкомпонентной смеси хладагентов с кипением и испарением соответственно на четырех-, трех- или двухтемпературных уровнях стенд работает аналогично, при этом с помощью вентилей в схему, стенда включается требуемое количество калориметров-регенераторов. Например, в случае применения четырехкомпонентной смеси хладагентов с ки пением и испарением на четырехтемпературных уровнях в схему стенда включаются калориметр-испаритель 5 и калорнметры-регенераторы 10, 9 и 8. При этом вентили 15, 16, 17 н 22 открыты, а вентили 14, 20, 21, 18 и 19 закрыты.

Давление, расход и температуру смеси хладагентов контролируют соответственно манометрами 23 — 29, расходомером 6 и термопарами 30 — 40.

Таким образом, введение в стенд калориметров-регенераторов позволяет проводить испытания как компрессоров холодильных машин, работающих на однокомпонентной смеси хладагентов, так и компрессоров холодильных машин, работающих на многокомпонентной смеси хладагентов.

1. Стенд для испытания компрессора холодильной машины, содержащий последовательно включенные в замкнутый контур испытываемый компрессор, конденсатор, фильтр-осушитель, дроссель, калориметриспаритель и расходомер, отличающийся тем, что, с целью расширения функциональных возможностей проводимых испытаний, он догюлнительно содержит последовательно соединенные калориметры-регенераторы с линиями прямого и обратного потоков и пароперегреватель, установленный в контуре и подключенный к расходомеру, и через вентиль — к калориметру-испарителю, причем калориметры-регенераторы по линии прямого потока включены в контур между фильт. ром-осушителем и дросселем, а по линии обратного потока посредством вентилей связаны между собой и подключены к контуру между пароперегревателем и калориметром-испарителем, причем выход каждого ка лориметра-регенератора по линии обратного

877123

Источники информации, принятые во внимание при экспертизе

5 потока посредством вентиля дополнительно подключен к пароперегревателю.

2. Стенд по п. 1, отличающийся тем, что линии прямого и обратного потоков калФ 1. Якобсон В. Б. Малые холодильные мариметра-регенератора выполнены в виде ко- шины. М., «Пищевая промышленность», 1977 аксиально расположенных труб. ° с. 314 — 325.

Составитель А. Барышников

Редактор М. Янович Техред А. Бойкас Корректор Г. Orap

Закаэ 9558/53 Тираж 7I5 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений н открытий

113035. Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
