Реферат

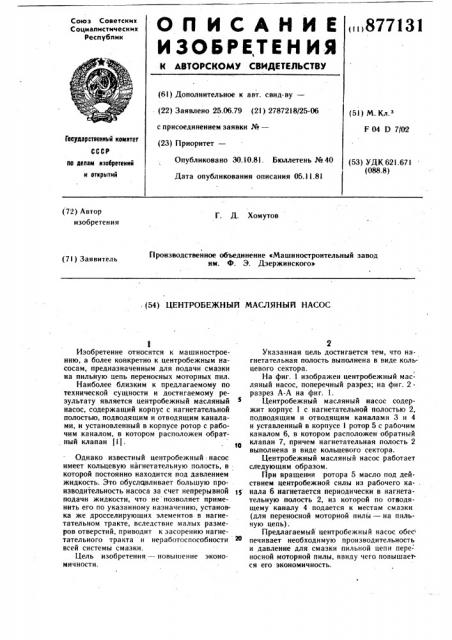

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

877131

1 (6l) Дополнительное к авт. саид-ву— (22) Заявлено 25.06.79 (21) 2787218/25-06 с присоединением заявки №вЂ” (23) Приоритет— (5l) М. Кл з

F 04 D 7/02

Гвеударственнмй кемнтет

СССР

Опубликовано 30.10.81. Бюллетень № 40 (53) УДК 621.671 (088.8) Ilo делам нзобретеннй н отнрмтий

Дата опубликования описания 05.11.81 (72) Автор изобретения

Г. Д. Хомутов

Производственное объединение сМашиностроительный завод им. Ф. Э. Дзержинского» (71) Заявитель. (54) ЦЕНТРОБЕЖНЫЙ МАСЛЯНЫЙ НАСОС

Изобретение относится к машиностроению, а более конкретно к центробежным насосам, предназначенным для подачи смазки на пильную цепь переносных моторных пил.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является центробежный масляный насос, содержащий корпус с нагнетательной полостью, подводящим и отводящим каналами, и установленный в корпусе ротор с рабочим каналом, в котором расположен обратный клапан (!!.

Однако известный центробежный:насос имеет кольцевую нагнетательную полость, вкоторой постоянно находится под давлением жидкость. Это обуславливает большую производительность насоса за счет непрерывной подачи жидкости, что не позволяет применить его по указанному назначению, установка же дросселирующих элементов в нагнетательном тракте, вследствие малых размеров отверстий, приводит к засорению нагнетательного тракта и неработоспособности всей системы смазки.

Цель изобретения -- повьппение экономичности.

Указанная цель достигается тем, что нагнетательная полость выполнена в виде кольцевого сектора.

На фиг. 1 изображен центробежный масляный насос, поперечный разрез; на фиг. 2разрез А-А на фиг. 1.

Центробежный масляный насос содержит корпус 1 с нагнетательной полостью 2, подводящим и отводящим каналами 3 и 4 и уставленный в корпусе 1 ротор 5 с рабочим каналом 6, в котором расположен обратный клапан 7, причем нагнетательная полость 2 выполнена в виде кольцевого сектора.

Центробежный масляный насос работает следующим образом.

При вращении ротора 5 масло под действием центробежной силы из рабочего ка- . нала 6 нагнетается периодически в нагнетательную полость 2, из которой по отводящему каналу 4 подается к местам смазки (для переносной моторной пилы — на пильчую цепь).

Предлагаемый центробежный насос обес: печивает необходимую производительность и давление для смазки пильиой цепи переносной моторной пилы, ввиду чего повышает. ся его экономичность.

877131

Составитель С. Анисимов

Редактор В. Матюхина Техред А. Бойкас Корректор Г. Огар

Заказ 9558 53 Тираж 7l5 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

1 l3035, Москва, Ж вЂ” -35, Раушская наб.. д. 4/5

Филиал ППП «Патент». r. Ужгород, ул. Проектная, 4

Формула изобретения

Центробежный масляный насос, содержащий корпус с нагнетательной полостью, подводящим и отводящим каналами, и установленный в корпусе ротор с рабочим кана- лом, в котором расположен обратный клапан, отличающийся тем, что, с целью повышения экономичности, нагнетательная полость выполнена в виде кольцевого сектора.

Источники информации, принятые во внимание прн экспертизе

1. Патент Японии № 44 — 5724, кл. 63 (3) В 104, опублик. 1969.
