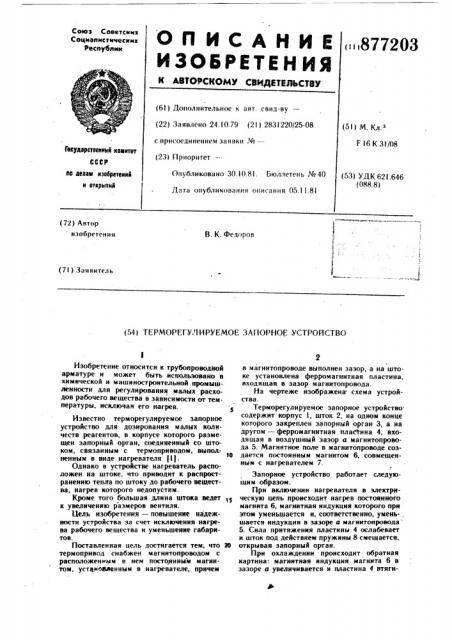

О П И С А Н И Е, 877203

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцкапксткческмх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт, свид-ву— (22) Заявлено 24.10.79 (21) 2831220/25-08 с присоединением заявки №-(23) Приоритет— (5l) М. Кл.

F 16 К 31/08

Гасуяаретвеиимй кемитет

Опубликовано 30.10.81. Бюллетень № 40

Лата опубликования описания 05.1!.81 (53) УДК 621.646 (088.8) яо делам изобретений и Отврытий

I.; (72) Автор изобретения.

В. К. Федоров (7!) Заявитель (54) ТЕРМОРЕГУ,ЧИРУЕМОЕ ЗАПОРНОЕ УСТРОЙСТВО

Изобретение относится к трубопроводной арматуре и может быть использовано в химической и машиностроительной промышленности для регулировании малых расходов рабочего вещества в зависимости от температуры, исключая его нагрев.

Известно терморегулнруемое запорное устройство для дозировання малых количеств реагентов, в корпусе которого размещен запорный орган, соединенный со штоком, связанным с термоприводом, выпол: ненным в виде нагревателя f1).

Однако в устройстве нагреватель расположен на штоке, что приводит к распространению тепла по штоку до рабочего вещества, нагрев которого недопустим.

Кроме того большая длина штока ведет к увелнченяю размеров вентиля.

Цель изобретения — повышение надежности устройства эа счет исключения нагрева рабочего вещества н уменьшение габаритов.

Поставленная цель достигается тем; что термопривод снабжен магнитопроводом с расположенным в нем постоянным магнитом, устяиобленным в нагревателе, причем в магннтопроводе выполнен зазор, а на штоке установлена ферромагнитная пластина, входящая в зазор магнитопровода.

На чертеже изображена схема устройства.

Терморегулируемое запорное устройство содержит корпус 1, шток 2, на одном конце которого закреплен запорный орган 3, а на другом — ферромагнитная пластина 4, входящая в воздушный зазор а магнитопровода 5. Магнитное поле в магнитопроводе соэ10 дается постоянным магнитом 6, совмещенным с нагревателем 7.

Запорное устройство работает следующим образом.

При включении нагревателя в электрическую цепь происходит нагрев постоянного магнита 6, магнитная индукция которого при этом уменьшается и, соответственно, умень-, шается индукция в зазоре а магнитопровода

5. Сила притяжения пластины 4 ослабевает и шток под действием пружины 8 смещается, 20 открывая эапорный орган.

При охлаждении происходит обратная картина: магнитная нндукция магнита 6 в зазоре а увеличивается н пластина 4 втяги3 вается s -зазор, расход рабочего вещества уменьшается.

Величина расхода зависит от степени нагрева постоянного магнита, т.е. or изменения его магнитных свойств в зависимости от изменения температуры.

Технико-экономический эффект предлагаемого устройства заклк>чается в препятствии распространения тепла от нагревателя к штоку н далее к рабочему веществу, вследствие наличия воздушного зазора и, и в уменьшении габаритов устройства.

Формула изобретения

Терморегулируемое запорное устройство преимущественно для дозирования малых количеств реагентов в широком диапазоне температур, в корпусе которого размещен запорный орган, соединенный со штоком, связанным с термоприводом, выполненным в виде нагревателя, отличающееся тем, что, с целью повышения надежности и уменьшения габаритов, термопривод снабжен магнитоприводом с расположенным в нем постоянным магнитом, установленным в нагревателе, причем в магнитопроводе выполнен зазор, а на штоке установлена ферромагнитная пластина, входящая в зазор магнитопро10

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 294038, кл. F !6 К 13/00, 1969.
