Стенд для испытания приборов на комбинированное воздействие динамической нагрузки и повышенного давления

Стенд для испытания приборов на комбинированное воздействие динамической нагрузки и повышенного давления

Иллюстрации

Показать все

Реферат

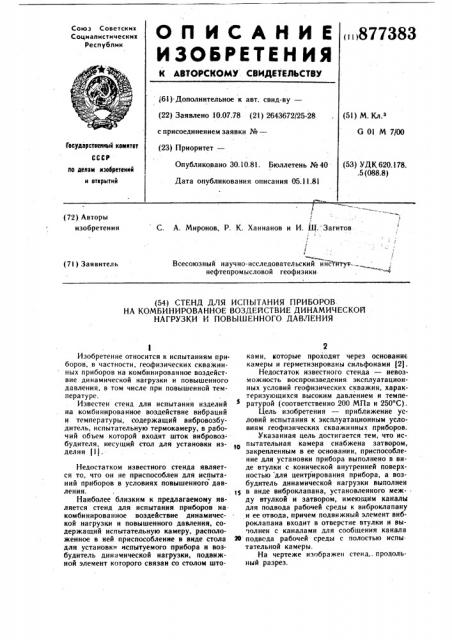

О П И С А Н И Е 877383

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

+ ,У

° /f1

/ —.. (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.07.78 (21) 2643672/25-28 (51) М.К . с ïðèñ0åäèíåíèåì заявки №вЂ”

G 01 М 7/00

Государственный комнтет (23) Приоритет—

Опубликовано 30.10,8! . Бюллетень № 40 (53) УДК 620.178..5 (088.8) по делам нэобретеннй и открытий

Дата опубликования описания 05.1!.81 (72) Авторы изобретения

L г

С. А. Миронов, P. К. Ханнанов и И. Ш. Загитов

Всесоюзный научно-исследовательский инстятут- .. нефтепромысловой геофизики »»е (7l) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПРИБОРОВ

НА КОМБИНИРОВАННОЕ ВОЗДЕЙСТВИЕ ДИНАМИЧЕСКОЙ

НАГРУЗКИ И ПОВЫШЕННОГО ДАВЛЕНИЯ!

Изобретение относится к испытаниям приборов, в частности, геофизических скважинных приборов на комбинированное воздействие динамической нагрузки и повышенного давления, в том числе при повышенной температуре.

Известен стенд для испытания изделий на комбинированное воздействие вибраций и температуры, содержащий вибровозбудитель, испытательную термокамеру, в рабочий объем которой входит шток вибровозбудителя, несущий стол для установки изделия (1J

Недостатком известного стенда является то, что он не приспособлен для испытаний приборов в условиях повышенного давления.

Наиболее близким к предлагаемому является стенд для испытания приборов на комбинированное воздействие динамической нагрузки и повышенного давления, содержащий испытательную камеру, расположенное в ней приспособление в виде стола для установки испытуемого прибора и возбудитель днначической нагрузки, подвижной элемент которого связан со столом штоками, которые проходят через основание камеры и герметизированы сильфонами (2J.

Недостаток известного стенда — невозможность воспроизведения эксплуатационных условий геофизических скважин, характеризующихся высоким давлением и температурой (соответственно 200 МПа и 250 С).

Цель изобретения — приближение условий испытания к эксплуатационным условиям геофизических скважинных приборов.

Укаэанная цель достигается тем, что испытательная камера снабжена затвором, закрепленным в ее основании, приспособление для установки прибора выполнено в виде втулки с конической внутренней поверхностью для центрирования прибора, а возбудитель динамической нагрузки выполнен

1с в виде виброклапана, установленного между втулкой и затвором, имеющим каналы для подвода рабочей среды к виброклапану и ее отвода, причем подвижный элемент виброклапана входит в отверстие втулки и выполнен с каналами для сообщения канала

20 подвода рабочей среды с полостью испы. тательной камеры.

На чертеже изображен стенд„продольный разрез.

877383

Формула изобретения

Составитель Ю. Рождественский

Редактор С. Круквннна Текред А. Бойкас . Корректор МЯемчик

Закаэ 9о03 66 Тнраж 9l 0 Подписное

ВНИИПИ Государственного комнтета СССР по делам нэобретеннй н открытий

I! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, r. Ужгород, ул. Проектная, 4

Стенд содержит испытательную камеру 1, расположенное в ней приспособление для установки испытуемого прибора и возбудитель динамической нагрузки, Испытательная камера 1 снабжена затвором 2, закрепленным в ее основании 3, приспособление для установки прибора выполнено в виде втулки 4 с конической внутренней поверхностью 5 для центрирования прибора, а возбудитель динамической нагрузки выполнен в виде виброклапана 6, установленного между втулкой 4 и затвором 2, имеющим каналы 7 и 8 для подвода рабочей среды к виброклапану 6 и ее отвода, причем подвижный элемент 9 виброклапана 6, выполненный в виде поршня со сферическим бойком

l0 и с каналами 11 для сообщения канала

7 подвода рабочей среды с полостью испытательной камеры I, входит в отверстие втулки 4, Стенд работает следующим образом.

При протекании жидкости по каналу 7 подвижен элемент 9 виброклапана 6 движется вверх, нанося удар бойком 10 по приборам, дойдя до определенной точки начинает тормозиться жидкостью из каналов отвода 8. При этом рабочая среда из канала

7 по каналам 11 перетекает в испытательную камеру 1. Затем канал отвода 8 сообщается с источником высокого давления (не показан) и.подвижный элемент 9 виброклапана 6 движется вниз. В последующем цикл повторяется. В связи с тем, что динамическое воздействие осуществляется при протекании рабочей среды через испытательную камеру 1, одновременно проводятся. испытания на воздействие динамической (виброударной) нагрузки и повышенного давления и температуры, без применения дорогостоящих уплотнителей.

Стенд для испытания приборов на комбинированное воздействие динамической нагрузки и повышенного давления, содер1О жащии испытательную камеру, расположенное в ней приспособление для установки испытуемого прибора и возбудитель динамической нагрузки, отличающийся тем, что, с целью приближения условий испытания к эксплуатационным условиям геофизических скважинных приборов, испытательная камера снабжена затвором, закрепленным в ее основании, приспособление для установки прибора выполнено в виде втулки, а возбудитель динамической нагрузки выполнен в виде виброклапана, установленного между втулкой и затвором, имеющим каналы для подвода рабочей среды к виброклапану н

- ее отвода, причем подвижный элемент виброклапана входит в отверстие втулки и выполнен с каналами для сообщения канала подвода рабочей среды с полостью испытательной камеры.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР зо № .355524, кл. G Ol М 7/00, 1972.

2. Авторское свидетельство СССР № 200249, кл. G Ol М 7/00, 1965.
