Союз Советсиик

Социалистичесиик

Республик

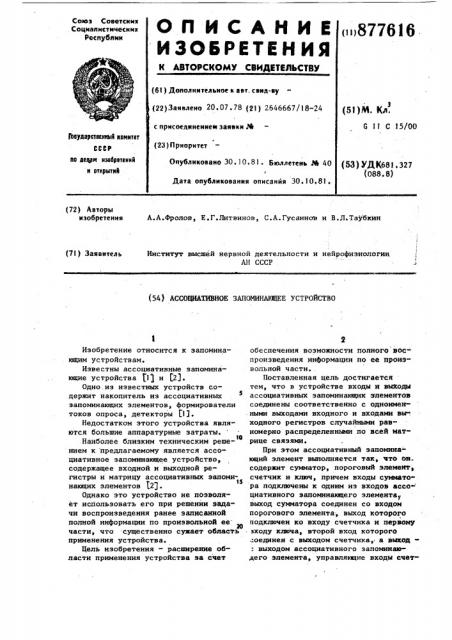

ОП ИСАКИЙ

ИЗОБРЕТЕНИЯ к авторском свидетельству 877616 (61) Дополнительное к авт. синд-ву (22) Заявлено 20. 07. 78 (21) 2646667/18-24 с присоединением заявки М (23) Приоритет (63)A%. Кл, G 11 С 15/00

ВкуаврстваиыН комитат

CCCP во деарм изобретений и открытий (53) УД К681. 327 (088. 8) Опубликовано 30.10.81 ° Бюллетень М 40 с

Дата опубликования описанйя 30.10.81. (72) Авторы изобретения

А.А.Фролов, Е.Г.Литвинов, С.А.Гусаинов и В.JI.Òàóáêèí

Институт высшей нервной деятельности и нейрофиэиологии

АН СССР (7I) Заявитель (54) АССОЦИАТИВНОЕ ЗАПОИИНАЛЦЕЕ УСТРОЙСТВО

Изобретение относится к запоминающим устройствам, Известны ассоциативные запоминающие устройства lI) и f23.

Одно.из известных устройств содержит накопитель из ассоциативных запоминающих элементов, формирователи токов опроса, детекторы D 3.

Недостатком этого устройства являются большие аппаратурные затраты.

Наиболее близким техническим решением к предлагаемому является ассоциативное запоминающее устройство, содержащее входной и выходной регистры и матрицу ассоциативных запомиl5 нающих элементов 2 .

Однако это устройство не позволяет использовать его при решении задачи воспроизведения ранее записанной полной информации по произвольной ее части, что существенно сужает область применения устройства.

Цель изобретения — расширение области применения устройства sa счет обеспечения возможности полного воспроизведения информации по ее произ" вольной части..

Поставленная цель достигается тем, что в устройстве входы и вытсоды ассоциативных запоминающих элементов соединены соответственно с одноименными выходами входного и входами вы". ходного регистров случайными равномерно распределенными о всей матрице связями.

При этом ассоциативный запомина- ющий элемент выполняется так, что он. содержит сумматор, пороговый элемент счетчик и ключ, причем входы сумматора подключены к одним иэ входов ассо- циативного запоминаквцего элементат выход сумматора соединен со входом порогового элемента, выход которого подключен ко входу счетчика и первому входу ключа, второй вход которого, оедииен с выходом счетчика, а выход: выходом ассоциативного эапоминаю,цего элементе, управляющие входы счет877616

Формула изобретения

55 чика и порогового элемента подключены к другим входам ассоциативного запоминающего элемента.

На фиг. 1 представлена .блок-схема предлагаемого устройства, на фиг. 2 — схема ассоциативного запоминающего элемента.

Устройство содержит (фиг. 1), входной регистр l, матрицу ассоциативных запоминающих элементов, образованную ассоциативными запоминающими. элементами 2, выходной регистр 3, шину 4 установки порога записи и порога воспроизведения, шину 5 разрешения модификации и шину 6 установки порога для выходного регистра.

Устройство работает следующим образом.

При подаче в режиме записи полного информационного кода на входной регистр 1 активизируются линии связи с ассоциативными запоминающими элементами 2, возбуждаемые разрядами, содержащими двоичную "1". Для каждого ассоциативного запоминающего элемента 2 суммируется число активированньм входов и, если это число превосходит некоторый порог записи, устанавливаемый с помощью шины 4 установки порога записи и порога воспроизведения, происходит модифйкация ассоциативного запоминающего элемента 2, разрешение которой производится подачей сигнала по шине 5 разрешения модификации. При подаче части информационного сигнала на входной регистр 1 в режиме воспроизведения возбуждаются выходы тех модифицированных ассоциативных запоминающих элементов 2, для которых число активированных входов превосходит некоторый порог воспроизведения ус.танавливаемый на шине 4 установки порога записи и порога вопроизведения.

Сигналы с выходов ассоциативных запоминающих элементов 2 суммируются на каждом. разряде выходного регистра

3, связанном с теми же, ассоциативными запоминающими элементами, что и соответствующий разряд-входного регистра 1. Если число активированных входов данного разряда выходного регистра 3 превышает некоторый порог, устанавливаемый на шине б установки порога для выходного регистра, на выходы этого разряда возбуждается двоичная "1".

Ассоциативный запоминающий элемент (фиг. 2) содержит. сумматор 7 служаl0

40 щей для подсчета числа активированных входов регистра 1, пороговый элемент 8, счетчик 9 и ключ 10.

Входы сумматора 7 подключены к одним из входов элемента 2, выход сумматора 7 соединен со входом порогового элемента 8, выход которого подключен ко входу счетчика 9 и первому входу ключа 10, второй вход которого соединен с выходом счетчика, а выход— с выходом элемента 2, управляющие входы счетчика 9 и порогового элемента 8 подключены к другим входам элемента 2.

Ассоциативный запоминающий элемент работает следующим образом.

В режимах записи и воспроизведения на выходе сумматора 7 появляется сигнал, однозначно определяющий число активированных входов. ЭФот сигнал подается на вход порогового ? элемента 8. Если число активированных входов превосходит установленный порог, то на выходе порогового элемента 8 появляется сигнал, поступающий далее на счетчик 9 и ключ !О.

В режиме записи при наличии разреша- ющего сигнала на шине 5 разрешения модификации и сигнала на вьмоде порогового элемента 8, происходит модификация счетчика 9, заключающаяся в том, что к коду числа, хранящегося в счетчике 9, добавляется единица, при этом на его выходе появляется сигнал, управляющий коэффициентом передачи ключа 10. В режиме воспроизведения;сигнал с выхода порогового элемента 8 проходит через ключ

10 на выход ассоциативного запоминающего элемента 2.

Предлагаемое устройство позволяет по сравнению с известным (2) значительно расширить область его применения.

i. Ассоциативное запоминающее устройство, содержащее входной и выходной регистры и матрицу ассоциативных запоминающих элементов, о т л и— чающее с я тем, что, с целью расширения области применения устройства за счет обеспечения воэможности полного воспроизведения информации по ее произвольной части, в устройстве входы и выходы ассоциативных запоминающих элементов соединены

8776 ,соответственно с одноименными выходами входного и входами выходного регистров случайными равномерно распределенными по всей матрице связямн. 5

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что в нем каждый ассоциативный запоминающий элемент содержит сумматор, пороговый элемент, счетчик и ключ, причем входы сум- 10 матора подключены к одним из sxopoB ассоциативного запоминающего элемента, выход сумматора соединен со Йходом порогового элемента, выход которово подключен ко входу счетчика ts

16 6 и первому входу ключа, второй вход..которого соединен с выходом счетчика, а выход — с выходом ассоциативного запоминающего элемента, управляющие входы счетчика и порогового элемента подключены к другим входам ассоциативного запоминающего элемента.

Источники информации, принятые во внимание при экспертизе

I. Крайзмер Л.П. и др. Ассоциативные запоминающие устройства, М.-Л., "Знергия", 1964, с. 55-81.

2. Авторское свидетельство СССР

У 491999, кл. G 11 С 15/00, 1974 (прототип).
