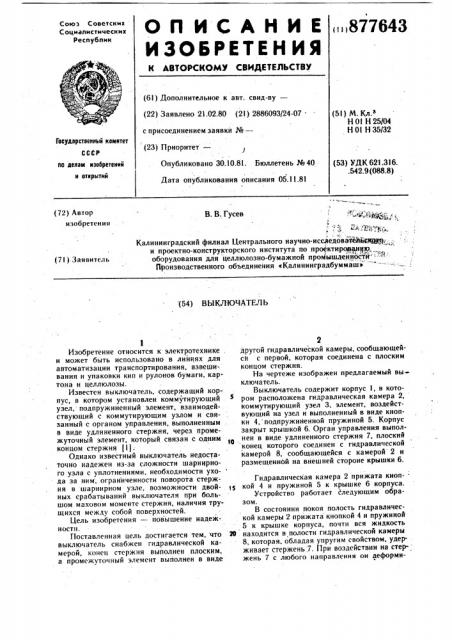

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.02.80 (21) 2886093/24-07 с присоединением заявки №вЂ” (5I) М. Кл з

Н О! Н 25/04

Н 01 Н 35/32

Гесудврствеенмв квмнтет (23) Приоритет—

Опубликовано 30.10.81. Бюллетень №40

Дата опубликования описания 05.11.81 (53) УДК 621.316. .542.9 (088.8) по делам изобретений и етхрытий

В. В, Гусев -"- 4п) «„--,., Калининградский филиал Центрального научно-исследоватейьдвввес1 -,:, и проектно-конструкторского института по проектироввиивз, оборудования для целлюлозно-бумажной промышлейностй -

Производственного объединения «Калининградбуммаш» -" — —:— (72) Автор изобретения (7l ) Заявитель (54) ВЫКЛЮЧАТЕЛЬ

Изобретение относится к электротехнике . и может быть использовано в линиях для автоматизации транспортирования, взвешивания и упаковки кип и рулонов бумаги, картона и целлюлозы.

Известен выключатель, содержащий корпус, в котором установлен коммутирующий узел, подпружиненнйй элемент, взаимодействующий с коммутирующим узлом и связанный с органом управления, выполненным в виде удлиненного стержня, через промежуточный элемент, который связан с одним концом стержня (1);

Однако известный выключатель недостаточно надежен из-за сложности шарнирного узла с уплотнениями, необходимости ухо- да за ним, ограниченности поворота стержня в шарнирном узле, возможности двойных срабатываний выключателя при большом маховом моменте стержня, наличия трущихся между собой поверхностей.

Цель изобретения — повышение надеж.ности.

Гlоставленная цель достигается тем, что 20 выключатель снабжен гидравлической камерой, конец стержня выполнен плоским, а промежуточный элемент выполнен в виде другой гидравлической камеры, сообщающейся с первой, которая соединена с плоским концом стержня.

На чертеже изображен предлагаемый выключатель.

Выключатель содержит корпус 1, в котором расположена гидравлическая камера 2, коммутирующий узел 3, элемент, воздействующий на узел и выполненный в виде кнопки 4, подпружиненной пружиной 5. Корпус закрыт крышкой 6. Орган управления выполнен в виде удлиненного стержня 7, плоский конец которого соединен с гидравлической камерой 8, сообщающейся с камерой 2 и размещенной на внешней стороне крышки 6.

Гидравлическая камера 2 прижата кноп- . кой 4 и пружиной 5 к крышке 6 корпуса.

Устройство работает следующим образом.

В состоянии покоя полость гидравлической камеры 2 прижата кнопкой 4 и пружиной

5 к крышке корпуса, почти вся жидкость находится в полости гидравлической камеры

8, которая, обладая упругим свойством, удерживает стержень;7. При воздействии на стержень 7 с любого направления он деформи877643

Формула изобретения

Составитель H. Кузнецова

Редактор Т. Мермелгнтайн Техред А. Бойкас Корректор С. Щомаи

3 а ила 0627/78 Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 рует полость гидравлической камеры 8, которая, работая на сжатие, уменьшает объем. Часть жидкости перетекает в полость гидравлической камеры 2, которая, расширяясь, производит осевое давление на кнопку 4, сжимающую пружину 5 и воздействующую ва коммутирующий элемент 3. Мак. симальное перемещение кнопки 4 ограничи вается ее упорами.

Использование предлагаемого изобретения в виде концевых, путевых, аварийных и т. и. выключателей при автоматизации транспортно-упаковочных линий, станков и узлов в целлюлозно-бумажной промышленности позволяет снизить простои, повысить эффективность работы оборудования, а следовательно, увеличить производительность.

Кроме того, улучшается техническая эксплуатация оборудования. снижается аварийность и выход его из строя.

Выключатель, содержащий корпус, в котором установлен коммутирующий узел, поди ружи Ненный элемент, взаимодействующий с коммутирующим узлом и связанный с органом управления, выполненным в виде уд. Линенного стержня, через промежуточный элемент, который связан с одним концом упомянутого стержня, отличающийся тем, что, с целью повышения надежности, он снабжен гидравлической камерой, упомянутый конец стержня, выполнен плоским, а промежуточный элемент выполнен в виде другой гидравлической камеры, сообщающейся с первой, которая, соединена с указанным

15 плоским кОнцОм стержня

Источники информации, принятые во внимание при экспертизе

I. Авторское свидетельство СССР № 461458, кл. Н 0l Н 25/00, l972.
