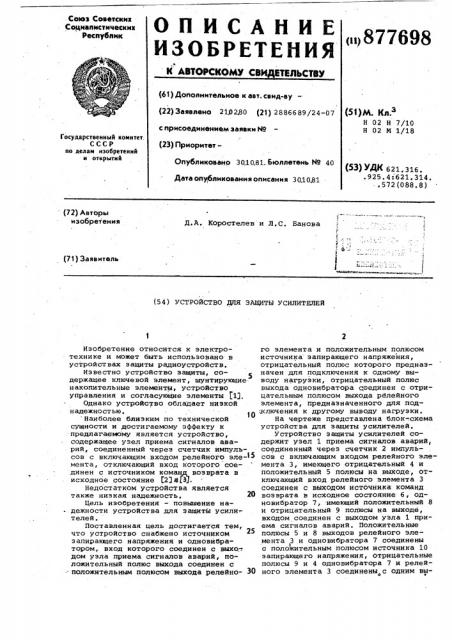

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

С ор иалистических республик

877698

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 210280 (21) 2886689/24-07 с присоединением заявки Йо (23) ПриоритетОпубликовано 30.10,81. Бюллетень Но 40

Дата опубликования описания 3010.81 (5!)М. Кл

Н 02 Н 7/10

Н 02 И 1/18

Государственный комитет.

СССР но делам изобретений и открытий (53) УДК 621 316 .925.4:621.314, .. 572 (088. 8 ) (72) Авторы изобретения

Д.A. Коростелев и Л.С. Банова

3::-, 4I (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗА ЦИТЫ УСИЛИТЕЛЕЙ

Изобретение относится к электротехнике и может быть использовано в устройствах защиты радиоустройств.

Известно устройство защиты, содержащее ключевой элемент, шунтирующие накопительные элементы, устройство управления и согласующие элементы 1), Однако устройство обладает низкой надежностью.

10 Наиболее близким по технической сущности и достигаемому эФфекту к предлагаемому является устройство, содержащее узел приема сигналов аварий, соединенный через счетчик импульсов с включающим входом релейного эле- мента, отключающий вход которого соединен с источником команд возврата в исходное состояние (236(3(.

Недостатком устройства является также низкая надежность.

Цель изобретения — повышение н а-.дежности устройства для защиты усили телей.

Поставленная цель достигается тем, что устройство снабжено источником запирающего напряжения и одновибратором, вход которого соединен с выхо,". дом узла приема сигналов аварий, положительный полюс выхода соединен с

-. положительным полюсом выхода релейно- З0 го элемента и положительным полюсом источника запирающего напряжения, отрицательный полюс которого предназначен для подключения к одному выводу нагрузки, отрицательный полюс выхода одновибратора соединен с отрицательным полюсом выхода релейного элемента, предназначенного для под;ключения к другому выводу нагрузки.

На чертеже представлена блок-.схема устройства для защиты усилителей.

Устройство защиты усилителей содержит узел 1 приема сигналов аварий, соединенный через счетчик 2 импульсов с включающим входом релейного элемента 3, имеющего отрицательный 4 и положительный 5 полюсы на выходе, отключающий вход релейного элемента 3 соединен с выходом источника команд возврата в исходное состояние 6, одновибратор 7, имеющий положительный 8 и отрицательный 9 полюсы на выходе, входом соединен с выходом узла 1 приема сигналов аварий. Положительные полюсы 5 и 8 выходов релейного элемента 3 и одновибратора 7 соединены с положительным полюсом источника 10 запирающего напряжения, Отрицательные полюсы 9 и 4 одновибратора 7 и релейного элемента 3 соединены,с одним вы877698 водом нагрузки 1, второй вывод которой соединен с отрицательным полюсом источника 10 запирающего напряжения.

Устройство работает следующим образом.

В узел 1 приема сигналов поступает сигнал об аварийном процессе, на его выходе появляется сигнал, который записывается в счетчике 2 и включает одновибратор 7. Последний срабатывает и подключает источник 10 запирающего напряжения к нагрузке, которое останавливает аварийный процесс в на грузке.

Через некоторое время одновибратор 7 возвращается в исходное состояние и тем самым отключает источник. запирающего напряжения от нагрузки.

Устройство продолжает функционировать в нормальном режиме.

Если аварийный процесс повторяется с некоторой периодичностью, не Щ превышающей заданную, то происходит аналогичное срабатывание одновибратора 7, запирание и последующее.отпирание нагрузки. При этом счетчик 2 фиксирует каждое срабатывание устройства защиты. Когда количество срабатываний достигает заданной величины, то на вывыходе счетчика 2 появляется сигнал, который через включающий вход включает релейный элемент 3. В результате источник 10 запирающего напряжения подключается. к нагрузке и запирает ее.

В последнем" случае повторное отпирание возможно лишь по команде возврата в исходное состояние, которая формируется в источнике 6 и через от- З5 ключающий вход отключает релейный элемент 3. В результате отпирается нагрузка 9.

Если же количество срабатываний эа определенный период времени. не дос- 49 тигает заданной величины и аварийный процесс в нагрузке 11 не повторяется, то в счетчике 2 происходит автоматический сброс записанной информации и он возвращается в исходное состояние, а все устройство защиты подготовлено к отработке новой серии сигналов аварии.

Применение предлагаемого устройства позволяет повысить надежность защиты усилителя.

Формула и зобретени я устройство для защиты усилителей, содержащее узел приема сигналов аварий, соединенный через счетчик импульсов с включающим входом релейного элемента, отключающий вход которого соединен с источником команд возврата в исходное состояние, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено источником запирающего напряжения и одновибратором, вход которого соединен с выходом узла приема сигналов аварий, положительный полюс выхода соединен с положительным полюсом выхода релейного элемента и положительным полюсом источника запирающего напряжения, отрицательный полюс которого предназначен для подключения к од-. ному выводу нагрузки, отрицательный.полюс выхода одновибратора соединен с отрицательным полюсом выхода релейного элемента, предназначенного для подключения к другому выводу нагрузки.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

Р 515205, кл. Н 01 Н 7/20, 1975.

2. Патент США Р 4084204, кл. Н 02 Н 7/20, 1978.

3. Гольденберг Л.М. Основы импульсной техники. M., "Связь", 1964, с. 387-393.

877698

1f.

t

I !

I ! !

1

I

1
